Sta-Rite Pool/Spa Group
600 S. Jefferson Street, Waterford, WI 53185
Amérique du Nord: 800-752-0183, TÉLÉC 800-582-2217
International: 414-728-5551, TÉLÉC 414-728-4461, TELEX: ITT 4970245
Oxnard, CA • Orlando, FL • Union City, TN • Delavan, WI • Mississauga, Ont
© 1995, Sta-Rite Industries, Inc. Imprimé aux É.-U.

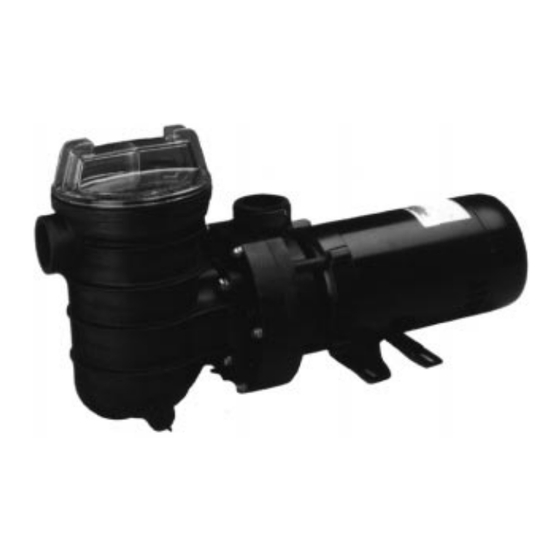

POMPE POUR PISCINE
N O T I C E
INSTALLATION, FONCTIONNEMENT ET PIÈCES
MODÉLES
3/4 ch
JWPD-075
D ' U T I L I S A T I O N
1 ch
1-1/2 ch
JWPE-100
JWPF-150
Cette Notice doit être remise à l'util-
isateur de cette pompe; elle servira à
réduire les appels de dépannage et les
possibilités de blessures, de même
qu'à prolonger la durée de la pompe.
S331 (Rév. 18/4/95)
Publicité
Table des Matières
Manuels Connexes pour STA-RITE JWPD-075
Sommaire des Matières pour STA-RITE JWPD-075
- Page 1 600 S. Jefferson Street, Waterford, WI 53185 Amérique du Nord: 800-752-0183, TÉLÉC 800-582-2217 International: 414-728-5551, TÉLÉC 414-728-4461, TELEX: ITT 4970245 Oxnard, CA • Orlando, FL • Union City, TN • Delavan, WI • Mississauga, Ont © 1995, Sta-Rite Industries, Inc. Imprimé aux É.-U. S331 (Rév. 18/4/95)
-
Page 2: Table Des Matières
Les pompes, les filtres, les systèmes à cuves à remous, les écumoires, l'éclairage immergé (à l'exception des ampoules), les ac- cessoires et les raccords fabriqués par Sta-Rite sont garantis exempts de vices de matériau et de fabrication pendant un (1) an à... -
Page 3: Importantes Instructions De Sécurité
• Limiter le contrôle à 24 heures. Après avoir procédé au contrôle, vérifier vi- suellement le système pour s'assurer qu'il est prêt à fonctionner. Déposer le couvercle de la cuve et ne le resserrer qu'à la main. NOTA : Ces paramètres ne sont valables que pour de l'équipement Sta-Rite. - Page 4 à pleine de la dérivation Dist. en pi (m)-moteur de serv. Gamme de modèle moteur en ch Hz/phase charge (en ampères) temp.-°C 0-100’ (0-30) 101-200’ (31-60) 201-300’ (61-90) JWPD-075 115/60/1 JWPE-100 115/230/60/1 12.0/6.0 14/14 10/14 8/14 JWPF-150 1-1/2 115/230/60/1 16.0/8.0...
- Page 5 Couvercle de la cuve Strainer Basket de la crépine Cover Orifice de retour " NPT de 1-1/2 po NPT de dia. Discharge Port Orifice d'aspiration " NPT de 1-1/2 po NPT de dia. Suction Port Tuyauterie de retour dans la piscine 764 0294 Figure 2 Bouchon de vidange...
-
Page 6: Installation
INSTALLATION L'installation et le câblage de la pompe ne doivent être effectués que par du person- nel qualifié. Dans le cas d'une pompe à amorçage automatique, l'installer aussi près que possible de la piscine et pas à plus de 3 pieds au-dessus du niveau de l'eau de la piscine. De façon à... - Page 7 Instructions pour envelopper les filets de ruban téflon AVERTISSEMENT • N'utiliser que des raccords de tuyau en PCV neufs ou propres. • Envelopper les filets mâles d'une ou de deux couches de ruban téflon, en enroulant le ruban à droite lorsque l'on fait face aux filets. Couvrir toute la partie filetée du tuyau.
-
Page 8: Électricité
ÉLECTRICITÉ Connecter le moteur à la terre avant de le brancher sur le courant électrique! Ne ATTENTION pas connecter le moteur de la pompe à la terre risque de causer des chocs élec- triques graves, voire mortels! Ne pas connecter à la terre sur une conduite de gaz! Pour éviter tout choc électrique dangereux, voir mortel, COUPER l'arrivée de courant parvenant au moteur avant de travailler sur les connexions électriques. -
Page 9: Fonctionnement
FONCTIONNEMENT NE JAMAIS faire fonctionner la pompe à sec! Le fonctionnement à sec de la pompe risque d'endommager les joints et les bagues d'étanchéité, causer des fuites et une inondation! Avant de démarrer le moteur, remplir la cuve de la crépine de la pompe d'eau. -
Page 10: Entretien De La Pompe
ENTRETIEN DE LA POMPE La pompe ne doit être entretenue que par du personnel qualifié. Ne pas oublier ATTENTION d'amorcer la pompe (voir la page 8) avant de la démarrer. Avant de déposer le couvercle de la cuve de la crépine ou les vis de la plaque avant : 1. -
Page 11: Entreposage Et Préparation Pour L'hiver
GUIDE DE DIAGNOSTIC DES PANNES 7. Rebrancher les raccords unions; ne les serrer qu'à la main ENTREPOSAGE ET seulement. PRÉPARATION POUR L'HIVER Pour que les éléments ne soient pas endommagés par les vapeurs, entreposer les produits chimiques de la piscine et de la cuve à remous loin de la pompe et de la cuve à... -
Page 12: Liste Des Pièces De Rechange
N° d'impulseur U43-41SS Rondelle plate, 5/16 modèle (Réf. 1) (Réf. 8) C153-53P1 Corps de la cuve C20-123 115Volt Joint WC78-40T Bouchon fileté JWPD-075 AS900DLL C105-228PHS • U33-155 Plaque signalétique 115/230 Volt • Décalcomanie-«N'utiliser que des 90000-1388 JWPE-100 62003-2002 C105-228PGS conducteurs en cuivre...»...
