38
Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird undicht. Wenn dies
der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand. Wenn der Wasserstand unter den
Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung
führt. Wenn die Pumpe so weiter betrieben wird, könnte es zu einem Druckverlust kommen, der zu Schäden am Pumpengehäuse, am Laufrad und an der Dichtung sowie zu Sachschäden
und Verletzungen führen könnte.
Wiederzusammenbau der Pumpe
1. Verwenden Sie beim Einbauen der Ersatzdichtung
in die Dichtungsplatte Seifenwasser, um den
Gummischuh
Dichtung in die Dichtungsplatte drücken.
2. Die Dichtungsplatte wieder am Motor montieren.
3. Bevor Sie den drehbaren Teil der Dichtung auf
der Motorwelle montieren, befeuchten Sie die
Motorwelle mit Seifenwasser und schieben Sie
die Dichtung auf die Motorwelle. Überzeugen Sie
sich, dass die Kohlenstofffläche Kontakt mit der
keramischen Fläche des stationären Sitzes hat.
Drücken Sie die Dichtung mit den Daumen in die
Dichtungsplatte und wischen Sie die Keramik-
und Kohlenstoffflächen mit einem sauberen
Tuch ab.
4. Schrauben Sie das Laufrad auf die Motorwelle
(im Uhrzeigersinn festdrehen)
5. Schrauben Sie die Laufradsicherungsschraube
fest (gegen den Uhrzeigersinn anziehen).
Hinweis: Führen Sie einen 1/4" Sechskant-
Inbusschlüssel durch die Öffnung in der
Abdeckung des hinteren Motorlüfters in die
Motorwelle ein. Dadurch wird verhindert,
dass sich die Motorwelle dreht und Sie in die
Laufradsicherungsschraube schrauben.
6. Diffusor auf die Dichtungsplatte montieren.
Gewährleisten Sie die korrekte Ausrichtung
der Kunststoffstifte und Bohrungen für die
Befestigungsschrauben.
7. Fetten
Sie
vor
Diffusordichtung und den O-Ring ein.
8. Montieren
Sie
auf
das
Siebtopf-/Pumpengehäuse.
Sie die Durchgangsschrauben fest, bis alle
vier Schrauben eingesetzt und von Hand
festgeschraubt sind.
9. Die Pumpe mit Wasser füllen.
DIFFUSER SEAL
DIFFUSER
DIFFUSER SCREWS (3X)
anzufeuchten,
bevor
Sie
dem
Zusammenbau
die
Motorunterbaugruppe
IMPELLER SET SCREW
(REVERSE THREAD)
10. Montieren Sie den Pumpendeckel und den
Kunststoff-Klemmring, siehe nächsten Abschnitt
"Anweisungen für den Neustart".
11. Lassen
die
Anweisungen für den Neustart
Wenn die VS2 Pumpe mit drehzahlvariablem Antrieb
im Pool unterhalb des Wasserspiegels montiert ist,
müssen die Rücklauf- und Saugleitungen geschlossen
werden, bevor der Haar- und Flusentopf an der
Pumpe geöffnet wird. Vor dem Betrieb müssen die
Ventile wieder geöffnet werden.
Vorfüllen der Pumpe
Der Pumpensiebtopf muss mit Wasser gefüllt werden,
bevor die Pumpe erstmals gestartet wird.
Gehen Sie wie folgt vor, um ein Ansaugen der Pumpe
durchzuführen:
12. Entfernen
des
Pumpendeckels.
Pumpendeckel.
13. Pumpensiebtopf mit Wasser füllen.
14. Montieren Sie die Pumpenabdeckung und den
Kunststoffklemmring wieder auf dem Siebtopf. Die
Pumpe ist jetzt bereit zum Ansaugen.
15. Entlüftungsventil am Filter öffnen und sicheren
Abstand zum Filter halten.
16. Schalten Sie die Stromzufuhr zur Pumpe ein.
17. Drücken Sie die Start/Stopp-Taste am Tastenfeld
des
Antriebs.
die
programmiert wurde, startet sie.
Hinweis: Wenn die Pumpe nicht laut Programm
startet, drücken Sie die Drehzahl-Taste, um eine
Ziehen
manuelle Übersteuerung zu starten, mit der die
Pumpe gestartet wird.
18. Das Ventil schließen, sobald Wasser aus dem
Entlüftungsventil austritt. Das System sollte nun
frei von Luft sein und Wasser zum und vom Pool

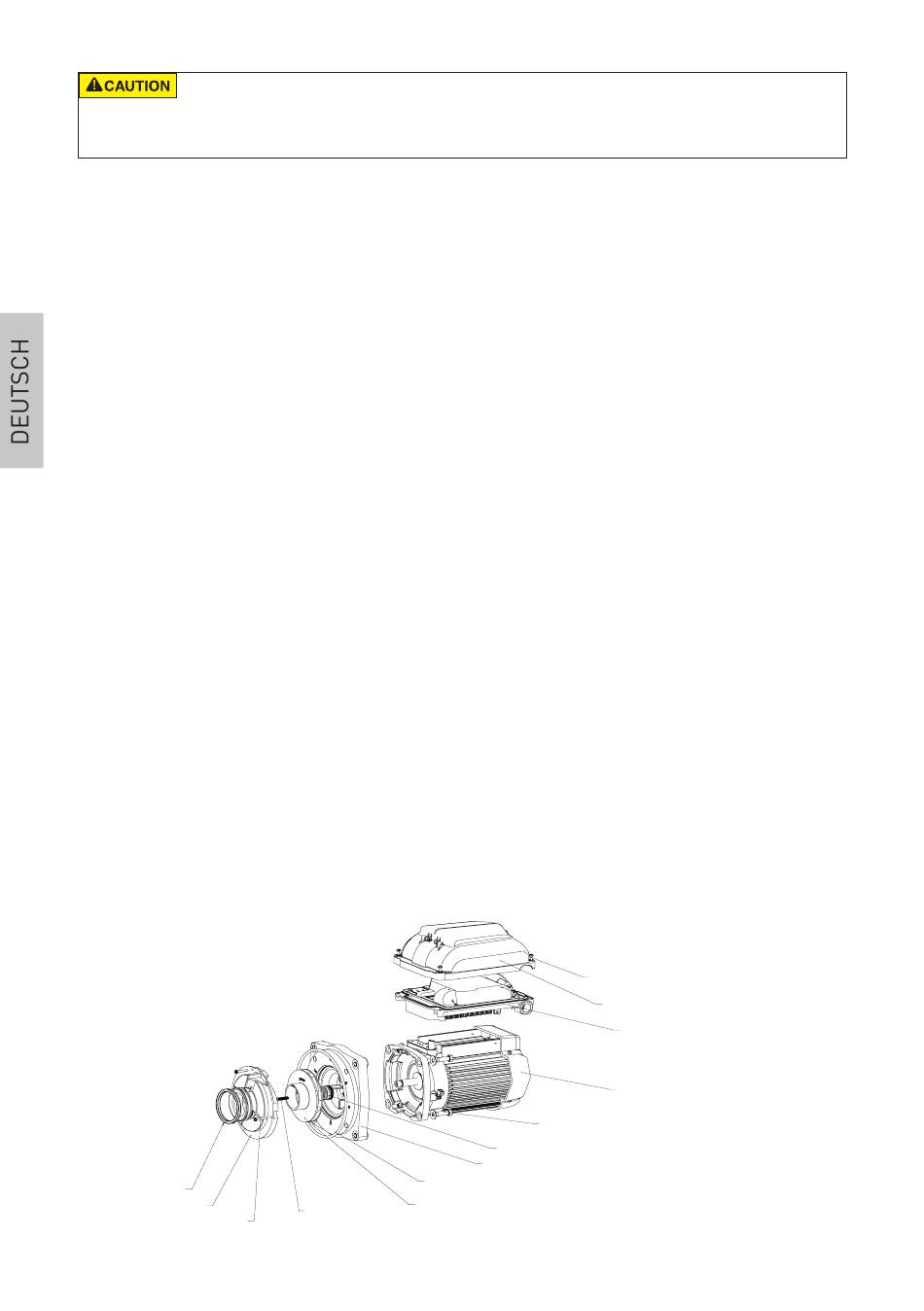

MOTOR TO SEALPLATE
HARDWARE (4X)
MECHANICAL SEAL
SEAL PLATE
SEAL PLATE O-RING
IMPELLER
Sie
das
System
neu
Sie
den
Kunststoffklemmring
Entfernen
Wenn
die
Pumpe
DRIVE COVER TO
DRIVE SCREWS (4X)
DRIVE COVER
DRIVE
SuperMax
Motorbaugruppe
MOTOR
ansaugen.
Sie
den
korrekt
VS2
®
