GEVAAR VOOR ELEKTRISCHE SCHOKKEN OF ELEKTROCUTIE. De pomp met variabele snelheid moet door een erkende of gecertificeerde elektricien of
onderhoudstechnicus geïnstalleerd worden, in overeenstemming met de nationale elektrische voorschriften en met alle lokale normen en voorschriften die van
kracht zijn. Een verkeerde installatie houdt een elektrisch risico in dat, bijvoorbeeld als gevolg van een elektrische schok, tot de dood of ernstige letsels van de
gebruikers, installateurs of andere mensen kan leiden. Tegelijk kan er ook schade aan het eigendom toegebracht worden. Koppel de pomp altijd af van het
elektriciteitsnet d.m.v. de stroomonderbreker alvorens ze te onderhouden. Houdt u zich daar niet aan, dan kan dat als gevolg van een elektrische
schok tot de dood of tot ernstige letsels voor onderhoudspersoneel, zwembadgebruikers of andere personen en/of tot schade aan het eigendom
leiden. Lees alle onderhoudsinstructies vooraleer u aan de pomp gaat werken.
Overzicht bedrading en installatie
Voor de installatie, het onderhoud of de herstelling
van elektrische componenten moet de stroom worden
uitgeschakeld. Neem alle waarschuwingen op de bestaande apparatuur en de pomp en in deze
installatie-instructies in acht.
De pomp moet bedraad worden overeenkomstig de lokale
elektrische voorschriften en normen.
de nationale elektrische voorschriften. Deze pomp moet
geïnstalleerd worden door een gediplomeerde elektricien.
De pomp is geschikt voor een eenfasige ingangsspanning
van 99-253 V, 50 of 60 Hz.
klemmenblok zijn geschikt voor massieve draad of
strengkabel tot 10 AWG.
Controleer echter de lokale elektrische voorschriften
voor de gewenste aansluitmethode.
moeten permanent op de aardklem (zie Figuur 3) in
het veldbedradingscompartiment
overeenkomstig de lokale elektrische voorschriften. De
controller van de motor zal tijdens de werking op een
lagere spanning automatisch de pompsnelheid regelen om
de stroomsterkte onder 13,2 A te houden. De bedrading
hoeft niet te worden gewijzigd om de pomp op een nominale
spanning van 110 V te laten draaien. In die omstandigheden
worden dezelfde klemmen gebruikt als bij bedrading voor
hoge spanning.
De aandrijving werkt op tweefasige elektrische systemen
met leiding, leiding en aarding of met leiding, nulleider en
aarding. Deze pomp moet permanent aangesloten worden
op een stroomonderbreker zoals voorgeschreven door de
lokale elektrische voorschriften.
1. Schakel alle automatische uitschakelaars en schakelaars
uit alvorens de motor te bedraden. Wacht na het
onderbreken van de stroomtoevoer naar de pomp altijd
vijf (5) minuten alvorens de aandrijving te openen of
eraan te werken.
2. Kies een kabeldikte in overeenstemming met de
nationale elektrische voorschriften en alle toepasselijke
lokale voorschriften en normen. Om de pomp stil te
leggen, drukt u de toets STOP in. Controleer of de
bedradingsspanning zich in het werkingsbereik bevindt.
3. Controleer of alle elektrische aansluitingen schoon zijn
en vastgedraaid zijn.
4. Snij de kabels op de juiste lengte af zodat ze elkaar niet
overlappen of raken wanneer ze op de terminalplaat
aangesloten zijn.
5. Zorg voor een permanente aarding van de motor.
Gebruik daarvoor de aardingschroef op de achterzijde
(binnenkant) van de controllerinterface, (zie Figuur
3). Gebruik de juiste kabeldikte en het juiste type
in overeenstemming met het huidige Reglement op
Raadpleeg altijd
De aansluitingen van het
Er zijn ook snelkoppelingen.
De aansluitingen
worden uitgevoerd
Elektrische Installaties. Controleer of de aardingsdraad
met een elektrische aarding is verbonden.
6. Verbind de motor met alle metalen onderdelen van de
zwembadstructuur en met alle elektrische apparatuur,
metalen leidingen en metalen pijpen die zich op minder
dan 1,5 m van de binnenwanden van het zwembad,
het bubbelbad of de hot tub bevinden. Volg hierbij het
huidige Reglement op Elektrische Installaties. UL
vereist het gebruik van een massief koperen geleider
nr. 8 AWG of groter. Zie Figuur 3.
Opmerking: Voor Canada is een massief koperen
geleider nr. 6 AWG of groter vereist.
Als een gebruiker een schema probeert te
7.
programmeren waarvan de gecombineerde duur
van de drie stappen groter is dan 24 uur, behoudt de
software van de pomp alleen de duur van de STEP die
op dat moment geprogrammeerd wordt, en zet ze de
tijdinstelllingen van de twee andere STEP's op nul.
Als een wisselstroomvoeding gevoed wordt door een
verliesstroomschakelaar, gebruik dan een specifieke
automatische uitschakelaar waarop geen andere
elektrische belastingen zijn aangesloten.
Sluit de pomp permanent op een circuit aan. Controleer
8.
of geen andere lichten of toestellen op hetzelfde
circuit geschakeld zijn.

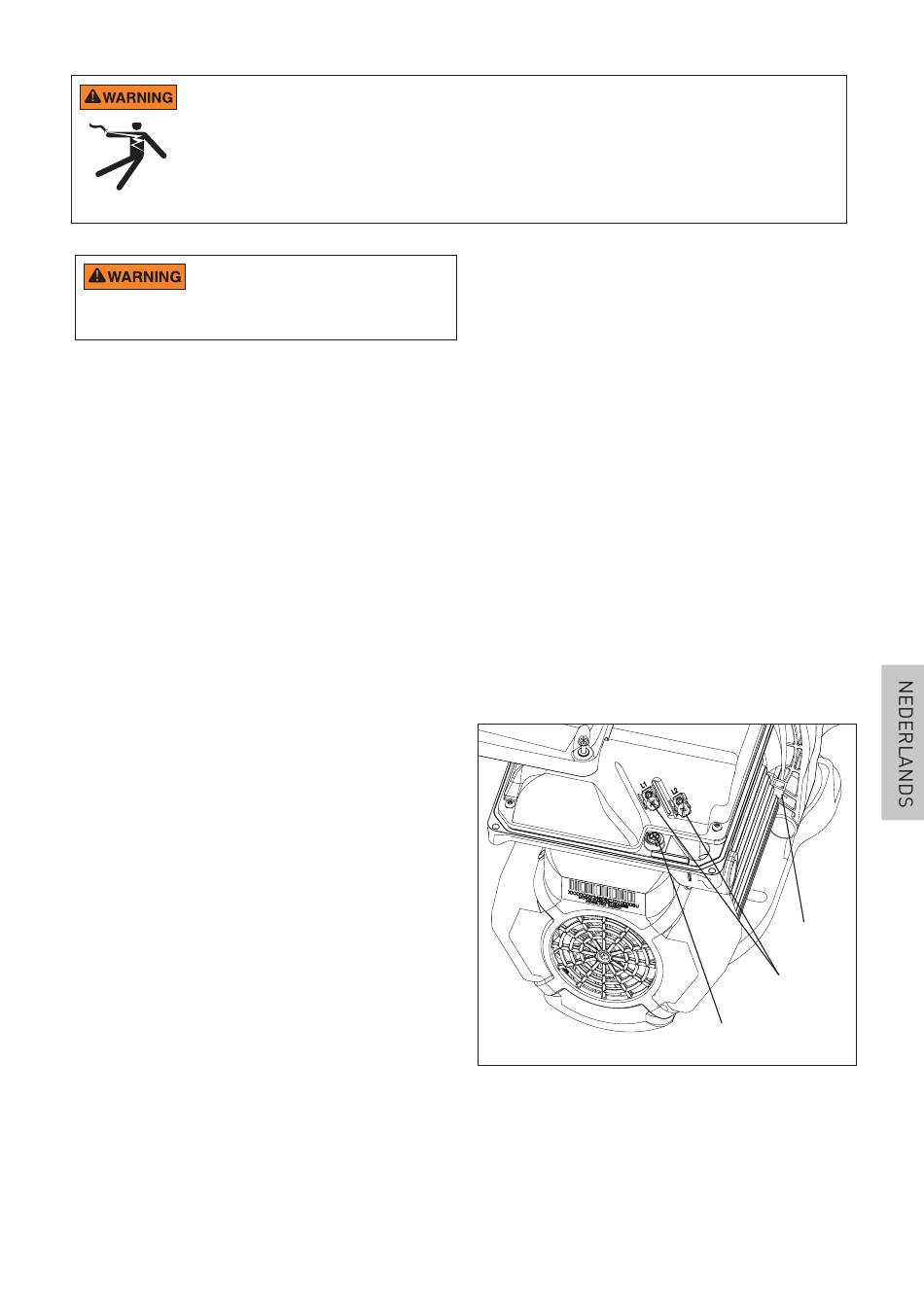

Figuur 3.
Het veldbedradingscompartiment heeft een 1/2"
leidingpoort met 1/2" draad voor een vloeistofdichte
bevestiging.
De aansluitklem moet gebruikt worden om het
motorframe te verbinden met de installatieplaat van
de uitrusting.
Aansluit-
klem
Wisselstroom-
aansluitingen
Aardklem
