68
Bediening met externe bedieningen en digitale ingangen
De gebruiker kan de VS2-pomp met variabele snelheid gebruiken met automatische externe bedieningen of Pentair
ControlPro™, waarmee de vier geprogrammeerde snelheden op afstand kunnen worden aangestuurd. De pomp heeft
een afgesloten aansluiting die met Pentair Data Cable (optie, A/N 353129Z) kan worden gebruikt om de snelheden te
regelen met behulp van digitale ingangssignalen. Wanneer een extern laagspanningssignaal aanwezig is op de digitale
ingangsleiding voor de snelheid, zal de pomp draaien met de snelheid die geprogrammeerd is voor de betrokken
digitale ingang. Het geleverde +5V-signaal is de aanbevolen ingangsspanning voor externe bediening en digitale
snelheidssignalen.
Aansluiting op externe bedieningen
Met het geleverde laagspanningssignaal voor digitale sturing
De VS2-pomp levert een laagspanningsuitgangssignaal dat gebruikt kan worden om zijn eigen digitale ingangssignalen
te activeren. Het signaal moet via het externe bedieningssysteem worden geschakeld om de snelheid in te stellen
waarop het aangesloten is, zoals weergegeven in Figuur 4. Dit kan een automatiseringsrelais of schakelaar in een
ander toestel zijn. Deze functie kan nuttig zijn om de pomp een bepaald programma te laten uitvoeren wanneer voor
een taak een specifieke snelheid nodig is.
De draad die bij de Pentair Data Cable (optie, A/N 353129Z) hoort, moet op de juiste lengte worden gesneden voor de
installatie. Laat geen overtollige draad rond de installatie over. De kabel moet door een stijf voorwerp ondersteund
worden als geen leidingbuis wordt gebruikt. Aan één eind van de kabel bevindt zich een op maat gegoten, waterdichte
stekker die in de aansluiting op het paneel aan de zijkant van de aandrijving wordt gestoken. Het andere eind heeft
6 draden die beschreven worden in Tabel 1 hieronder. Wanneer het door de aandrijving geleverde +5V-signaal wordt
gebruikt, moeten de snelheden worden aangesloten zoals aangegeven in Afbeelding 4.
Wanneer een extern laagspanningssignaal aanwezig is op de digitale ingangsleiding voor de snelheid, zal de pomp
draaien met de snelheid die geprogrammeerd is voor de geactiveerde snelheid. Het +5V-signaal dat via de (rode) draad
wordt geleverd, is het voorgestelde ingangssignaal voor de digitale snelheidsingangen. Zie Figuur 4.
Opmerking: om het even welk relais kan aan om het even welke digitale ingang worden gekoppeld. Afbeelding 4
toont een van de vele bedradingsopties die beschikbaar zijn voor de installateur. Door die keuzemogelijkheden kunt u
externe bedieningen installeren op de manier die het best op uw behoeften is afgestemd.
Opmerking: dit +5V-signaal (rode draad) kan alleen een uitgangssignaal van de aandrijving zijn, en mag nooit op een
andere voeding worden aangesloten!
Wanneer een digitale ingang voor de snelheid wordt geactiveerd, gaat de led boven de snelheidstoets knipperen en
schakelt het scherm tussen de schermparameter en "EC" om aan te geven dat een externe bediening geactiveerd is.
De pomp draait dan met deze snelheid zolang de trigger van het digitale ingangssignaal aanwezig is. Deze modus
heeft voorrang op de geprogrammeerde waarden of de snelheidsselecties die de gebruiker heeft ingevoerd met het
toetsenbord. De toets display is nog operationeel, net als de Start/Stop-toets . Wanneer de digitale ingangstrigger uit
alle digitale ingangsdraden voor de snelheid is gehaald, hervat de pomp het ingestelde programma.
RELAY 1
RELAY 2
RELAY 3
GREEN
YELLOW
ORANGE
BROWN

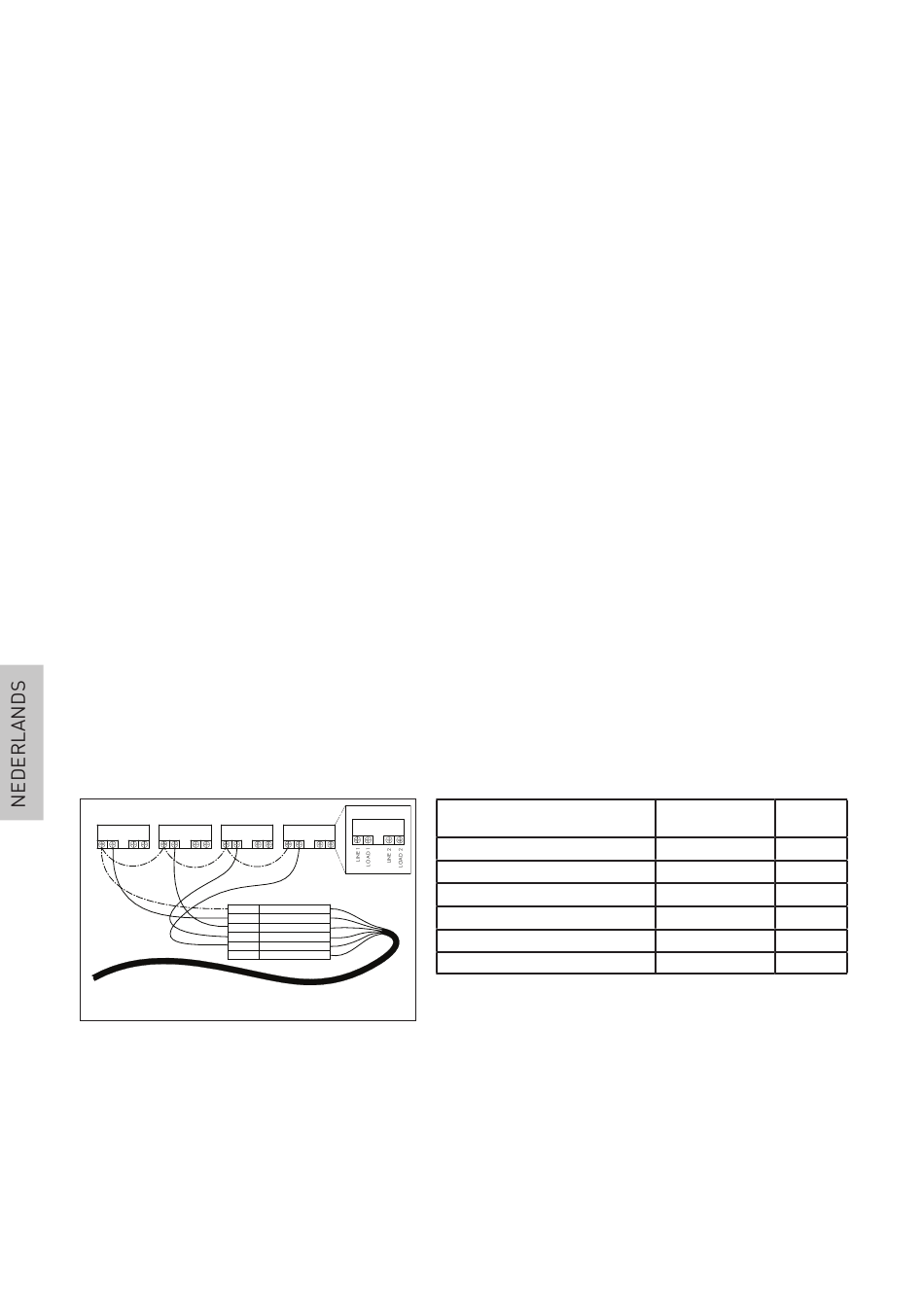

Illustratie4:
Aansluitschema externe bedieningskit
Met het extern geleverde laagspanningssignaal voor digitale sturing
Wanneer een extern laagspanningssignaal wordt gebruikt om de digitale ingang te activeren, moet de draad
worden aangesloten zoals weergegeven in Afbeelding 5. Het ingangssignaal van de laagspanning moet zich in
het bereik van 5-30V AC of DC bevinden. In dit geval wordt de rode +5V-voeding vanaf de motorcontroller niet
gebruikt.
Opmerking: dit +5V-signaal (rode draad) kan alleen een uitgangssignaal van de aandrijving zijn, en mag nooit
op een andere voeding worden aangesloten!
POWER RELAY (DPST)
RELAY
RELAY 4
RED
+5V OUTPUT FOR D.I. TRIGGERS
SPEED 1 DIGITAL INPUT
SPEED 2 DIGITAL INPUT
SPEED 3 DIGITAL INPUT
SPEED 4 DIGITAL INPUT
BLACK
GROUND
Definitie
+5V-uitgang voor digitale ingangen 0 - 20 mA
Digitale ingang Snelheid 1
Digitale ingang Snelheid 2
Digitale ingang Snelheid 3
Digitale ingang Quick Clean
Gemeenschappelijke aarding
Tabel 1:
Aansluitschema ingangen automatische controller
Draad-
Signaalbereik
kleur
Rood
0, 5 - 30 V AC/DC Groen
0, 5 - 30 V AC/DC Geel
0, 5 - 30 V AC/DC Oranje
0, 5 - 30 V AC/DC Bruin
0 V
Zwart
®
