RIESGO DE DESCARGA ELÉCTRICA O ELECTROCUCIÓN. La bomba de velocidad variable debe instalarla un electricista o por el personal de servicio cualificado
según lo especificado en el código eléctrico nacional en vigor y en todas las normativas y ordenanzas locales aplicables. Una instalación inadecuada crearía un
riesgo eléctrico que podría causar la muerte o lesiones físicas graves a usuarios, instaladores o a otros debido a una descarga eléctrica, y también podría causar
daños a la propiedad.
Desconecte siempre la electricidad de la bomba de la piscina mediante el interruptor de circuito antes de acometer cualquier tarea de mantenimiento
en la bomba. De no hacerlo podría causar la muerte o heridas graves al personal de mantenimiento, a los usuarios de la piscina o a otros debido a
una descarga eléctrica, además de daños en la propiedad. Lea todas las instrucciones de mantenimiento antes de intervenir en la bomba.
Descripción general del cableado eléctrico e instalación
Para realizar tareas de instalación, mantenimiento o reparación
de componentes eléctricos, se debe desconectar la alimentación
eléctrica. Respete todos los avisos de advertencia del equipo, la
bomba y todo lo especificado en estas instrucciones de instalación.
El cableado eléctrico de la bomba debe cumplir con los
estándares y códigos eléctricos locales. Consulte siempre
el código eléctrico nacional en vigor. La instalación de la
bomba debe realizarla un electricista profesional.
La bomba acepta un suministro eléctrico de entrada
monofásico de 99-253 V y 50 o 60Hz. Las conexiones del
bloque de terminales tienen capacidad para gestionar
cableado trenzado o sólido de hasta 10 AWG. También
existen conectores rápidos de encendido rápido, sin
embargo, compruebe los códigos eléctricos locales para
obtener el método de conexión adecuado. Las conexiones
deben unirse permanentemente al terminal de puesta
a tierra (consulte la Figura 3) en el compartimento del
cableado eléctrico de campo cumpliendo el código eléctrico
local. El programador del motor regulará automáticamente
la velocidad de la bomba cuando funcione con tensión más
baja para mantener la corriente por debajo de 13,2 A. No
es preciso cambio de cableado eléctrico para utilizar la
bomba con una alimentación nominal de 110 V; se emplean
los mismos terminales que con el cableado de alta tensión.
La unidad funcionará en sistemas eléctricos de dos fases
línea-línea-tierra así como en sistema línea-neutro-tierra.
Esta bomba debe estar permanentemente conectada a un
disyuntor según las especificaciones del código eléctrico
local.
1. Asegúrese de que todos los interruptores y conectores
eléctricos estén desconectados antes de instalar los
cables para el motor. Espere siempre cinco (5) minutos
tras desconectar el suministro de la bomba antes de abrir
o realizar trabajos de servicio en el motor.
2. Dimensione el cableado eléctrico de la bomba respetando
el código eléctrico nacional en vigor y todas las
normativas y ordenanzas locales aplicables. En caso
de duda, dimensione por encima (empleando un cable
de diámetro mayor). Asegúrese de que la tensión del
cableado se encuentre dentro del rango operativo.
3. Asegúrese de que todas las conexiones eléctricas estén
limpias y firmes.
4. Corte los cables con la longitud adecuada para que no
se superpongan ni se toquen cuando estén conectados
a la placa de terminales.
5. Conecte a tierra el motor de forma permanente utilizando
el tornillo de puesta a tierra que se encuentra en la parte
trasera interior de la interfaz del programador (consulte
la figura 3). Use el tamaño y el tipo de cable correcto,
según especificado en el código eléctrico nacional en
vigor. Asegúrese que el cable de masa esté conectado
a una instalación eléctrica adecuada para masa.
6. Una el motor a todas las piezas metálicas de la
estructura de la piscina y a todo el equipo eléctrico,
conductos y tuberías de metal en un radio de 1,5 m
del interior de las paredes de la piscina, spa o jacuzzi
respetando del código eléctrico nacional en vigor. UL
requiere el uso de un conductor de puesta a tierra de
cobre sólido no inferior a 8 AWG. Consulte la Figura 3.
Nota: En Canadá, es obligatorio el uso de un conductor
de puesta a tierra de cobre sólido de 6 AWG o superior.
La bomba debe estar conectada permanentemente a
7.
un interruptor de circuito, a un temporizador bipolar
o a un relé bipolar. Si la corriente CA la proporciona
un interruptor de circuito GFCI, use un interruptor
de circuito dedicado que no tenga ninguna otra carga
eléctrica.
Conecte la bomba de forma permanente al circuito.
8.
Asegúrese de que no haya otras luces o aparatos
conectados al mismo circuito.

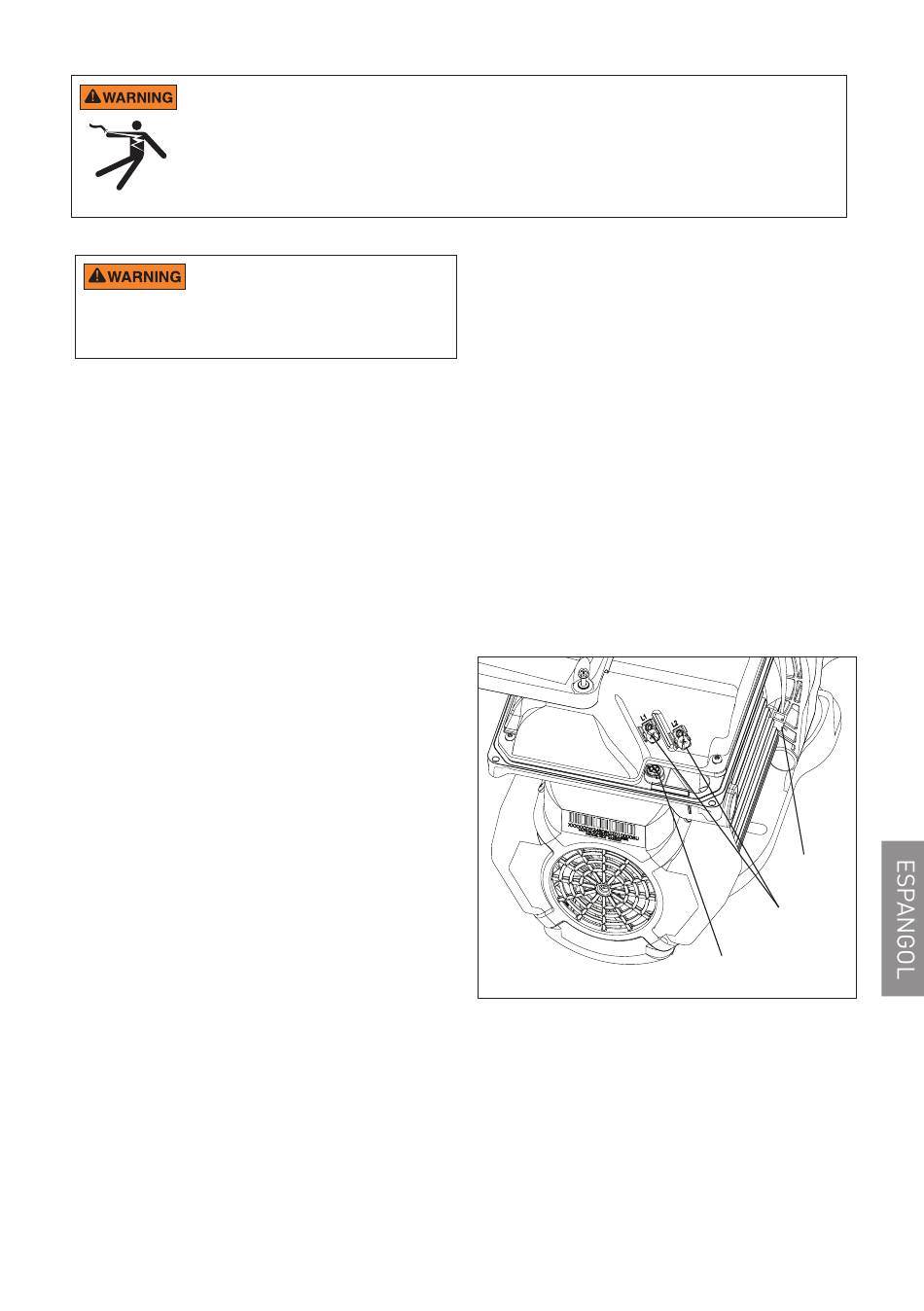

Figura 3.
Al compartimento del cableado eléctrico de campo
dispone de un puerto de conducto roscado de 1/2" NPT
para accesorios firmes de líquido.
El perno de puesta a tierra debe emplearse para
conectar el bastidor del motor al apoyo del equipo.
Perno de
puesta a
tierra
Conexiones
de corriente
alterna (CA)
Terminal de
puesta a tierra
