26
Die VS2 Pumpe mit drehzahlvariablem Antrieb darf nur durch einen qualifizierten Installationsfachmann
eingebaut werden. Weitere Montageanweisungen und Sicherheitsinformationen finden Sie auf den Seiten
ii–iii unter "Warnungen und Sicherheitsanweisungen für die Pumpe".
Montageort
Hinweis: Diese Pumpe darf nur in einer Außenverkleidung
oder unter der Einfassung eines Whirlpools oder Spas
montiert werden, wenn es entsprechend vorgesehen ist.
Hinweis: Die Pumpe muss mechanisch auf der
Geräteplatte gesichert sein.
Die Montagestelle der Pumpe muss folgenden An-
forderungen entsprechen:
1. Pumpe so nahe wie möglich am Pool oder
Spa installieren. Kurze, direkte Saug- und
Rückführleitungen verwenden, um Reibungsverluste
zu verringern und den Wirkungsgrad zu erhöhen.
2. Pumpe mindestens 1,5  m von der Innenseite der
Pool- oder Spa-Wand installieren.
3. Pumpe mindestens 1  m vom Heizungsauslass
entfernt installieren.
4. Pumpe nicht höher als 3 m über dem Wasserspiegel
installieren.
5. Pumpe an einem gut belüfteten Ort, geschützt
vor übermäßiger Feuchtigkeit (d.  h. Regen,
Dachrinnenablauf, Sprinkler, usw.) installieren.
6. Pumpe hinten mit einem Abstand von mindestens
10 cm installieren, so dass der Motor für Wartungs-
und Reparaturzwecke leicht ausgebaut werden
kann. Siehe Abbildung 1.
Verrohrung
1. Wir empfehlen, Rohre mit einem größeren Diameter
zu verwenden.
2. Die Verrohrung auf der Ansaugseite der Pumpe
muss einen gleich großen oder größeren Diameter
haben als die Rücklaufleitung.
3. Die Rohrleitungen auf der Ansaugseite müssen so
kurz wie möglich sein.
4. Pentair empfiehlt für die meisten Installationen
den Einbau eines Ventils sowohl auf der
Pumpenansaugseite als auch in der Rücklaufleitung,
damit die Pumpe während einer vorgesehenen
Wartung isoliert werden kann. Wir empfehlen jedoch
auch, ein Ventil, einen Winkel oder ein T-Stück in
der Ansaugleitung nicht näher an der Vorderseite
der Pumpe zu montieren, als in einem Abstand, der
dem fünffachen (5) Diameter der Ansaugleitung
entspricht. Siehe Abbildung 2.
Beispiel: Ein Rohr mit 2,5  Zoll benötigt einen
geraden Rohrverlauf von 12,5  Zoll (31,8  cm) vor
der Ansaugöffnung der Pumpe. Dadurch kann die
Pumpe schneller ansaugen und hat eine längere
Lebensdauer.
Hinweis: KEINE 90°-Winkel direkt in den Pumpe-
nein- oder -auslass einbauen.

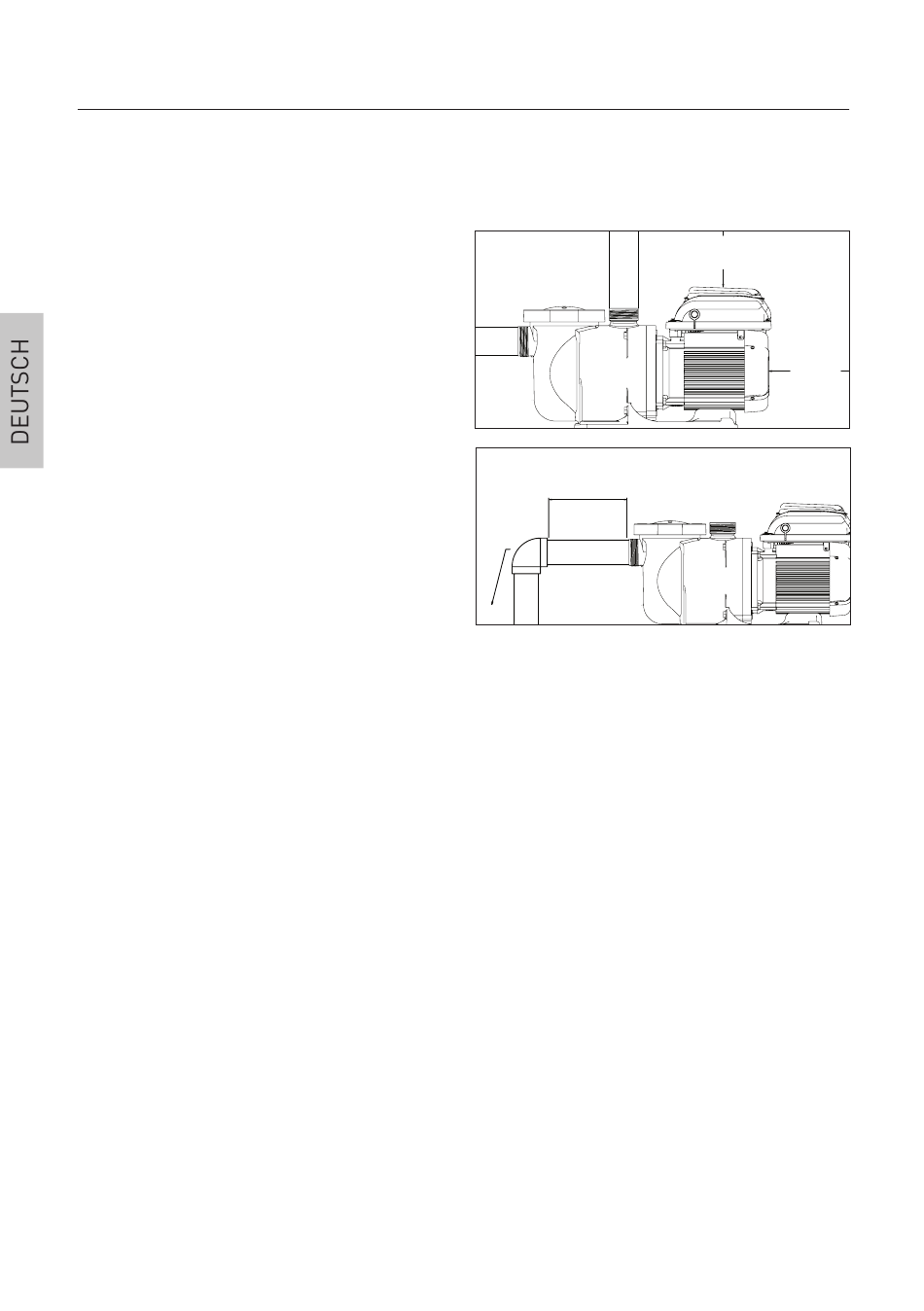

Abbildung 1.
Abbildung 2.
5 x DIAMETER DES ANSAUGROHRS
WINKEL
Fittings und Ventile
1. Keine 90°-Winkel direkt in den Pumpeneinlass
einbauen.
2. Bei Zulaufsystemen sind für Wartungszwecke in den
Saug- und Druckleitungen Schieber vorzusehen,
wobei der Schieber in der Saugleitung in einem
Abstand angebracht werden muss, der mindestens
dem fünffachen Diameter der Saugleitung
entspricht, wie in diesem Abschnitt beschrieben.
3. Verwenden Sie ein Rückschlagventil in der
Abflussleitung, wenn Sie diese Pumpe für
Anwendungen einsetzen, in denen zur Verrohrung
nach der Pumpe eine spürbare Höhe zu überwinden
ist.
4. Wenn die Verrohrung parallel zu einer anderen
Pumpe verläuft, müssen Rückschlagventile
installiert werden. Dadurch wird ein Anlaufen
des Laufrads und Motors in der falschen Richtung
vermieden.
Elektrische Anforderungen
Montieren Sie die Ausrüstung in Übereinstimmung
mit Ihren nationalen elektrischen Vorschriften
und allen lokal geltenden Vorschriften und
Bestimmungen.
In der festen Verdrahtung muss gemäß den
Verdrahtungsvorschriften eine Trennvorrichtung
INSTALLATION
MINDESTENS 15,2 CM
MINDESTENS 10 CM
