28
Steuerung mit externer Steuerung und digitalen Eingängen
Der Benutzer kann die VS2 Pumpe mit drehzahlvariablem Antrieb mit automatisierten externen Steuerungen oder
Pentair
ControlPro™ betreiben und so alle vier programmierten Drehzahlen ferngesteuert kontrollieren. Die
®
Pumpe verfügt über einen abgedichteten Anschluss, der für ein Pentair Datenkabel (optional, Bestell-Nr. 353129Z)
zur Ansteuerung der Drehzahlen mithilfe von digitalen Eingangssignalen verwendet werden kann. Wenn am digitalen
Drehzahleingang ein externes Niederspannungssignal anliegt, wird die Pumpe mit der für diesen digitalen Eingang
programmierten Drehzahl betrieben. Das bereitgestellte +5  V-Signal ist der empfohlene Eingangswert für die
externen digitalen Steuerungs- und Drehzahleingänge.
Anschluss an externe Steuerungen
Verwendung des bereitgestellten Niederspannungssignals für digitale Steuerung
Die VS2 stellt ein Niederspannungsausgangssignal zur Verfügung, das zum Auslösen der eigenen digitalen Eingänge
verwendet werden kann. Dieses Signal muss über das externe Steuerungssystem geschaltet werden, um die Drehzahl
zu aktivieren, mit der es wie in Abbildung 4 verbunden ist. Das kann ein Automatisierungsrelais oder ein Schalter in
einem anderen Gerät sein. Diese Funktion kann sich als nützlich erweisen, wenn gewährleistet werden soll, dass die
Pumpe ein bestimmtes Programm ausführt falls für eine Aufgabe eine bestimmte Drehzahl erforderlich ist.
Der mit dem Pentair Datenkabel (optional, Bestell-Nr. 353129Z) mitgelieferte Draht muss für die Installation auf die
passende Länge gekürzt werden. Überschüssiger Draht darf nicht in der Installation verbleiben und muss durch einen
festen Gegenstand gestützt werden, wenn kein Kabelkanal verwendet wird. An einem Ende des Kabels befindet sich
eine speziell angefertigte wasserdichte Gussverbindung, die auf der Antriebsseite in den Anschluss der Platte gesteckt
wird. Das andere Ende hat 6 Drähte, die in der nachfolgenden Tabelle 1 definiert werden. Bei Verwendung des vom
Antrieb zur Verfügung gestellten +5 V-Signals, müssen die Drehzahlen gemäß Abbildung 4 verdrahtet werden.
Wenn am digitalen Drehzahleingang ein externes Niederspannungssignal anliegt, wird die Pumpe mit der für diesen
digitalen Eingang programmierten Drehzahl betrieben. Das +5  V-Signal, das über den (roten) Draht bereitgestellt
wird, stellt das für die digitalen Drehzahleingänge empfohlene Signal dar. Siehe Abbildung 4.
Hinweis: Jedem digitalen Eingang kann ein beliebiges Relais zugewiesen werden. Abbildung 4 zeigt eine von
vielen möglichen Verdrahtungsoptionen, die dem Installateur zur Verfügung stehen, um externe Steuerungen so zu
installieren, dass Sie Ihren Anforderungen am besten entsprechen.
Hinweis: Dieses +5 V-Signal (roter Draht) ist nur ein Ausgangssignal des Antriebs und darf niemals an eine andere
Stromversorgung angeschlossen werden!
Wenn ein digitaler Drehzahleingang ausgelöst wird, beginnt die LED über der Drehzahl-Taste zu blinken und das
Display wechselt zwischen der Anzeige des Parameters und "EC", um anzuzeigen, dass eine externe Steuerung in
Betrieb ist. Die Pumpe wird solange mit dieser Drehzahl betrieben, wie der Trigger am digitalen Eingang anliegt.
Dadurch wird das Programm oder etwaige benutzerdefinierte Eingangssignale für die Drehzahlauswahl über das
Tastenfeld übersteuert. Die Display-Taste sowie die Start/Stopp-Taste sind in Funktion. Sobald die Auslösung des
digitalen Eingangs von allen Drähten des digitalen Drehzahleingangs entfernt wird, setzt die Pumpe wieder das
programmierte Programm fort.
RELAY 1
RELAY 2
RELAY 3
GREEN
YELLOW
ORANGE
BROWN

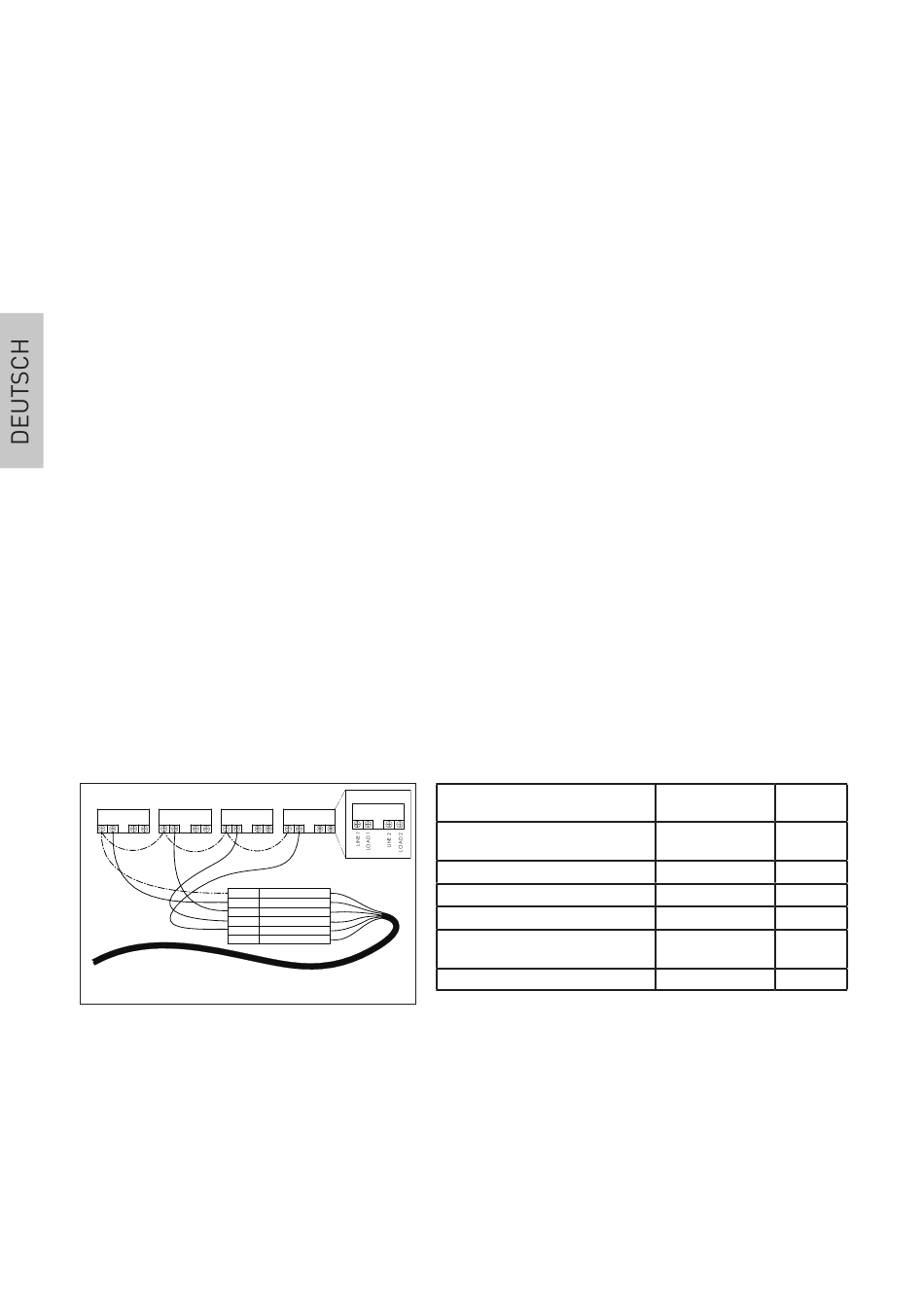

Abbildung 4:
Verdrahtungsdiagramm der externen Steuerung
Verwendung eines extern bereitgestellten Niederspannungssignals für externe Steuerung
Wenn als Auslösung des digitalen Eingangs ein extern bereitgestelltes Niederspannungssignal verwendet wird,
muss der Draht gemäß Abbildung 5 angeschlossen werden. Das Niederspannungseingangssignal muss im Bereich
von 5–30 V AC oder DC liegen. In diesem Fall wird die rote +5 V-Versorgung aus der Motorsteuerung nicht verwendet.
Hinweis: Dieses +5  V-Signal (roter Draht) ist nur ein Ausgangssignal des Antriebs und darf niemals an eine
Spannungsversorgung angeschlossen werden!
POWER RELAY (DPST)
RELAY
RELAY 4
RED
+5V OUTPUT FOR D.I. TRIGGERS
SPEED 1 DIGITAL INPUT
SPEED 2 DIGITAL INPUT
SPEED 3 DIGITAL INPUT
SPEED 4 DIGITAL INPUT
BLACK
GROUND
Definition
+5 V-Ausgang für digitale
Eingänge
Digitaler Eingang für Drehzahl 1
Digitaler Eingang für Drehzahl 2
Digitaler Eingang für Drehzahl 3
Digitaler Eingang für Schnell-
reinigung
Gemeinsame Erde
Tabelle 1:
Verdrahtungsdiagramm für Eingänge des
Automatisierungssteuerungssystem
Draht-
Signalbereich
farbe
0 - 20mA
Rot
0,5–30 V AC/DC
Grün
0,5–30 V AC/DC
Gelb
0,5–30 V AC/DC
Orange
0,5–30 V AC/DC
Braun
0V
Schwarz
