3 INSTALLATION
3.5 Raccordement électrique avec alimentation 230/115 VAC (option)
Oter le couvercle de l'appareil. La carte d'alimentation se trouve dans le fond du boitier.
Passer le câble à travers un PG 13,5 et connecter selon la figure 3.6. Les autres
raccordements restent inchangés par rapport à la version standard.
Raccordement capteur

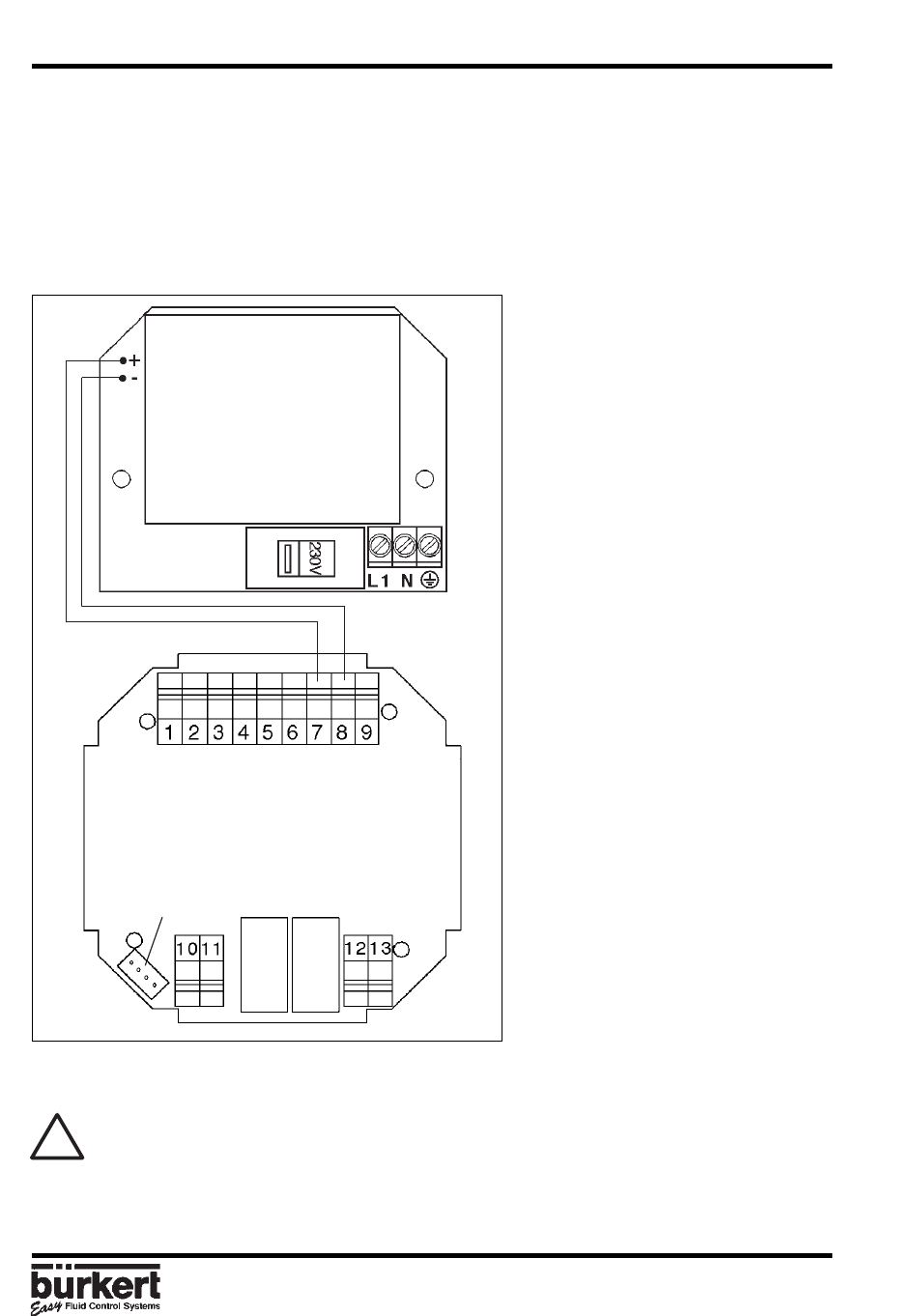

Fig. 3.6 Schéma de raccordement avec alimentation 230/115 VAC
Attention: Dans cette version il n'est plus possible d'utiliser l'alimentation du
!
contrôleur pour les entrées binaires et la sortie voyant (collecteur ouvert).
CONTROLEUR DE DOSAGE 8025
230/115 VAC
F-12-
8025-BATCH-**
