Burkert 8025 Manuel D'utilisation

Burkert 8025 Manuel D'utilisation

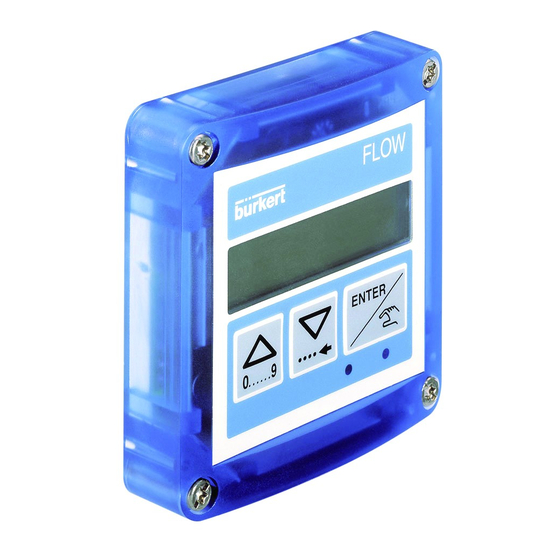

Transmetteur de débit
Masquer les pouces Voir aussi pour 8025:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

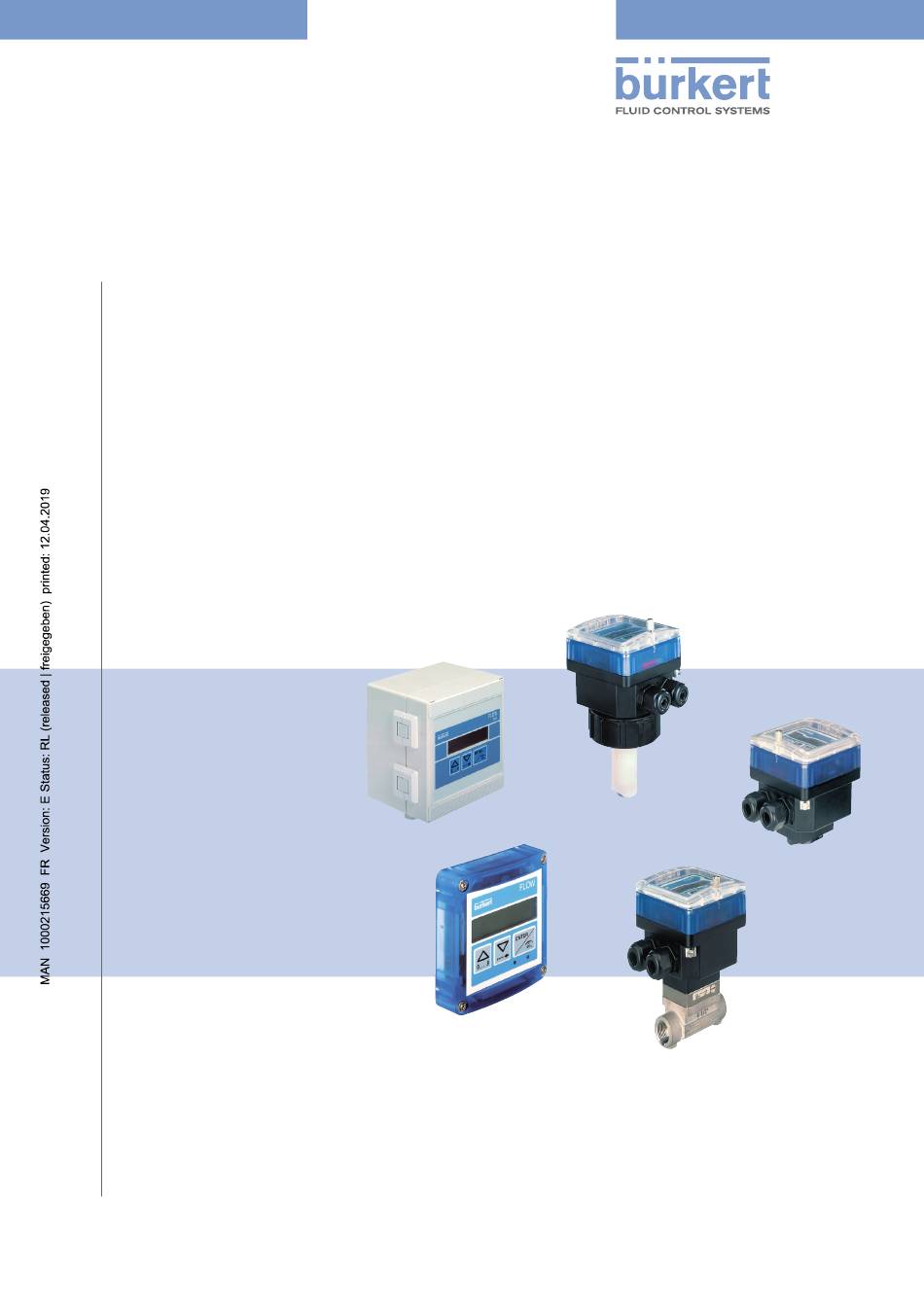

Type 8025 - 8035 - SE35
Flowmeter - Flow Transmitter
Durchflussmessgerät - Durchfluss-Transmitter
Débitmètre - Transmetteur de débit
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Burkert 8025

Sommaire des Matières pour Burkert 8025

  • Page 1 Type 8025 - 8035 - SE35 Flowmeter - Flow Transmitter Durchflussmessgerät - Durchfluss-Transmitter Débitmètre - Transmetteur de débit Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
  • Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. ©Bürkert SAS, 2013 - 2019 Operating Instructions 1904/05_EU-ML 00562780 / Original FR...

  • Page 3: Table Des Matières

    ..........15 6.1.1 Conditions d'utilisation du 8025 en version compacte .............15 6.1.2 Conformité aux normes du 8025 en version compacte ............15 6.1.3 Caractéristiques du fluide du 8025 en version compacte ............16 6.1.4 Matériaux du 8025 en version compacte ..................17 6.1.5...
  • Page 4 Type 8025 - 8035 - SE35 6.2.6 Caractéristiques du capteur de débit raccordé au 8025 en version encastrable ....21 caractéristiques techniques du transmetteur de débit 8025 en version murale ......21 6.3 6.3.1 Conditions d'utilisation du 8025 en version murale ..............21 6.3.2 Conformité aux normes du 8025 en version murale ..............22 6.3.3...
  • Page 5 7.6 installation du transmetteur de débit 8025 en version murale ..............39 câblage électrique ................................41 consignes de sécurité ..............................41 8.1 caractéristiques des câbles de raccordement ....................42 8.2 8.2.1 8025 en version compacte, 8035 et SE35 .................42 8.2.2 8025 en version encastrable ......................43 8.2.3 8025 en version murale ........................43 8.3 assurer l'équipotentialité de l'installation ......................43 8.4 câblage des appareils avec connecteur mâle 4 points .................45 8.5...
  • Page 6 12...36 V DC, sans relais ......................58 8.7.2 Câblage de l'alimentation, de la sortie courant et de la sortie impulsion, ver- sion 12...36 V DC, avec relais ......................59 8.7.3 Raccordement du capteur de débit au transmetteur de débit 8025 ........61 câblage du transmetteur de débit 8025 en version murale, 115/230 V ac, avec ou 8.8 sans relais ....................................61 8.8.1 Instructions de câblage ........................61...
  • Page 7 Type 8025 - 8035 - SE35 10.2 entretien de l'appareil ...............................83 10.3 résoudre un problème ..............................84 pièces de rechange et accessoires ........................85 11.1 pièces de rechange du 8025 en version compacte ..................85 11.2 pièces de rechange du 8035 ou du se35 ......................87 11.3 pièces de rechange du 8025 en version encastrable ..................88 11.4 pièces de rechange du 8025 en version murale ....................88 emballage et transport ..............................89 stockage ......................................89 mise au rebut de l’appareil .............................89 français...

  • Page 8: Propos De Ce Manuel

    Type 8025 - 8035 - SE35 À propos de ce manuel À propoS dE cE manuEl Ce manuel décrit le cycle de vie complet de l’appareil. Conservez-le de sorte qu’il soit accessible à tout utilisateur et à disposition de tout nouveau propriétaire.

  • Page 9: Définition Du Terme "Appareil

    Le débitmètre type 8025 en version compacte, le débitmètre type 8035 et le transmetteur de débit type SE35 associé à un raccord-capteur ont été conçus pour mesurer le débit d'un liquide et totaliser le volume d'un liquide.

  • Page 10: Consignes De Sécurité De Base

    ▶ Couper l'alimentation de tous les conducteurs et consigner l'alimentation électrique avant d'intervenir sur l'installation. ▶ Tout équipement connecté au transmetteur de débit 8025 en version murale ou en version encastra- ble doit présenter une double isolation par rapport au réseau de distribution conformément à la norme IEC 61010-1:2010.

  • Page 11: Informations Générales

    La condition pour bénéficier de la garantie légale est l’utilisation conforme de l'appareil dans le respect des con- ditions d’utilisation spécifiées dans le présent manuel d'utilisation. informations sur internet Retrouvez sur internet les manuels d'utilisation et les fiches techniques relatifs aux types 8025, 8035 ou SE35 sous : www.burkert.fr...

  • Page 12: Description

    8025 en version encastrable Le 8025 en version encastrable est un transmetteur de débit avec afficheur. construction du transmetteur de débit 8025 en version murale Le 8025 en version murale est un transmetteur de débit avec afficheur et 3 presse-étoupes. français...

  • Page 13: Construction Du Transmetteur De Débit Se35

    Type 8025 - 8035 - SE35 Description construction du transmetteur de débit SE35 Le SE35 est un transmetteur de débit avec afficheur et 2 presse-étoupes. construction du débitmètre 8035 Le 8035 est un débitmètre. Il se compose : A : d'un raccord-capteur de débit à ailette type S030.

  • Page 14: Construction Du Transmetteur De Débit Se35 Avec Raccord-Capteur S070 Ou S077

    Type 8025 - 8035 - SE35 Description construction du transmetteur de débit SE35 avec raccord-capteur S070 ou S077 A : d'un raccord-capteur de débit à roues ovales type S070 ou S077. Le raccord-capteur inclut le capteur de débit à roues ovales.

  • Page 15: Caractéristiques Techniques

    évalué par l'UL 6.1.2 conformité aux normes du 8025 en version compacte Les normes appliquées justifiant la conformité aux directives UE peuvent être consultées dans l'attestation d'examen UE de type et / ou la déclaration de conformité UE (si applicable).

  • Page 16: Caractéristiques Du Fluide Du 8025 En Version Compacte

    PU01 Measuring Equipment UL-listed PU02 ® EXXXXXX 6.1.3 caractéristiques du fluide du 8025 en version compacte type de fluide liquides neutres ou légèrement agressifs Viscosité du fluide max. 300 cSt taux de particules solides dans le fluide max. 1% température du fluide La température du fluide peut être limitée par la pression du fluide et par le matériau du raccord S020 utilisé...

  • Page 17: Matériaux Du 8025 En Version Compacte

    Se référer au manuel du raccord correspondant 6.1.5 dimensions du 8025 en version compacte → Se référer à la fiche technique relative au débitmètre 8025 en version compacte, disponible sous : www.burkert.fr 6.1.6 caractéristiques électriques du 8025 en version compacte alimentation électrique 12...36 V dc...
  • Page 18 Type 8025 - 8035 - SE35 Caractéristiques techniques alimentation électrique 115/230 V ac • fréquence • 50/60 Hz • tension fournie • 27 V DC, régulée • courant maximal • 125 mA • protection intégrée • fusible temporisé 125 mA • puissance • 3 VA...

  • Page 19: Caractéristiques Techniques Du Transmetteur De Débit 8025 En Version Encastrable

    8025 en version encastrable Ces caractéristiques techniques sont valables pour le transmetteur de débit 8025 en version encastrable, con- necté à un capteur Bürkert type 8020, 8030 ou SE30 en version impulsion "Low Power".

  • Page 20: Matériaux Du 8025 En Version Encastrable

    Polyester / Acier inoxydable Serre-câbles Étiquette d'identification Polyester 6.2.4 dimensions du 8025 en version encastrable → Se référer à la fiche technique relative au transmetteur de débit 8025 en version encastrable, disponible sous : www.burkert.fr 6.2.5 caractéristiques électriques du 8025 en version encastrable alimentation électrique 12...36 V dc...

  • Page 21: Caractéristiques Du Capteur De Débit Raccordé Au 8025 En Version Encastrable

    8025 en version murale Ces caractéristiques techniques sont valables pour le transmetteur de débit 8025 en version murale, connecté à un capteur Bürkert de type 8020, 8030 ou SE30 en version impulsion "Low Power".

  • Page 22: Conformité Aux Normes Du 8025 En Version Murale

    Presse-étoupes / Serre-câbles Étiquette d'identification Polyester 6.3.4 dimensions du 8025 en version murale → Se référer à la fiche technique relative au transmetteur de débit 8025 en version murale, disponible sous : www.burkert.fr 6.3.5 caractéristiques électriques du 8025 en version murale alimentation électrique 12...36 V dc •...

  • Page 23: Caractéristiques Du Capteur De Débit Raccordé Au 8025 En Version Murale

    • 2 fils • câblage, version avec relais • 3 fils Protection contre les inversions de polarité 6.3.6 caractéristiques du capteur de débit raccordé au 8025 en version murale entrée capteur • fréquence du signal • 2,5...400 Hz • signal impulsionnel (Hall) •...

  • Page 24: Conditions D'utilisation Du Se35

    Boîtier, couvercle, rabat, écrou Face avant / Vis Polyester / Acier inoxydable Connecteur ou presse-étoupes Étiquette d'identification Polyester 6.4.4 dimensions du SE35 → Se référer à la fiche technique relative au transmetteur de débit SE35, disponible sous : www.burkert.fr. français...

  • Page 25: Caractéristiques Électriques Du Se35

    Type 8025 - 8035 - SE35 Caractéristiques techniques 6.4.5 caractéristiques électriques du SE35 alimentation électrique 12...36 V dc • filtrée et régulée • tolérance : ±10 % • connexion au réseau électrique : permanent (au travers d'un circuit TBTS (très basse tension de sécurité) et d'une alimentation à niveau d'énergie non...

  • Page 26: Caractéristiques Techniques Du Débitmètre 8035

    Type 8025 - 8035 - SE35 Caractéristiques techniques • caractéristiques électriques de la charge • max. 30 V AC et 42 V crête / 3 A ou (version UL) max. 60 V DC / 1 A Pour utiliser les sorties relais en ambiance humide, respecter la consigne de sécurité...

  • Page 27: Caractéristiques Du Fluide Du 8035

    Type 8025 - 8035 - SE35 Caractéristiques techniques conformité à la directive des équipements sous pression → S’assurer que les matériaux de l’appareil sont compatibles avec le fluide. → S’assurer que le DN de la tuyauterie et la pression nominale PN sont adaptés à l’appareil. L’appareil est conforme à l’article 4, paragraphe 1 de la directive des équipements sous pression 2014/68/EU, dans les conditions suivantes : •...

  • Page 28: Matériaux Du 8035

    Type 8025 - 8035 - SE35 Caractéristiques techniques pression du fluide La pression du fluide peut être limitée par la température du fluide et par le matériau du raccord-capteur utilisé (voir Fig. 3). • avec raccord S030 en plastique • PN10 • avec raccord S030 en métal •...

  • Page 29: Caractéristiques Électriques Du 8035

    Type 8025 - 8035 - SE35 Caractéristiques techniques 6.5.6 caractéristiques électriques du 8035 → Voir les caractéristiques du transmetteur de débit SE35, chap. 6.4.5, page 15. caractéristiques techniques du transmetteur de débit SE35 associé à un raccord-capteur S070 ou S077 Les caractéristiques techniques du transmetteur de débit SE35 peuvent être restreintes par le raccord-...

  • Page 30: Caractéristiques Fluidiques Du Se35 Associé Au S070 Ou Au S077

    Type 8025 - 8035 - SE35 Caractéristiques techniques type de fluide conditions Fluide du groupe 1, article 4, paragraphe 1.c.i DN ≤ 25 DN ≤ 32 Fluide du groupe 2, article 4, paragraphe 1.c.i ou PSxDN ≤ 1000 DN ≤ 25 Fluide du groupe 1, article 4, paragraphe 1.c.ii ou PSxDN ≤ 2000 DN ≤ 200...

  • Page 31: Dimensions Du Se35 Associé Au S070 Ou Au S077

    Type 8025 - 8035 - SE35 Caractéristiques techniques 6.6.5 dimensions du SE35 associé au S070 ou au S077 → Se référer aux fiches techniques relatives au transmetteur de débit SE35 et aux raccords-capteurs S070 et S077, disponibles sous : www.burkert.fr 6.6.6...

  • Page 32: Installation Fluidique

    ▶ Couper l'alimentation de tous les conducteurs et consigner l'alimentation électrique avant d'intervenir sur l'installation. ▶ Tout équipement connecté au transmetteur de débit 8025 en version murale ou en version encastra- ble doit présenter une double isolation par rapport au réseau de distribution conformément à la norme IEC 61010-1:2010.

  • Page 33: Installation Fluidique Du Débitmètre 8025 En Version Compacte

    à l’extérieur, des effets des conditions climatiques. installation fluidique du débitmètre 8025 en version compacte Le débitmètre 8025 s’insère dans un raccord S020 monté sur la canalisation : 1. Installer le raccord S020 sur la canalisation, 2. Installer le débitmètre 8025 dans le raccord S020, 3.
  • Page 34 Type 8025 - 8035 - SE35 Installation fluidique Sens de circulation du fluide 50 x DN 5 x DN 40 x DN 5 x DN Avec vanne de régulation Conduite avec 2 coudes de 90° en 3 dimensions 25 x DN 5 x DN 20 x DN 5 x DN Conduite avec 2 coudes de 90°...

  • Page 35: Installer Le Débitmètre 8025 Dans Le Raccord S020

    Type 8025 - 8035 - SE35 Installation fluidique 7.2.2 installer le débitmètre 8025 dans le raccord S020 → Installer le raccord 5 sur la canalisation en tenant compte des instructions du chap. 7.2.1. → Vérifier la présence du joint 6 sur l'appareil 1 et son intégrité. Remplacer le joint si nécessaire.

  • Page 36: Installation Du Débitmètre 8035

    Type 8025 - 8035 - SE35 Installation fluidique installation du débitmètre 8035 Le débitmètre 8035 se compose d'un transmetteur de débit SE35 et d'un raccord-capteur S030. Le transmetteur de débit SE35 s'assemble sur le raccord-capteur S030 par un système de rotation quart-de-tour : 1.

  • Page 37: Finaliser L'installation Du Débitmètre 8035

    Type 8025 - 8035 - SE35 Installation fluidique 7.3.3 finaliser l'installation du débitmètre 8035 → Câbler le transmetteur de débit SE35 et le mettre sous tension (voir chap. 8.6). → Régler le facteur K ou le déterminer par Teach-In (voir chap. 9.6.3).

  • Page 38: Installer Le Transmetteur De Débit Se35 Sur Le Raccord-Capteur S070 Ou S077

    → Câbler l'appareil et le mettre sous tension (voir chap. 8.6). → Régler le facteur K ou le déterminer par Teach-In (voir chap. 9.6.3). installation du transmetteur de débit 8025 en version encastrable Installer l'appareil en version encastrable dans une armoire électrique ayant un indice de protection minimum IP54 pour assurer un degré...

  • Page 39: Installation Du Transmetteur De Débit 8025 En Version Murale

    → Insérer un écrou sur chaque vis et serrer les écrous pour fixer l'appareil à l'armoire. → Câbler selon les instructions décrites au chap. 8.7.3, 8.7 ou 8.8. → Régler le facteur K ou le déterminer par Teach-In (voir chap. 9.6.3). installation du transmetteur de débit 8025 en version murale avis risque de dommage matériel si les presse-étoupes sont desserrés.
  • Page 40 Type 8025 - 8035 - SE35 Installation fluidique → Desserrer les 4 vis et ouvrir le couvercle pour accéder aux trous de fixation [1]. 106 mm CURRENT Without SOURCE SINK With Supply PULSE 12..36Vdc OUTPUT COIL SENSOR NPN SENSOR FLOW SENSOR...

  • Page 41: Câblage Électrique

    ▶ Couper l'alimentation de tous les conducteurs et consigner l'alimentation électrique avant d'intervenir sur l'installation. ▶ Tout équipement connecté au transmetteur de débit 8025 en version murale ou en version encastra- ble doit présenter une double isolation par rapport au réseau de distribution conformément à la norme IEC 61010-1:2010.

  • Page 42: Caractéristiques Des Câbles De Raccordement

    Un appareil avec presse-étoupes peut être endommagé s'il n'est pas étanche. • Boucher les presse-étoupes inutilisés à l'aide des joints obturateurs fournis, pour assurer l'étanchéité de l'appareil. caractéristiques des câbles de raccordement 8.2.1 8025 en version compacte, 8035 et SE35 caractéristique des câbles et des conducteurs (non fournis) Valeur recommandée Câble blindé Longueur d'un câble max.

  • Page 43: 8025 En Version Encastrable

    Type 8025 - 8035 - SE35 Câblage électrique caractéristique des câbles et des conducteurs (non fournis) Valeur recommandée Diamètre extérieur d'un câble, si deux câbles par presse-étoupe 3...5 mm, avec le joint multi- passage fourni Température de service, si appareil UL min. 90 °C Température de service, si appareil non UL min.
  • Page 44 Type 8025 - 8035 - SE35 Câblage électrique 12-36 V DC Alimentation Conduites métalliques 12-36 V DC Vanne, pompe, ... (ou anneaux de terre, non livrés, insérés à l'intérieur Alimentation de la conduite) Conduites plastiques (*) Si une mise à la terre directe est impossible, brancher un condensateur de 100 nF / 50 V entre la borne négative de l'alimentation et la terre.

  • Page 45: Câblage Des Appareils Avec Connecteur Mâle 4 Points

    Type 8025 - 8035 - SE35 Câblage électrique câblage des appareils avec connecteur mâle 4 points 1 : V+ (12...36 V DC) 2 : sortie impulsion positive 3 : L– ( 0 V DC) : sortie impulsion négative Fig. 16 :  Affectation des broches du connecteur mâle 4 points ...

  • Page 46: Configuration Des Sélecteurs

    Type 8025 - 8035 - SE35 Câblage électrique → Câbler l'alimentation électrique et la sortie courant selon l'un des plans de câblage de la Fig. 18. Entrée 4...20 mA d'un Entrée 4...20 mA d'un instrument externe Alimentation instrument externe Alimentation...

  • Page 47: Sélecteur Flow Sensor

    Type 8025 - 8035 - SE35 Câblage électrique 8.5.1 Sélecteur floW SEnSor Le sélecteur FLOW SENSOR permet de configurer le type de capteur de débit : à bobine ou Hall. Sur une version avec connecteur mâle, le sélecteur est positionné en usine en fonction du signal de sortie du capteur de débit de l'appareil.

  • Page 48: Sélecteur 115/230 V Ac

    230 V AC. 115 V AC. 115V Fig. 22 :  Sélecteur de la tension d'alimentation, sur un appareil alimenté en 115/230 V AC  câblage, 8025 en version compacte, 8035 et SE35, avec ou sans relais, avec presse-étoupes 8.6.1 instructions de câblage Boucher les presse-étoupes inutilisés à l'aide des joints obturateurs fournis pour assurer l'étanchéité de l'appareil.

  • Page 49: Raccordement Des Relais (Version Avec Sorties Relais)

    Type 8025 - 8035 - SE35 Câblage électrique 8.6.2 raccordement des relais (version avec sorties relais) 1 : raccordement relais 1 2 : raccordement relais 2 Without SOURCE SINK With Supply PULSE 3 : encoches de fixation 12..36Vdc OUTPUT FLOW SENSOR COIL →...
  • Page 50 Type 8025 - 8035 - SE35 Câblage électrique Entrée 4...20 mA d'un Entrée 4...20 mA d'un Alimentation Alimentation instrument externe instrument externe 300 mA 300 mA 12-36 V DC 12-36 V DC Without Without SOURCE SINK SOURCE SINK With With...

  • Page 51: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 12

    Type 8025 - 8035 - SE35 Câblage électrique 8.6.4 câblage de l'alimentation, de la sortie courant et de la sortie impulsion, version 12...36 V dc, avec relais → Avant de câbler l'appareil, configurer le sélecteur sur la carte électronique (voir chap. 8.5).
  • Page 52 Type 8025 - 8035 - SE35 Câblage électrique câblage en npn de la sortie impulsion câblage en pnp de la sortie impulsion Alimentation Alimentation 12-36 V DC 12-36 V DC 300 mA 300 mA 5-36 V DC 5-36 V DC fil de liaison fil de liaison Without SOURCE SINK With Without SOURCE SINK...

  • Page 53: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 115/230 V Ac, Sans Relais

    Type 8025 - 8035 - SE35 Câblage électrique 8.6.5 câblage de l'alimentation, de la sortie courant et de la sortie impulsion, version 115/230 V ac, sans relais → Avant de câbler l'appareil, configurer les sélecteurs sur la carte électronique (voir chap. 8.5).
  • Page 54 Type 8025 - 8035 - SE35 Câblage électrique Entrée 4...20 mA d'un instrument externe Without With Supply PULSE 12..36Vdc OUTPUT FLOW SENSOR COIL T 125 mA Alimentation 115/230 V AC Si la sortie courant est câblée, retirer le fil de liaison entre les bornes NC et L+.

  • Page 55: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 115/230 V Ac, Avec Relais

    Type 8025 - 8035 - SE35 Câblage électrique 8.6.6 câblage de l'alimentation, de la sortie courant et de la sortie impulsion, version 115/230 V ac, avec relais → Avant de câbler l'appareil, configurer les sélecteurs sur la carte électronique (voir chap. 8.5).
  • Page 56 Type 8025 - 8035 - SE35 Câblage électrique Entrée 4...20 mA d'un instrument externe Without SOURCE SINK With Supply PULSE 12..36Vdc OUTPUT FLOW SENSOR COIL T 125 mA Alimentation 115/230 V AC Si la sortie courant est câblée, retirer le fil de liaison entre les bornes Iout et L–.
  • Page 57 Type 8025 - 8035 - SE35 Câblage électrique câblage en npn de la sortie impulsion câblage en pnp de la sortie impulsion 5-36 V DC 5-36 V DC Fil de liaison Fil de liaison Without SOURCE SINK Without With SOURCE SINK With Supply PULSE 12..36Vdc OUTPUT Supply PULSE 12..36Vdc OUTPUT 8025: 8025:...

  • Page 58: Câblage Du 8025 En Version Murale Ou Encastrable, 12

    Type 8025 - 8035 - SE35 Câblage électrique câblage du 8025 en version murale ou encastrable, 12...36 V dc, avec ou sans relais 8.7.1 câblage de l'alimentation, de la sortie courant et de la sortie impulsion, version 12...36 V dc, sans relais →...

  • Page 59: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 12

    Type 8025 - 8035 - SE35 Câblage électrique → Câbler la sortie impulsion selon Fig. 40. câblage en npn de la sortie impulsion câblage en pnp de la sortie impulsion Alimentation Alimentation 12-36 V DC 12-36 V DC 300 mA 300 mA 5-36 V DC 5-36 V DC Without Without With With...
  • Page 60 Type 8025 - 8035 - SE35 Câblage électrique → Mettre en place les serre-câbles : voir Fig. 23, chap. 8.6.1. → Câbler la sortie courant selon Fig. 42. câblage en source de la sortie courant câblage en puits de la sortie courant Entrée 4...20 mA d'un Entrée 4...20 mA d'un Alimentation Alimentation...

  • Page 61: Raccordement Du Capteur De Débit Au Transmetteur De Débit 8025

    → Insérer le joint obturateur. → Revisser l'écrou. → Raccorder le transmetteur de débit 8025 au capteur de débit déporté comme indiqué au chap. 8.7.3. → Configurer les sélecteurs de la carte électronique : voir chap. 8.5. → Desserrer les écrous des presse-étoupes.
  • Page 62 Type 8025 - 8035 - SE35 Câblage électrique → Retirer les deux borniers (marqués 4 et 6 dans les Fig. 46, chap. 8.8.2 ou Fig. 50, chap. 8.8.3) du boîtier. pour les versions sans relais : → Câbler une version sans relais selon le chap. 8.8.2.

  • Page 63: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 115/230 V Ac, Sans Relais

    Type 8025 - 8035 - SE35 Câblage électrique 8.8.2 câblage de l'alimentation, de la sortie courant et de la sortie impulsion, version 115/230 V ac, sans relais → Avant de câbler l'appareil, suivre les instructions du chap. 8.8.1. bornier 2 pe Raccordement du blindage (fil vert/jaune câblé...
  • Page 64 Type 8025 - 8035 - SE35 Câblage électrique Without With Supply PULSE 12..36Vdc OUTPUT COIL SENSOR NPN SENSOR FLOW SENSOR 1 PULSE INPUT COIL SUPPLY 3 NC 4 NC 4 NC 4 PE FLOW SENSOR 5 6 7 8 9 10 Entrée 4...20 mA d'un...
  • Page 65 Type 8025 - 8035 - SE35 Câblage électrique Without With Supply PULSE 12..36Vdc OUTPUT COIL SENSOR NPN SENSOR FLOW SENSOR 1 PULSE INPUT COIL SUPPLY 3 NC 4 NC 4 NC 4 PE FLOW SENSOR 5 6 7 8 9 10...

  • Page 66: Câblage De L'alimentation, De La Sortie Courant Et De La Sortie Impulsion, Version 115/230 V Ac, Avec Relais

    P+ : (fil blanc câblé en usine) Fig. 50 :  Affectation des bornes d'une version murale, 115/230 V AC, avec relais  Le câblage de la sortie impulsion d'un transmetteur de débit 8025 en version murale avec relais est identique à celui d'une version sans relais. → Se référer aux Fig. 48 et Fig. 49 du chap. 8.8.2.
  • Page 67 Type 8025 - 8035 - SE35 Câblage électrique CURRENT Without SOURCE SINK With Supply PULSE 12..36Vdc OUTPUT COIL SENSOR NPN SENSOR FLOW SENSOR 1 PULSE INPUT COIL SUPPLY 3 NC 4 NC 4 NC 4 PE 3A/230VAC FLOW SENSOR 5 6 7 8 9 10 Entrée 4...20 mA d'un...

  • Page 68: Raccordement Du Capteur De Débit Au Transmetteur De Débit 8025

    Type 8025 - 8035 - SE35 Câblage électrique 8.8.4 raccordement du capteur de débit au transmetteur de débit 8025 → Configurer le sélecteur FLOW SENSOR de la carte électronique (voir chap. 8.5.1). → Raccorder le capteur de débit séparé au bornier FLOW SENSOR de la carte électronique, en respectant l'attribution des bornes selon que le capteur séparé...

  • Page 69: Réglages Et Mise En Service

    Type 8025 - 8035 - SE35 Réglages et mise en service réglagES ET miSE En SErVicE consignes de sécurité avertissement risque de blessure dû à un réglage non conforme. Le réglage non conforme peut entraîner des blessures et endommager l'appareil et son environnement. ▶ Les opérateurs chargés du réglage doivent avoir pris connaissance et compris le contenu de ce manuel.
  • Page 70 Type 8025 - 8035 - SE35 Réglages et mise en service fonction Valeur par défaut FILTRE 00.05 Valeur d'une impulsion (PU) UNITÉ sortie impulsion Relais 1- 40.0 Relais 1+ 50.0 Inversion relais 1 Relais 2- 80.0 Relais 2+ 90.0 Inversion relais 2...

  • Page 71: Description Des Touches De Navigation Et Des Voyants D'état

    Type 8025 - 8035 - SE35 Réglages et mise en service description des touches de navigation et des voyants d'état • Faire défiler les paramètres • Sélectionner le paramètre affiché vers le haut • Confirmer les réglages • Incrémenter le chiffre sélectionné...

  • Page 72: Détails Du Niveau Process

    Type 8025 - 8035 - SE35 Réglages et mise en service détails du niveau process Ce niveau est actif lorsque l’appareil est mis sous tension. Valeur du débit mesuré, affiché dans l’unité choisie dans le paramètre "UNITÉ" du 12.6 L/miN.

  • Page 73: Détails Du Menu Réglages

    Type 8025 - 8035 - SE35 Réglages et mise en service détails du menu réglages ENTER Pour accéder au menu Réglages, appuyer simultanément sur les touches pendant au moins 5 s.  Ce menu comprend les paramètres de réglage de l'appareil suivants : Choisir la langue d'affichage.

  • Page 74: Choisir L'unité Du Débit, Le Nombre De Décimales Et L'unité Des Totalisateurs

    Type 8025 - 8035 - SE35 Réglages et mise en service 9.6.2 choisir l'unité du débit, le nombre de décimales et l'unité des totalisateurs Le débit maximal pouvant être affiché dépend du nombre de décimales choisi : • 9999 si le nombre de décimales = 0 ;...

  • Page 75: Saisir Le Facteur K Du Raccord Utilisé

    Type 8025 - 8035 - SE35 Réglages et mise en service → Choisir l'unité du débit. UNité débit Lit/sEc → Confirmer. Lit/miN Lit/h m3/miN m3/h 0..9 Us GAL/s ENTER virGULE 3 Us GAL/m → Choisir le nombre virGULE 2 de décimales.
  • Page 76 Réglages et mise en service Le facteur K du raccord utilisé se trouve dans le manuel d'utilisation du raccord. Les manuels d'utilisation des raccords Bürkert se trouvent sur le site internet sous www.burkert.fr. L'afficheur indique le dernier facteur K du...

  • Page 77: Configurer La Sortie Courant

    Type 8025 - 8035 - SE35 Réglages et mise en service 9.6.4 configurer la sortie courant La sortie 4...20 mA fournit un signal électrique dont la valeur reflète le débit mesuré par l'appareil. Exemple de relation entre la plage de mesure et la sortie courant : l/min →...

  • Page 78: Configurer La Sortie Impulsion

    Type 8025 - 8035 - SE35 Réglages et mise en service 9.6.5 configurer la sortie impulsion Cette fonction permet de saisir le volume de liquide correspondant à une impulsion. Exemple : un volume de 5m correspond à 1 impulsion. → Sélectionner l'unité de...
  • Page 79 Type 8025 - 8035 - SE35 Réglages et mise en service → Saisir des valeurs telles que 1- ≤ 1+ et/ou 2- ≤ 2+. ENTER rELAis 1- = 0000 → Saisir une valeur de débit, associée au seuil de commutation bas du relais 1, dans l'unité...

  • Page 80: Configurer Le Filtrage Du Débit Mesuré

    Type 8025 - 8035 - SE35 Réglages et mise en service 9.6.7 configurer le filtrage du débit mesuré Ce paramètre permet d'atténuer les fluctuations : • de l'affichage ; • de la sortie courant. Dix niveaux de filtre sont disponibles.

  • Page 81: Détails Du Menu Test

    Type 8025 - 8035 - SE35 Réglages et mise en service détails du menu Test ENTER Pour accéder au menu Test, appuyer simultanément sur les touches pendant au moins 5 s. 0..9 Ce menu comprend les paramètres suivants : Ajuster l'offset de la sortie courant. Voir chap. 9.7.1.

  • Page 82: Ajuster Le Span De La Sortie Courant

    Type 8025 - 8035 - SE35 Réglages et mise en service 9.7.2 ajuster le span de la sortie courant Cette fonction permet d'ajuster la valeur du courant 20 mA émis sur la sortie 4...20 mA. → Placer un multimètre dans la boucle de mesure.

  • Page 83: Maintenance Et Dépannage

    Type 8025 - 8035 - SE35 Maintenance et dépannage mainTEnancE ET dépannagE 10.1 consignes de sécurité Danger danger dû à la tension électrique ▶ Couper l'alimentation de tous les conducteurs et consigner l'alimentation électrique avant d'intervenir sur l'installation. ▶ Respecter la réglementation en vigueur en matière de prévention des accidents et de sécurité relative aux appareils électriques.

  • Page 84: Résoudre Un Problème

    Type 8025 - 8035 - SE35 Maintenance et dépannage 10.3 résoudre un problème message signification que faire ? affiché → Débrancher l'appareil. ERROR 3 Erreur de lecture de la mémoire : les réglages utilisateur sont → Rebrancher l'appareil. perdus. → Si le message persiste, acquitter l'erreur par appui sur la touche ENTER : les réglages de l'appareil à...

  • Page 85: Pièces De Rechange Et Accessoires

    ▶ N'utiliser que les accessoires et pièces de rechange de la société Bürkert. La carte électronique ou le boîtier défectueux de votre appareil peuvent être remplacés. ▶ Contacter votre agence Bürkert locale. 11.1 pièces de rechange du 8025 en version compacte Fig. 73 :    V ue éclatée des pièces de rechange du débitmètre 8025 en version compacte  français...
  • Page 86 Type 8025 - 8035 - SE35 Pièces de rechange et accessoires position Fig. 73 désignation référence article 553 168 Carte alimentation 115/230 V AC + notice de remplacement Connecteur femelle type 2508 avec presse-étoupe 438 811 162 673 Connecteur femelle type 2509 avec réduction NPT 1/2''...

  • Page 87: Pièces De Rechange Du 8035 Ou Du Se35

    Type 8025 - 8035 - SE35 Pièces de rechange et accessoires 11.2 pièces de rechange du 8035 ou du SE35 Fig. 74 :    V ue éclatée des pièces de rechange du débitmètre 8035 ou du transmetteur de débit SE35  position Fig. 74 désignation référence article Carte alimentation 115/230 V AC + notice de remplacement 553 168 Connecteur femelle avec presse-étoupe (type 2508) 438 811 Connecteur femelle avec réduction NPT 1/2 '' (type 2509)

  • Page 88: Pièces De Rechange Du 8025 En Version Encastrable

    Ensemble de montage (vis, rondelles, écrous, serre-câbles) 554 807 Joint d'étanchéité 419 350 553 191 Lot de 8 folios "FLOW" 11.4 pièces de rechange du 8025 en version murale désignation référence article Carte alimentation 115/230 V AC + notice de remplacement 555 722 français...

  • Page 89: Emballage Et Transport

    12...36 V DC –10...+60°C Débitmètre 8025 en version compacte 115/230 V AC –10...+50°C Transmetteur de débit 8025 en version encastrable 12...36 V DC –10...+60°C 12...36 V DC –10...+60°C Transmetteur de débit 8025 en version murale 115/230 V AC –10...+60°C...
  • Page 90 www.burkert.com...
