4 CONFIGURATION

4.1.4 Option "EXT.MEM"

Cette option permet de commander le dosage d'une quantité préalablement saisie en
mémoire (7 au total) à distance par l'intermédiaire des entrées binaires (voir § 4.2.2).
L'exemple suivant décrit les différentes possibilités de raccordement.

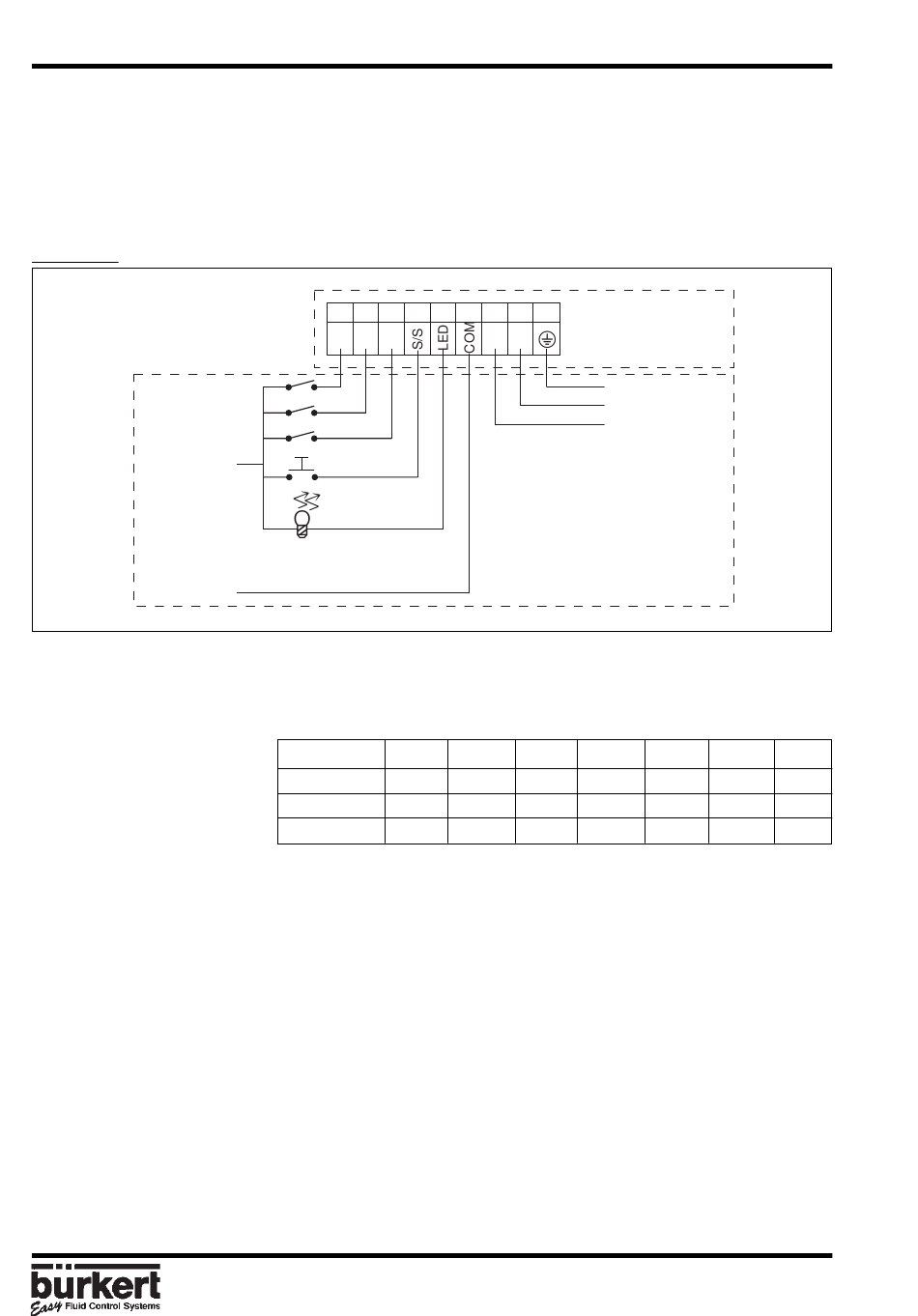

Exemple: Raccordement à un automate (version compacte représentée)
L+(12...30VDC)
GND
La sélection du volume à doser en mémoire (de 1 à 7) se fait par codage sur les entrées
binaires 1, 2 et 3. Le tableau suivant donne l'état de chaque entrée suivant le volume
souhaité:
L'entrée binaire 4 réalise la fonction départ/pause (bouton poussoir par ex.).
La sortie 5 est une sortie transistor (collecteur ouvert) qui véhicule des informations sur
l'état du contrôleur de dosage. Elle permet par exemple le raccordement d'un voyant. Les
états suivants sont alors visualisés:
Voyant éteint:
Voyant allumé:
Clignotement lent (1 Hz):
Clignotement rapide (3,5 Hz):
CONTROLEUR DE DOSAGE 8025
1 2 3 4 5 6 7 8 9
Volume V1
Entrée 1 1
Entrée 2 0
Entrée 3 0
1: entrée activée (interrupteur fermé)
0: entrée désactivée (interrupteur ouvert)
pas de dosage en cours
dosage en cours
pause en cours de dosage
alarme (problème en cours de dosage)
F-18-
Contrôleur de
dosage 8025
+ -
PE
GND
L+(12...30VDC)
Automate, commutateur,
bouton poussoir, etc
V2 V3 V4
0 1 0
1 1 0
0 0 1
V5 V6 V7
1 0 1
0 1 1
1 1 1
8025-BATCH-**
