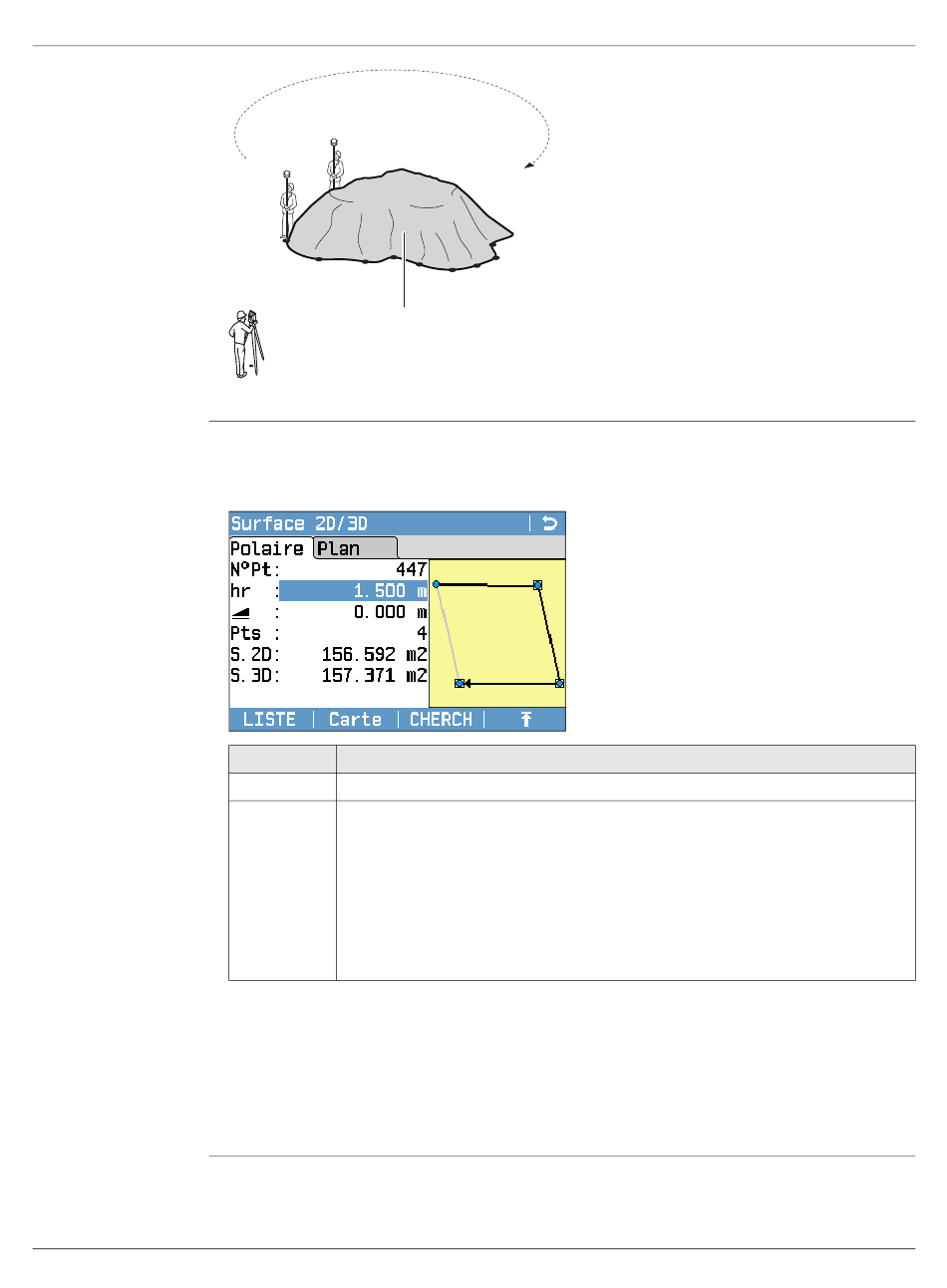

7.9.2
Représentation
graphique
Surface 2D/3D
FlexLine plus, Programmes
Surface 2D/3D
P1b
P1a
a
P0
001857_002
1.
Mesurer ou sélectionner des points existants pour définir la surface.
2.
Les surface 2D et 3D sont calculées automatiquement et affichées après la
mesure ou la sélection de trois points.
Champ
Description
Surface 2D calculée par la projection sur un plan horizontal.
S.2D
Surface 3D calculée par la projection sur un plan de référence horizontal
S.3D
défini automatiquement.
La surface 3D est calculée sur la base des éléments suivants :
• Le système utilise les trois points qui couvrent la plus grande surface.
• S'il y a deux surfaces plus ou moins égales, le système choisit celle
possédant le plus court périmètre.
• Si les deux plus grandes surfaces ont les mêmes périmètres, le
système choisit celle qui renferme le dernier point mesuré.
Etape suivante
Presser CALC pour calculer la surface et le volume et passer à l'écran Résultats
surface 2D/3D.
Dans l'écran Résultats surface 2D/3D.
• Afficher la surface en ha et m
• Presser NouvSur pour définir la nouvelle surface.
• Ou presser Fin pour quitter le programme.
P0
Station d'instrument
P1a.. Point périphérique
a
Volume calculé selon le réseau
triangulé irrégulier (TIN)
CALC
Pour afficher et enregistrer des résul-
tats additionnels.
1 pt AR
Pour annuler une mesure ou sélection
de point précédent.
2
, de même que le périmètre de la surface.
91
