7.5.7
Description
Accès
Définition de
segment
FlexLine plus, Programmes
Segmentation de ligne
Le sous-programme Segmentation de ligne calcule et affiche les éléments d'implanta-
tion pour les points le long de la ligne, à savoir l'écart orthogonal (∆L, ∆O, ∆H) et
l'écart polaire (∆Hz,
rence entre les points de début et de fin définis de cette ligne.

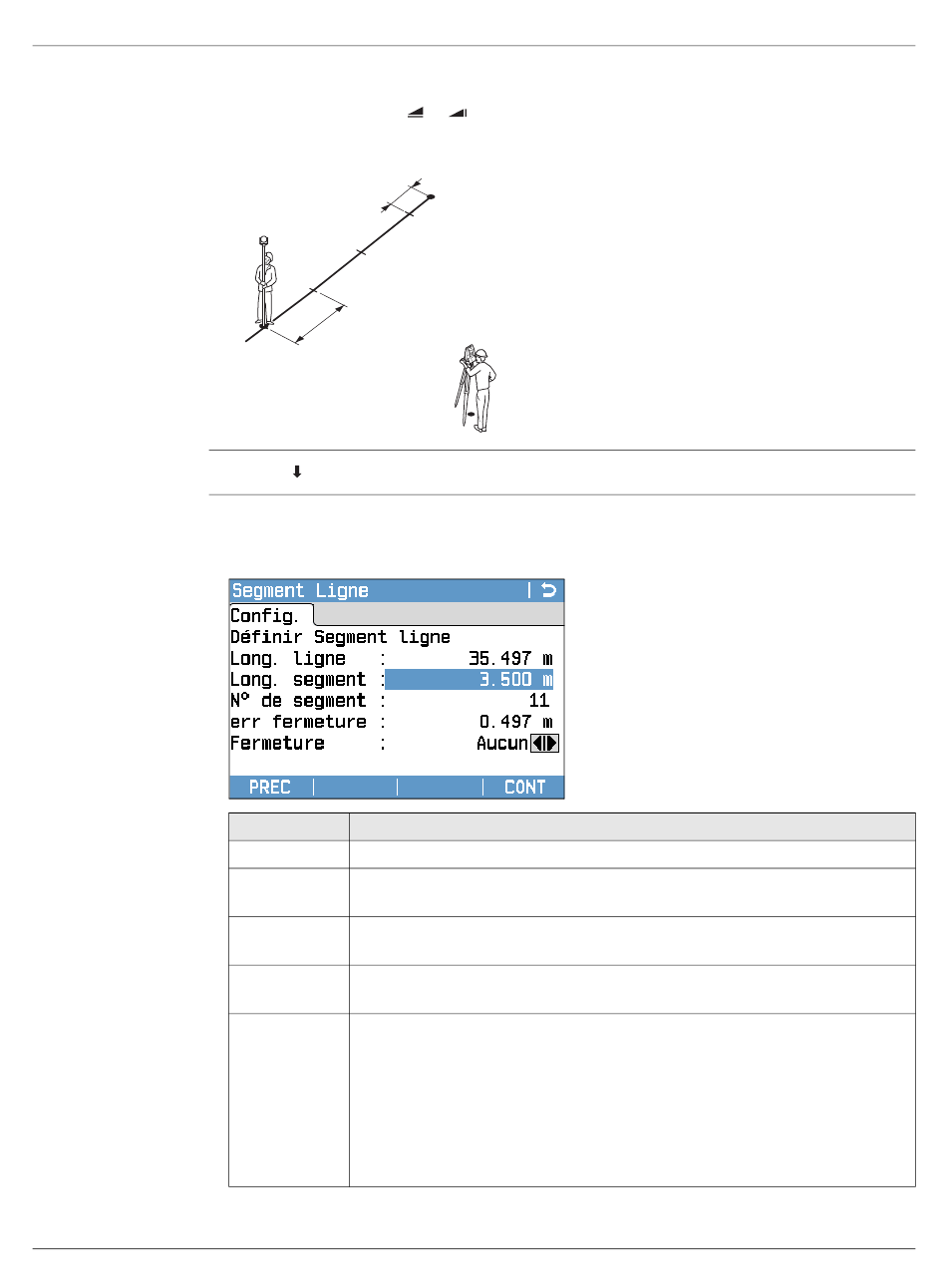

Exemple d'implantation par segmentation de ligne
d2
a
P1
d1
TSOX_040
Presser
SEGMENT dans l'écran LIGNE DE REFERENCE- Info.
Entrer le nombre de segments ou la longueur des segments et définir le traitement de
la longueur de ligne résiduelle. Cette erreur de fermeture peut être placée au début, à
la fin, au début et à la fin, ou être répartie uniformément le long de la ligne.
Champ
Description
Longueur calculée de la ligne de référence définie.
Long. ligne
Longueur de chaque segment. Automatiquement mise à jour après
Long.
segment
l'entrée du nombre de segments.
N° de
Nombre de segments. Automatiquement mis à jour après l'entrée de
la longueur du segment.
segment
err fermeture Toute longueur de ligne restante après l'entrée de la longueur de
segment.
Fermeture
Méthode de distribution des erreurs de fermeture.
Aucun
Départ
Egal
,
). La segmentation de ligne est limitée à la ligne de réfé-
P2
P0 Station d'instrument
P1 Premier point de référence
P2 Deuxième point de référence
a
d1 Long. segment
P0
d2 Fermeture
Toutes les erreurs de fermeture seront placées après le
dernier segment.
Toutes les erreurs de fermeture seront placées avant le
premier segment.
L'erreur de fermeture sera uniformément distribuée sur
tous les segments.
Ligne de référence
78
