FlexLine plus, Programmes
IMPLANTATION
IMPLANTATION est utilisé pour placer des repères sur le terrain en des points prédé-
terminés. Ces derniers sont les points à implanter. Les points à implanter peuvent déjà
exister dans un job chargé dans l'instrument ou être entrés au clavier.
Le programme peut afficher en permanence les différences entre la position actuelle
et la position d'implantation souhaitée.
Plusieurs méthodes d'implantation sont disponibles : mode polaire, mode orthogonal
/ station et mode cartésien.

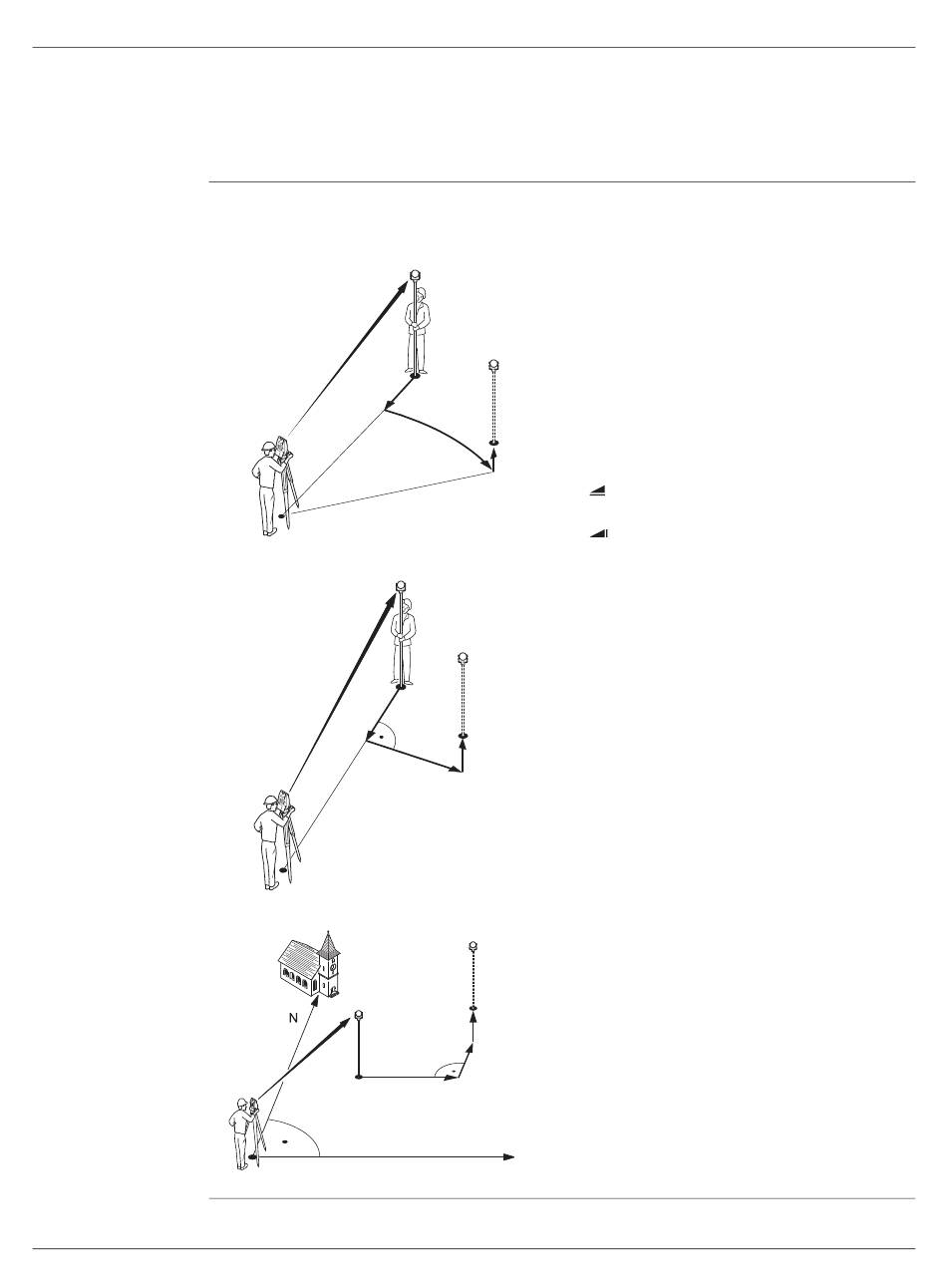

Implantation polaire
a-
P0
TSOX_027
Implantation orthogonale à station
d1-
d2+
P0
TSOX_028
Implantation cartésienne
a
P1
P0
TSOX_032
P1
P0 Station d'instrument
P2
P1 Position actuelle
b+
c-
P2 Point à implanter
a-
b+ ∆Hz : différence de direction
c+
P1
P2
d3+
P0 Station d'instrument
P1 Position actuelle
P2 Point à implanter
d1- ∆L : différence de distance en long
d2+ ∆T : différence de distance en travers
d3+ ∆Z : différence d'altitude
P2
c
b
P0 Station d'instrument
P1 Position actuelle
P2 Point à implanter
∆X : différence de distance en X
A
∆Y : différence de distance en Y
B
∆Z : différence d'altitude
c
: différence de distance horizontale
: différence d'altitude
