7.6
7.6.1
Description
Accès
Etape suivante
7.6.2
Description
Accès
Arc de Référence -
mesurer le Pt début
FlexLine plus, Programmes
Arc référence
Vue d'ensemble
Le programme Arc référence permet de définir un arc de référence puis d'effectuer les
tâches suivantes par rapport à cet arc :
• Ligne & décalage
• Implantation (point, arc, corde, angle)
1.
Sélectionner
Prog dans le menu principal.
2.
Sélectionner
Arc.Ref dans le menu PROGRAMMES.
3.
Effectuer les préréglages nécessaires. Se reporter au chapitre "6 Programmes -
mise en route".
Définir l'arc de référence.

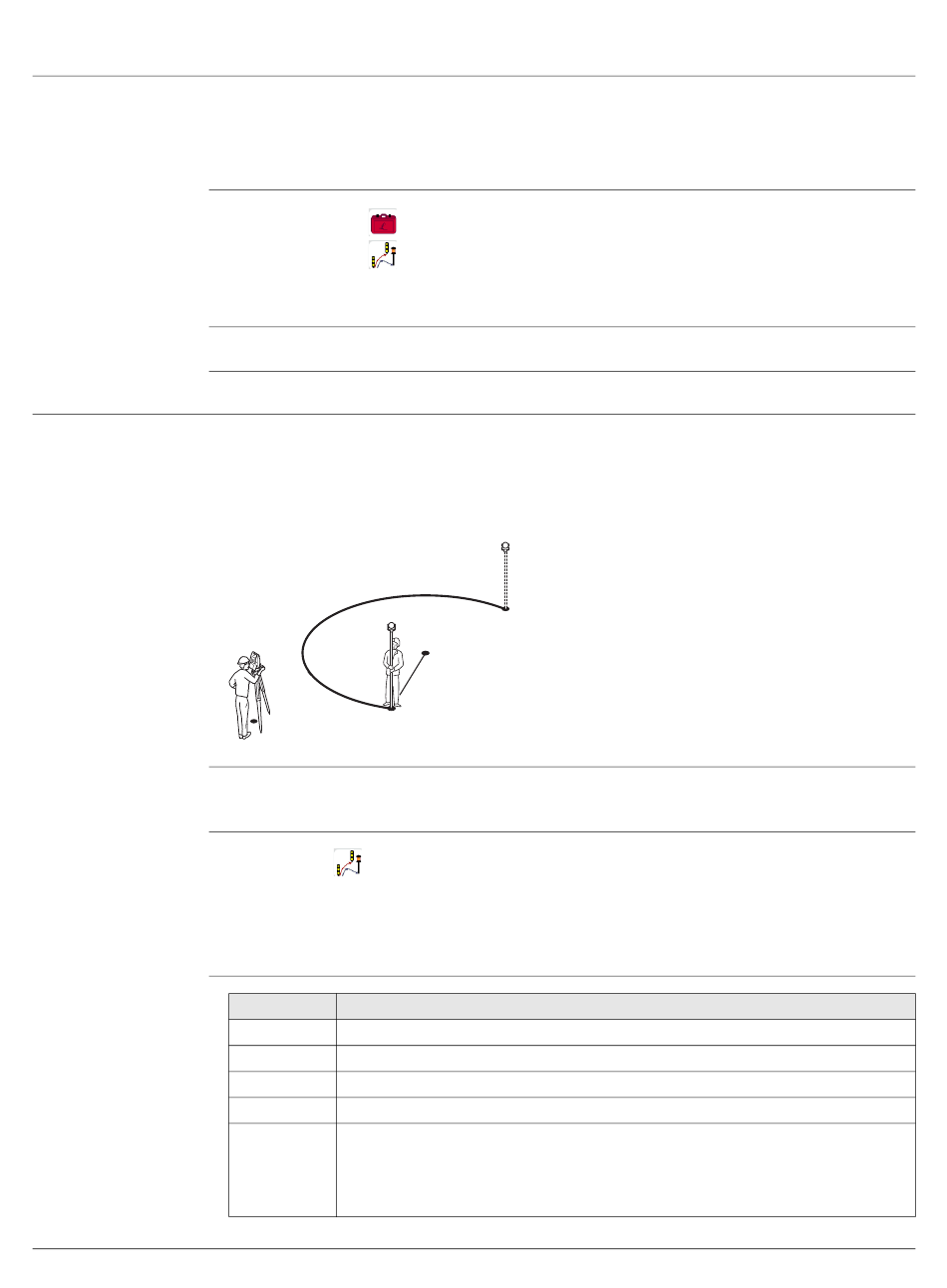

Définition de l'arc de référence
L'arc de référence peut être défini par
• un centre et un point de début
• un point de début, un point de fin, un rayon ou
• trois points.
Tous les points peuvent être mesurés, entrés au clavier ou sélectionnés dans la mémoire.
P1
P0
TSOX_089
Tous les arcs sont définis dans le sens horaire et tous les calculs effectués en deux
dimensions.
Sélectionner
Sélectionner Arc.Ref puis la méthode pour définir l'arc avec les
éléments suivants :
• Pt Déb + Centre
• F2 Déb&Fin+Ray
• F3 3 Points
Champ
Description
PtDébut
N° du point de début.
Centre
N° du centre.
Pt Milieu
N° du point du milieu.
Pt Fin
N° du point de fin.
Rayon
Rayon de l'arc.
Une valeur positive, par exemple 100 m, est définie par le sens horaire
de l'arc de référence Une valeur négative, par exemple -100 m, est
définie par le sens antihoraire de l'arc de référence
P2
Arc de référence
P3
P0
Station d'instrument
P1
Point de début
r
P2
Point de fin
P3
Centre
r
Rayon de l'arc
80
