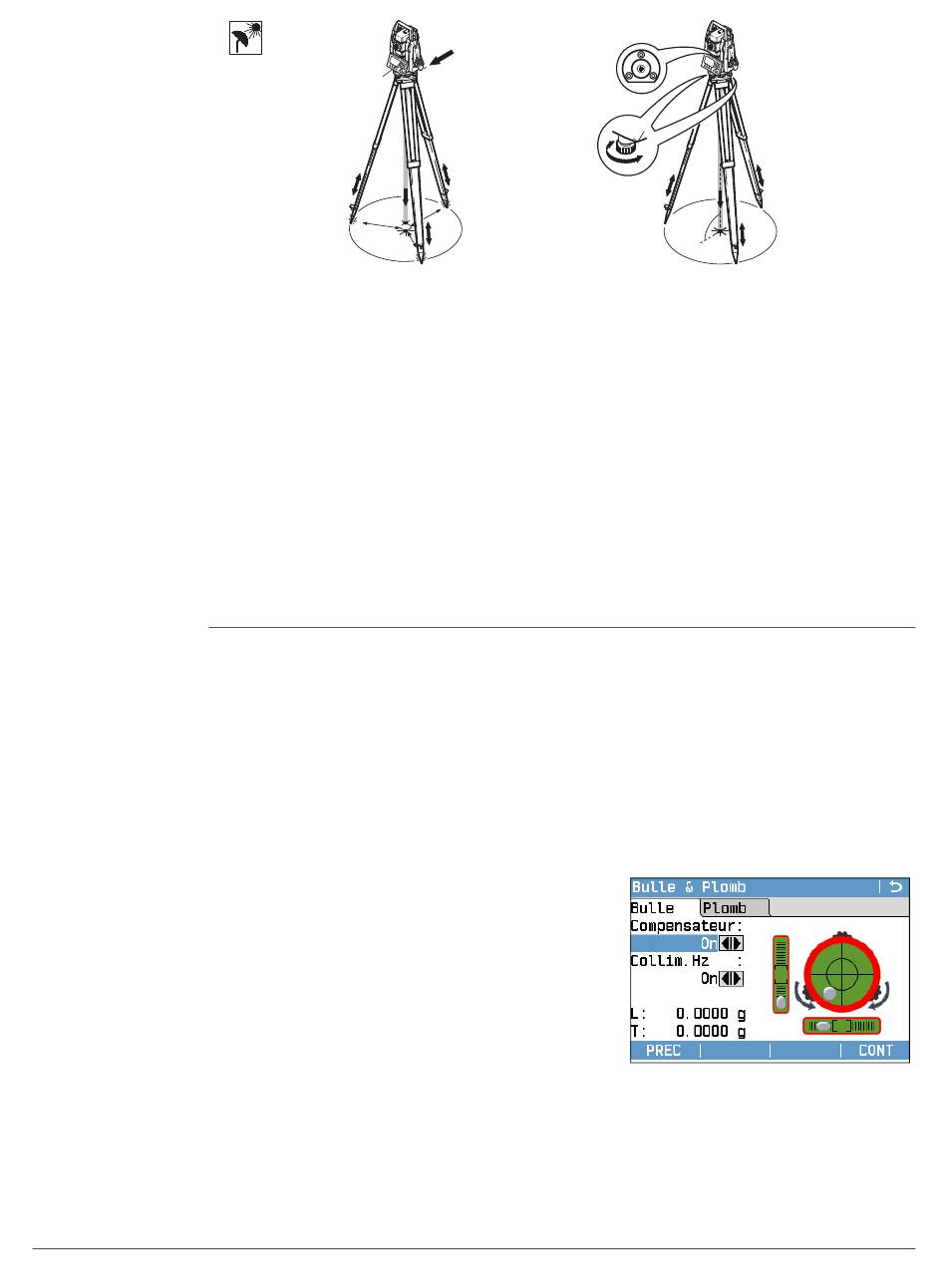

Installation pas à
pas
Calage à l'horizon-
tale de l'instrument
avec la nivelle élec-
tronique, pas à pas
FlexLine plus, Utilisation
3
1
TSOX_013
1.
Allonger les jambes de trépied pour bénéficier d'une position de travail confor-
table. Positionner le trépied au-dessus du repère au sol en le centrant le mieux
possible.
2.
Fixer l'embase et l'instrument sur le trépied.
3.
Allumer l'instrument et si la correction d'inclinaison est configurée sur On, le
plomb laser sera activé automatiquement, et l'écran Bulle & Plomb s'affichera.
Ou presser la touche FNC/Favoris dans un programme et sélectionner NIVELLE.
4.
Déplacer les jambes de trépied (1) et utiliser les vis calantes (6) de l'embase
pour centrer le plomb (4) sur le repère au sol.
5.
Régler les jambes (5) du trépied pour centrer la bulle de la nivelle sphérique (7).
6.
En utilisant la nivelle électronique, tourner les vis calantes (6) de l'embase pour
effectuer un calage à l'horizontale précis de l'instrument. Se reporter au chapitre
"Calage à l'horizontale de l'instrument avec la nivelle électronique, pas à pas".
7.
Centrer l'instrument avec précision au-dessus du repère au sol en déplaçant
l'embase sur le plateau (2).
8.
Répéter les opérations 6. et 7. jusqu'à ce que la précision requise soit obtenue.
La nivelle électronique peut être utilisée pour un calage à l'horizontale précis de
l'instrument à l'aide des vis calantes de l'embase.
1. Tourner l'instrument jusqu'à ce qu'il soit parallèle aux deux vis calantes.
2. Centrer la nivelle circulaire approximativement en tournant les vis calantes de
l'embase.
3. Allumer l'instrument et, si la correction de compensateur est active, le plomb laser
est activé automatiquement, et l'écran Bulle & Plomb apparaît. Sinon, appuyer sur
la touche FNC/Favoris dans n'importe quel programme et sélectionner NIVELLE.
La bulle de la nivelle électronique et les flèches indiquant le sens de rota-
tion des vis calantes s'affichent seulement si l'inclinaison de l'instrument
se trouve dans une certaine plage de calage.
4. Centrer la nivelle électronique du premier
axe en tournant les deux vis calantes. Les
flèches indiquent le sens de rotation exigé.
Le premier axe est calé quand la bulle se
trouve exactement entre les crochets []
représenté sur le tube à 1 axe.
Si le calage est correct, les repères de contrôle sont affichés. Seulement
pour l'écran couleur tactile : si l'instrument n'est pas calé dans un axe, les
icônes du tube de bulle d'axe et la bulle circulaire ont un bord rouge; dans
les autres cas, elles sont noires.
2
6
1
1
7
5
5
4
5
35
