Touches sur la face
latérale
3.2
Ecran

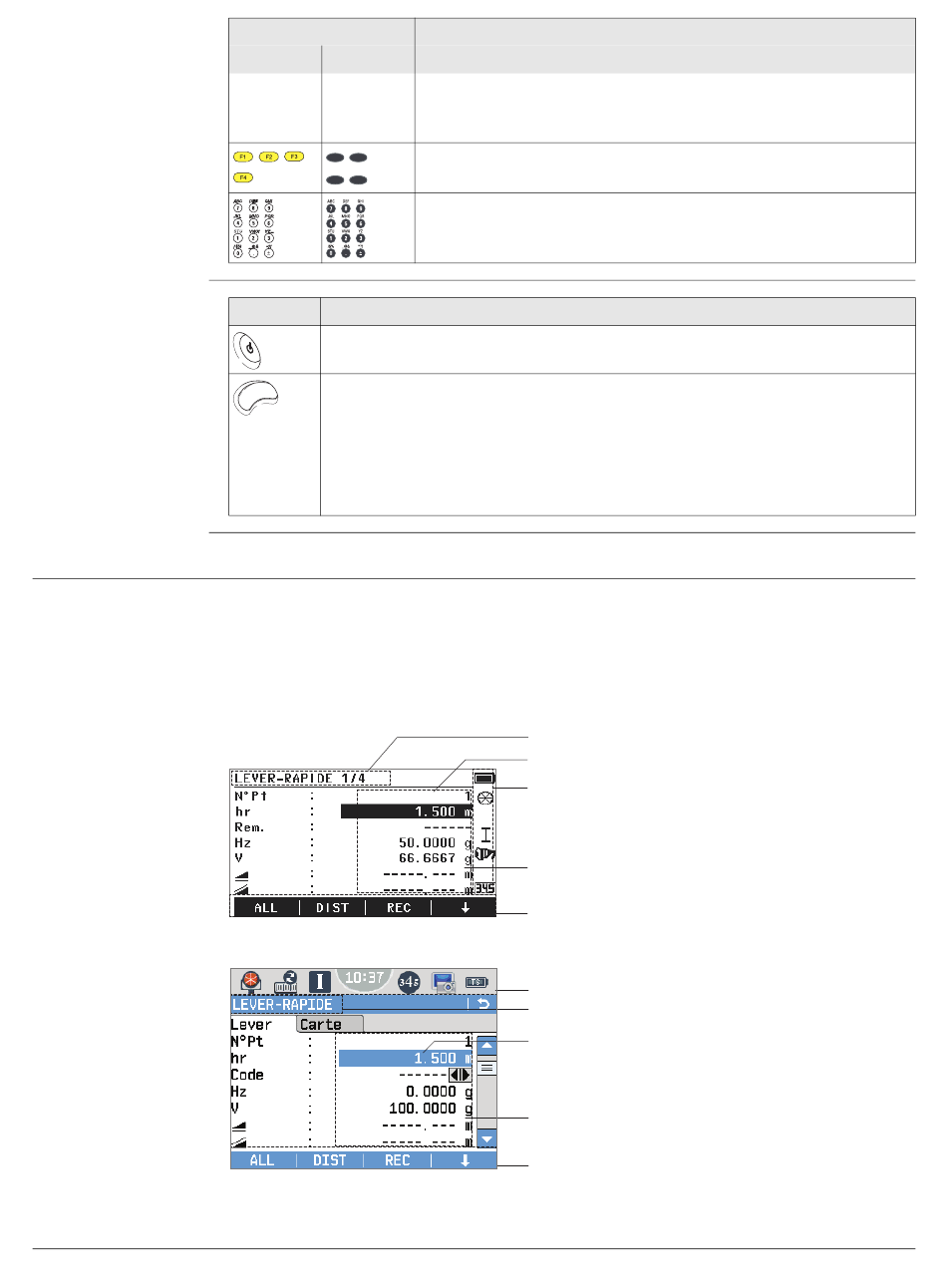

FlexLine plus, Interface utilisateur
Touche
N&B
T&C
,
,
,
, ,
F1
F2
,
F3
F4
Touche
Description
Touche On/Off. Met l'instrument sous/hors tension.
Touche de déclenchement. Touche à accès rapide programmable avec
fonctions ALL ou DIST.
TS06 plus/TS09 plus : Programmable avec les deux fonctions.
TS02 plus: Programmable avec une des deux fonctions.
La touche de déclenchement peut être programmée dans l'écran MENU
CONFIGURATION. Se reporter au paragraphe "5.1 Paramètres de travail".
Ecran
Les instruments sont disponibles avec un écran noir et blanc (N&B) ou un écran tactile
couleur (T&C).
Tous les écrans représentés dans ce manuel sont des exemples. Il est possible
que des versions de firmware locales soient différentes de la version de base.
Ecran noir et blanc :
S_TSOX_001
Ecran tactile couleur :
002873_002
Effleurer un écran, un champ ou un onglet pour démarrer une fonction.
Description
1 pression ESC longue : Retourne au Menu principal. Quitte
un écran ou le mode édition sans enregistrer les changements
effectués.
Touches de fonction affectées aux fonctions contextuelles
indiquées au bas de l'écran.
Clavier alphanumérique pour la saisie de texte et de valeurs
numériques.
a
b
c
a) Titre de l'écran
b) Zone active dans l'écran. Champ actif
d
c) Icônes d'état
d) Champs
e
e) Touches virtuelles
a
b
c
a) Icônes d'état
d
b) Titre de l'écran
c) Zone active dans l'écran. Champ actif
d) Champs
e
e) Touches virtuelles
27
