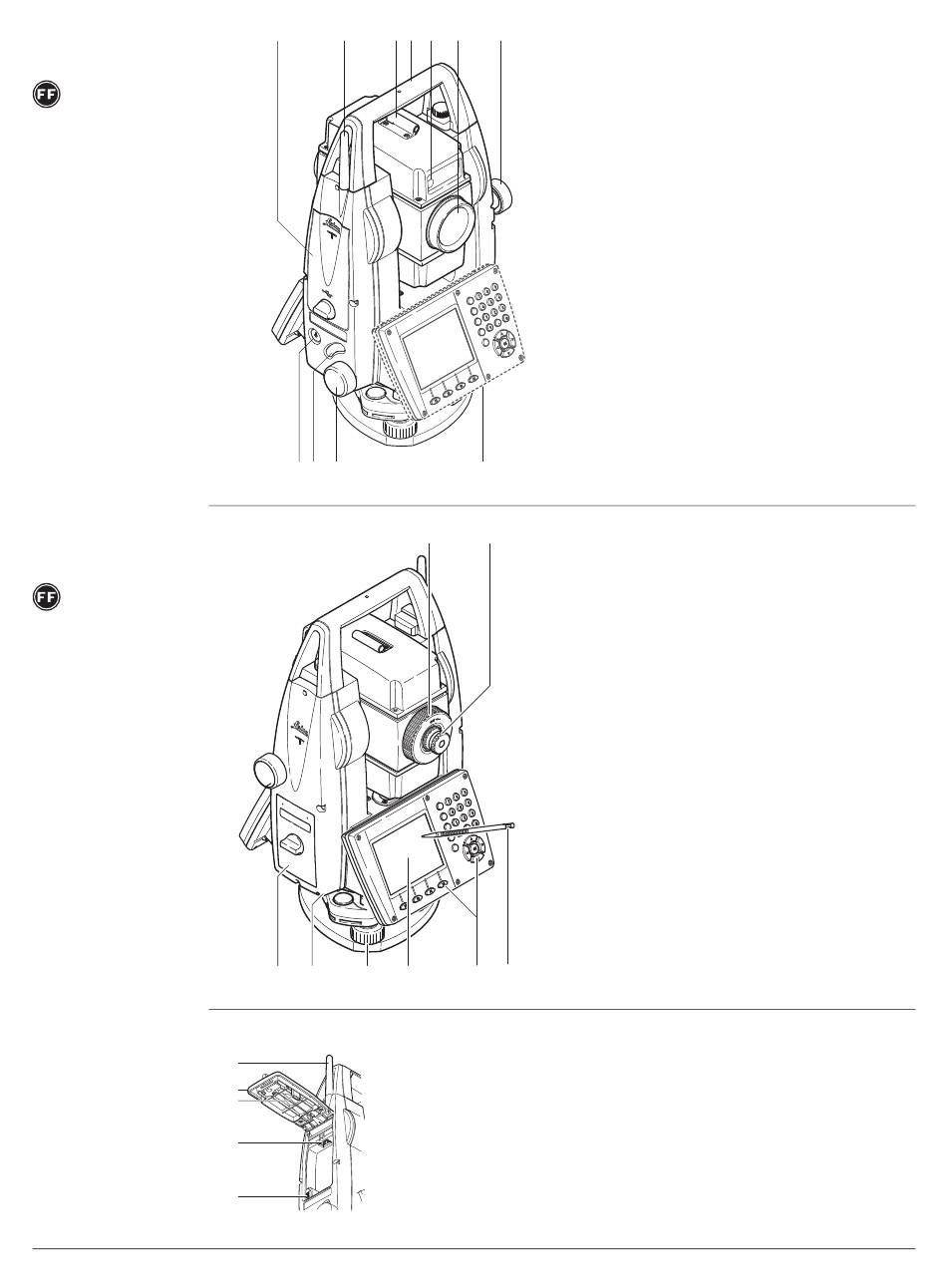

Composants de
l'instrument,
1ère partie
(lunette Finefocus)
Composants de
l'instrument,
2ème partie
Panneau latéral de
communication
FlexLine plus, Description du système
a
b
c d
h i
j
TSOX_009a
n
o
p
q
001947_002
Un panneau latéral de communication est disponible en option pour TS06 plus/TS09 plus.
a
b
c
d
e
TSOX_130
e
f
g
a) Compartiment pour clé mémoire USB et
ports de câble USB
b) Antenne Bluetooth
c) Viseur
d) Poignée de transport amovible avec vis
de fixation
e) Aide électronique à l'alignement (EGL)*
f) Objectif avec module de mesure de
distance électronique (EDM). Sortie du
faisceau laser EDM
g) Commande verticale
h) Touche On/Off
i) Touche de déclenchement
j) Commande horizontale
k) Deuxième clavier**, identique au
premier clavier
* Optionnel pour TS06 plus
k
** Optionnel pour TS06 plus/TS09 plus
l
m
l) Mise au point de l'image de la lunette
m) Oculaire ; réticule de mise au point
n) Couvercle du compartiment de batterie
o) Interface série RS232
p) Vis calante
q) Affichage
r) Clavier, le modèle peut varier en fonc-
tion de l'instrument
r
s
s) Stylet
a) Antenne Bluetooth
b) Couvercle de compartiment
c) Logement du capuchon de clé mémoire
USB
d) Port hôte USB
e) Port appareil USB
25
