7.6.4
Description
Implantation de
point
Implantation d'arc
Implantation de
corde
Implantation
d'angle
Accès
FlexLine plus, Programmes
Implantation

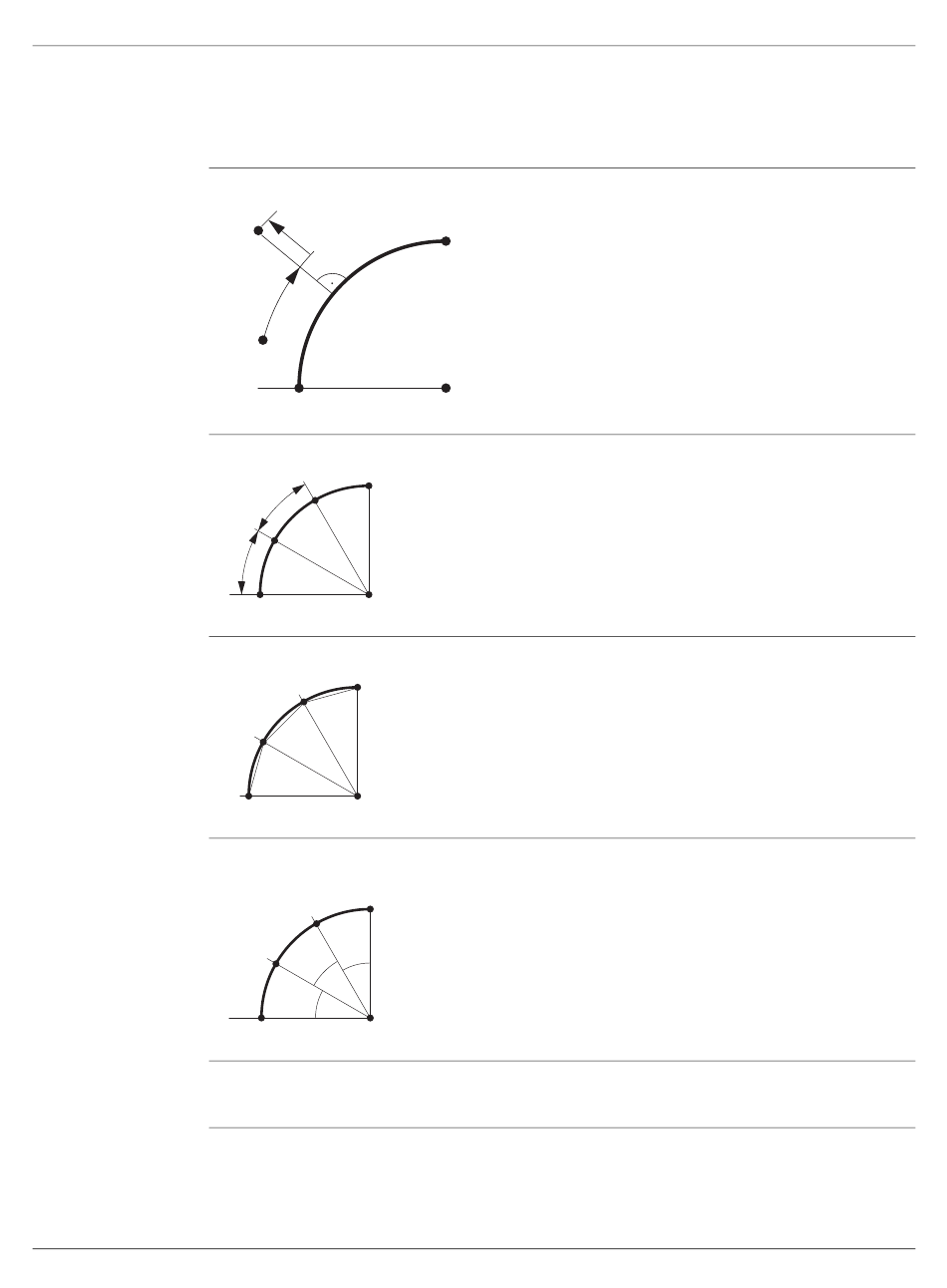

La sous-application Implantation calcule les écarts entre un point mesuré et le point
calculé. Le programme Arc référence prend en charge quatre types d'implantation :
• Implantation de point
• Implantation d'arc
Pour implanter un point en entrant une ligne et un décalage.
P3
c-
b+
P2
a
P1
TSOX_042
Pour implanter une série de points équidistants le long de l'arc.
P4
P3
b
b
P2
a
P1
P0
TSOX_043
Pour implanter une série de cordes équidistantes le long de l'arc.
P3
P4
P2
b
P1
P0
a
TSOX_044
Pour implanter une série de points le long de l'arc définis par les segments angulaires
à partir du centre de l'arc.
P3
P4
P2
b
b
b
a
P0
P1
TSOX_045
1) Presser IMPL dans l'écran Arc référence - Info.
2) Sélectionner une des quatre méthodes d'implantation disponibles.
• Implantation de corde
• Implantation d'angle
P4
P0 Centre de l'arc
P1 Point de début de l'arc
P2 Point mesuré
P3 Implantation de point
P4 Point de fin de l'arc
a
Rayon de l'arc
b+ Décalage en long
P0
c
Décalage en travers
P0 Centre de l'arc
P1 Point de début de l'arc
P2 Implantation de point
P3 Implantation de point
P4 Point de fin de l'arc
A
Rayon de l'arc
B
Longueur de l'arc
P0 Centre de l'arc
P1 Point de début de l'arc
P2 Implantation de point
P3 Implantation de point
P4 Point de fin de l'arc
a
Rayon de l'arc
b
Longueur de corde
P0
Centre de l'arc
P1
Point de début de l'arc
P2
Implantation de point
P3
Implantation de point
P4
Point de fin de l'arc
A
Rayon de l'arc
B
Angle
83
