14.4
Erreur d'index de
compensateur
Accès
Contrôle et
ajustement pas à
pas
FlexLine plus, Contrôles & Ajustements

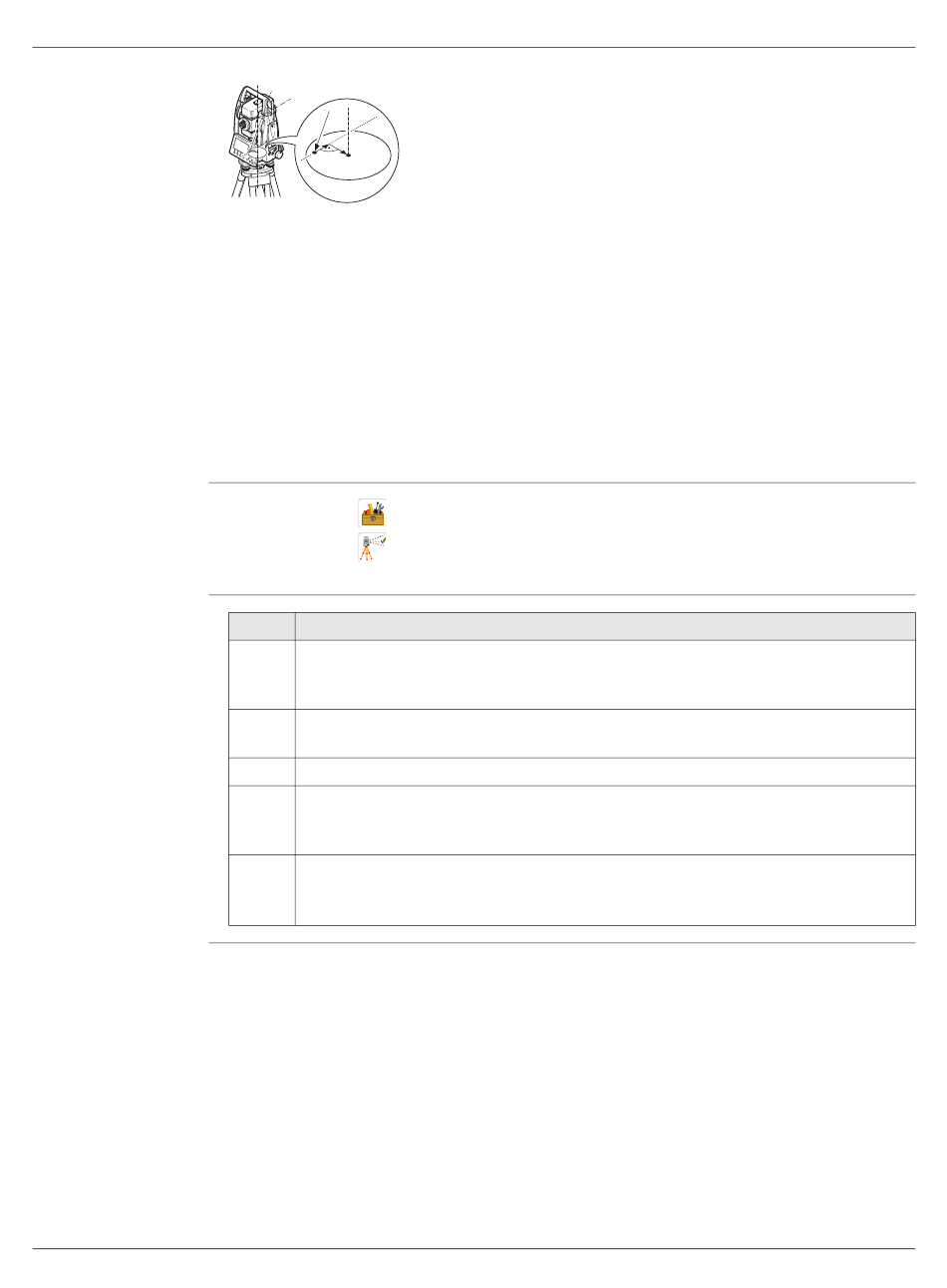

Ajustement du compensateur
a
b
b
a
c
d
TSOX_141
Les erreurs d'index de compensateur (l, t) se produisent quand l'axe vertical de
l'instrument et la verticale sont parallèles, mais que les points zéro du compensateur
et de la nivelle sphérique ne coïncident pas. La procédure de calibrage assure un ajus-
tement électronique du point zéro du compensateur.
Une composante longitudinale dans la direction de la lunette et une composante
transversale perpendiculaire à la lunette définissent le plan du compensateur biaxial
de l'instrument.
L'erreur d'index longitudinale (l) du compensateur a un effet similaire à l'erreur d'index
et affecte toutes les lectures d'angle vertical.
L'erreur d'index transversale (t) du compensateur est similaire à l'erreur d'axe des
tourillons. L'effet de cette erreur est nul quand l'angle horizontal est égal à 0 et
augmente avec l'angle de visée.
1) Sélectionner
Outils à partir du Menu principal.
2) Sélectionner
Calib. à partir du MENU OUTILS Menu.
3) Sélectionner F3 Index Comp.
Etape Description
1.
Caler l'instrument à l'horizontale avec la nivelle électronique. Se reporter au
chapitre "4 Utilisation" - "Calage à l'horizontale de l'instrument avec la nivelle
électronique, pas à pas".
2.
Presser REC pour mesurer la première face. Il n'est pas nécessaire de viser
une cible.
3.
REC pour déclencher la mesure dans l'autre position de lunette.
Si une ou plusieurs erreurs sont supérieures aux limites prédéfinies, il faut
répéter la procédure. Toutes les mesures du cycle actuel sont rejetées et il
n'y a pas de calcul de moyenne avec les résultats des cycles précédents.
4.
Mesurer la cible.
Les écarts types des erreurs d'ajustement déterminées peuvent être calculés
à partir du deuxième cycle.
a) Axe vertical mécanique de l'instrument, également appelé
axe de pivotement
b) Verticale
c) Composante longitudinale (l) de l'erreur d'index du
compensateur.
d) Composante transversale (t) de l'erreur d'index du
compensateur.
164
