7.5.3
Description
Accès
LIGNE DE REFE-
RENCE - Info
FlexLine plus, Programmes

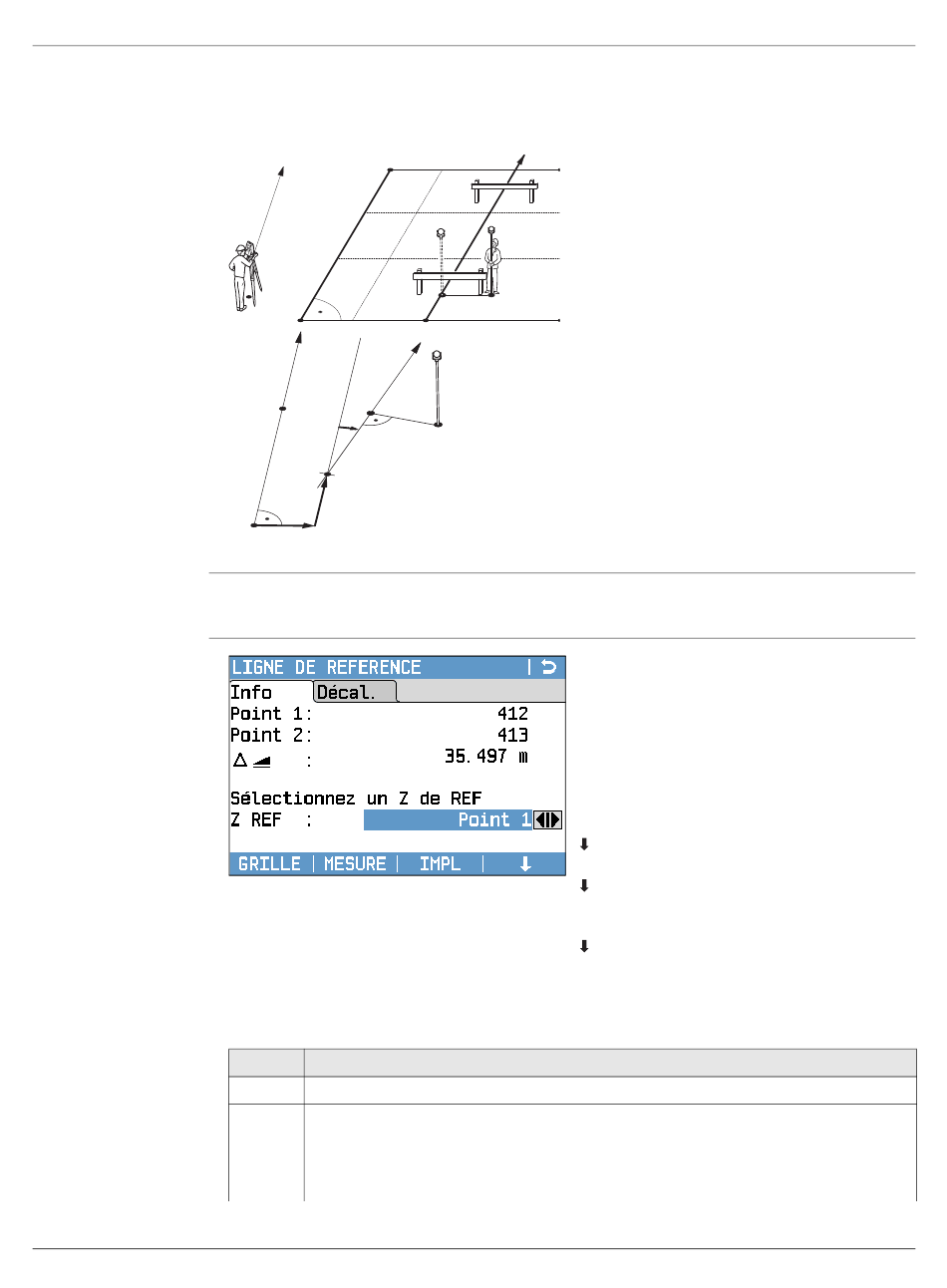

Définition de la ligne de référence
La ligne de base peut être décalée longitudinalement, parallèlement ou verticalement
par rapport au premier point de la ligne de base ou être tournée autour de ce point.
Cette nouvelle ligne créée à partir des décalages est appelée ligne de référence.
Toutes les valeurs mesurées se rapportent à la ligne de référence.
P2
d1
P0
P1
TSOX_034
a
b
P2
r+
P3
d2
P1
d1
TSOX_034a
Après les mesures nécessaires pour la définition de la ligne de base, l'écran LIGNE DE
REFERENCE - Info s'affiche.
Champ Description
∆¥¦
Longueur de la ligne de base.
Z REF
Point 1
Les différences de hauteur sont calculées par rapport à l'altitude
du premier point de référence.
Les différences de hauteur sont calculées par rapport à l'altitude
Point 2
du deuxième point de référence.
d2
P0 Station d'instrument
P1 Point de début
P2 Point de fin
d1 Ligne de base
d2 Ligne de référence
P1 Point de base
P2 Point de base
a
Ligne de base
d1 Décalage parallèle
d2 Décalage en long
P3 Point de référence
r+ Paramètre de rotation
b
Ligne de référence
GRILLE
Pour implanter une grille par rapport à
la ligne de référence.
MESURE
Pour mesurer les éléments Ligne &
Décalage.
IMPL
Pour implanter des points perpendicu-
lairement à la ligne de référence.
NOUV
Pour définir une nouvelle ligne de base.
RAZ
Pour remettre les valeurs de décalage à
0.
SEGMENT
Pour subdiviser une ligne de référence
en un nombre définissable de
segments et implanter les nouveaux
points sur la ligne de référence.
72
