FlexLine plus, Contrôles & Ajustements
Ajustement de l'erreur de l'axe des tourillons
L'erreur de tourillonnement résulte de l'écart entre le tourillonnement mécanique et
la ligne perpendiculaire à l'axe vertical. Cette erreur affecte les angles horizontaux.
Pour déterminer cette erreur, il est nécessaire de viser une cible placée bien au-
dessous ou au-dessus du plan horizontal.
L'erreur de collimation horizontale doit être déterminée avant de démarrer cette
procédure.
1) Sélectionner
Outils à partir du Menu principal.
2) Sélectionner
Calib. à partir du MENU OUTILS Menu.
3) Sélectionner F4 Axe Incl.
1.
Caler l'instrument à l'horizontale avec la nivelle électronique. Se reporter au
chapitre "4 Utilisation" - "Calage à l'horizontale de l'instrument avec la nivelle élec-
tronique, pas à pas".
2.
TSOX_066
3.
Presser REC pour mesurer le point cible.
4.
180°
180°
TSOX_065
Pour le contrôler de la visée horizontale, les écarts Hz et V sont affichés.
5.
Presser REC pour mesurer le point cible.
Les anciennes et nouvelles valeurs seront affichées.
6.
Presser :
• Presser PLUS pour déterminer un autre jeu de données pour le même point
cible. Les valeurs d'ajustement finales seront la moyenne de toute les
mesures.
• Presser CONT pour enregistrer les nouvelles données d'ajustement, ou
• Presser ESC pour quitter la fonction sans enregistrer les nouvelles données
d'ajustement.
Les mêmes messages ou avertissements que ceux mentionnés au chapitre "14.3 Ajus-
tement de la ligne de visée et de l'erreur d'index vertical"peuvent s'afficher.

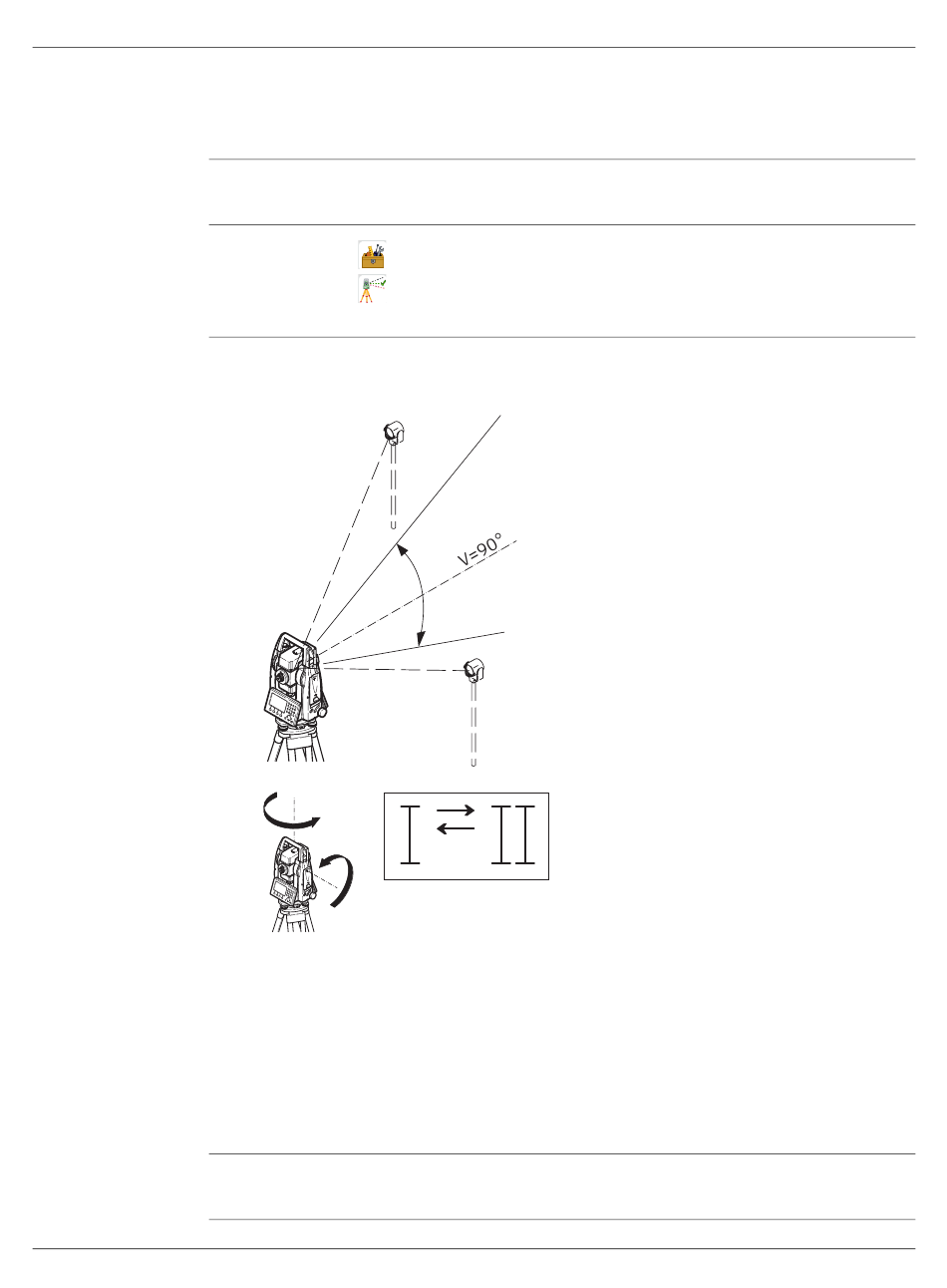

Viser un point à environ 100 m de l'instru-
ment, situé au moins 27° (30 gons) au-
dessus ou en dessous du plan horizontal.
+ 27°
- 27°
Changer la position de la lunette et viser de
nouveau le point cible
