FlexLine plus, Interface utilisateur
Symboles graphiques
Dans certains programmes, un affichage graphique apparaît. L'affichage graphique
• fait office de guide pour trouver le point à implanter.
• permet une meilleure compréhension globale des données utilisées et mesurées
les unes par rapport aux autres.

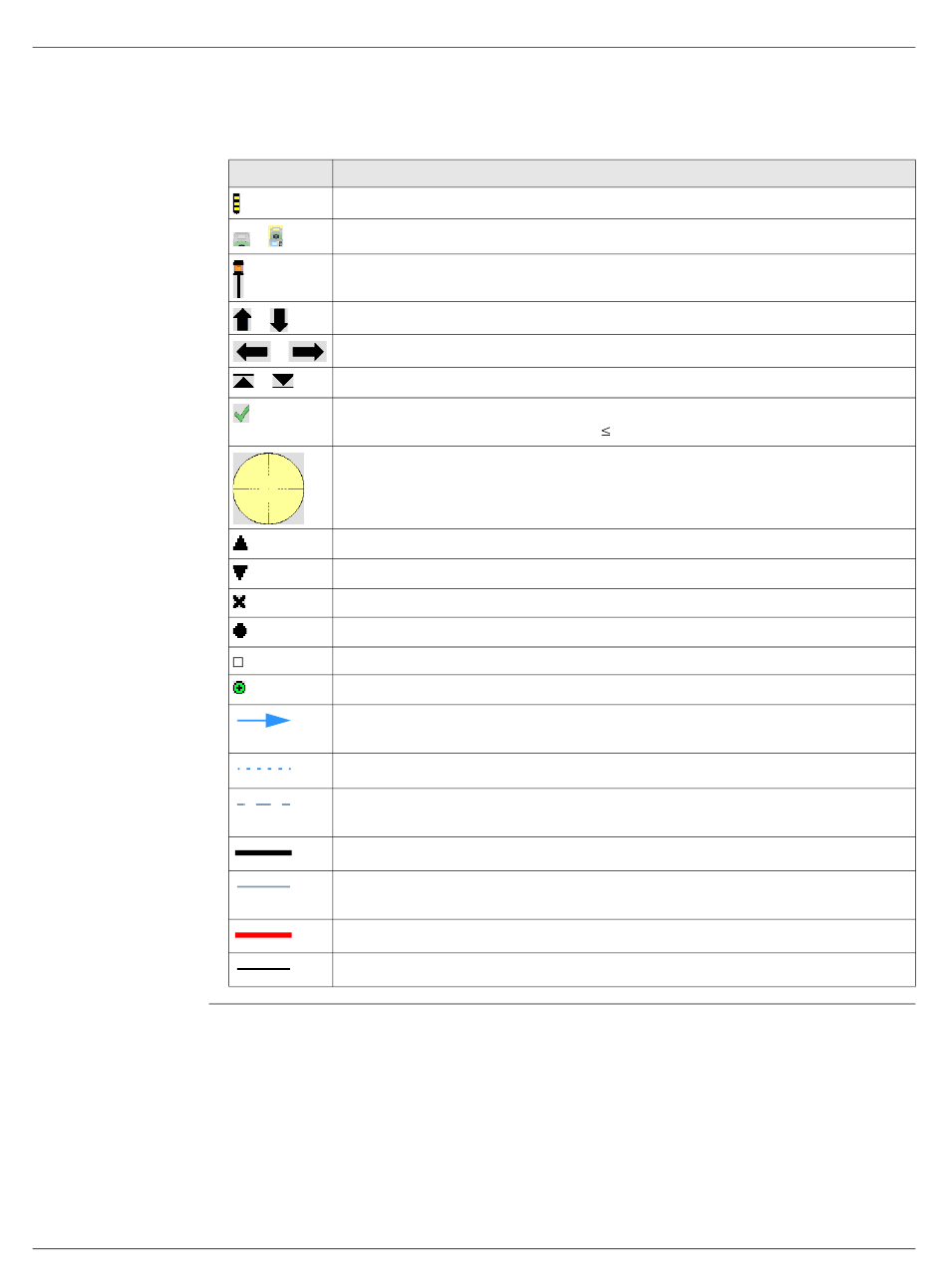

Elément
Description
Point à implanter / point connu
Instrument
/
Position actuelle (mesure avec DIST)
Distance avant/arrière par rapport au point.
/
Distance latérale au point
/
Distance verticale au point
/
Le point à implanter est le point mesuré. La différence entre le point à
implanter et le point mesuré est
Cercle autour du point à implanter, prend en charge la vue de détail,
rayon = 0,5 m
Coordonnées
Station
Centre d'un arc ou d'un cercle
Point mesuré
Des carrés noirs autour du symbole de point signalent les points plans.
Nouveau point
Ligne/arc de référence, droite, courbe ou spirale du point de début au
point de fin
Extension de la ligne/l'arc de référence, droite, courbe ou clothoïde
Distance perpendiculaire à la ligne/l'arc de référence, droite, courbe ou
clothoïde
Limite d'une zone
Connexion entre le dernier point mesuré/sélectionné et le premier point
d'une surface
Limite de lignes de rupture
Lignes de rupture d'une zone
0,03 m
