5 Monteren
5.1 Algemene montage-informatie
De installatie moet met een aardlekschakelaar elektrisch worden beveiligd.
De besturingskast van die installatie moet zodanig zijn gepositioneerd, dat gebruik door onbevoegden onmogelijk is.
Als de installatie per ongeluk wordt uitgeschakeld, kan dat tot schade in het gebouw leiden.
Montagevolgorde
De installatie wordt, overeenkomstig de op een bouwplaats gebruikelijke bouwfasen, op verschillende tijdstippen gemon-
teerd en in bedrijf genomen.
Inbouw van het reservoir met het aansluiten van de afvalwatertoevoer, be- en ontluchtingsleiding en de persleiding waar-
door het afvalwater wordt weggepompt zie "Reservoir bevestigen", pagina 81.
Montage van de besturingskast en het aansluiten van elektrische onderdelen (zie "Besturingskast monteren",
pagina 83).
Eerste inbedrijfstelling (zie "Inbedrijfstelling van de installatie", pagina 85).

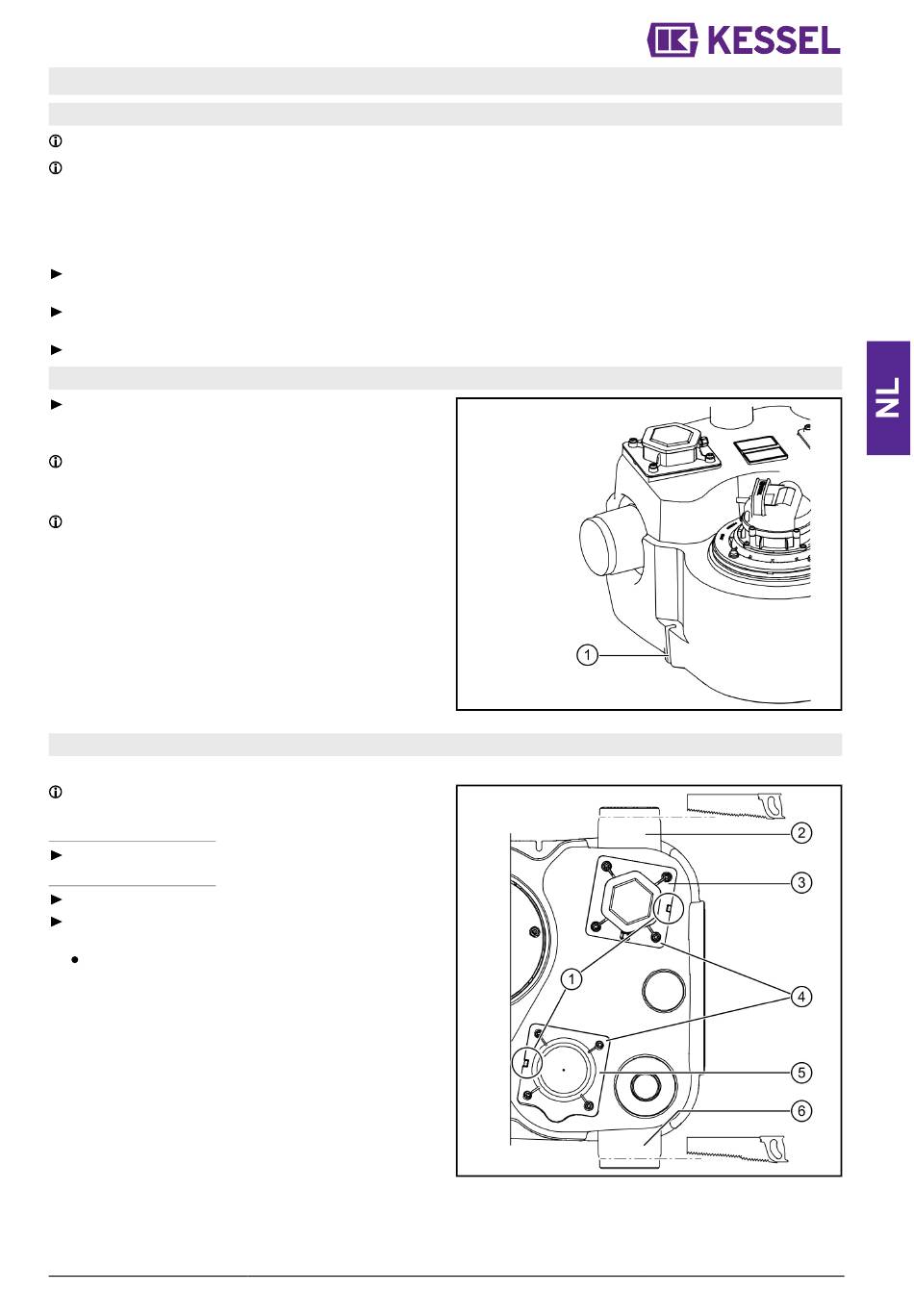

5.2 Reservoir bevestigen
Het reservoir op de juiste plek plaatsen en de beide
bevestigingspunten (1) aan de vloer vastschroeven. Bou-
ten maximaal M8.
Het bevestigingsmateriaal moet zo worden gekozen, dat
een trekbelasting van 200 N per bevestigingspunt moge-
lijk is.
Om de overdracht van geluid te beperken een geluiddem-
pende onderlegmat van KESSEL gebruiken.
5.3 Toevoer en uitloop monteren
Voorbereiding
Gevaar voor functiestoringen door op de niveausensor
afgezette zwevende en vaste stoffen.
Toevoer op aansluiting (2)
Aansluiting bij de aangebrachte snijrand afzagen.
Toevoer op aansluiting (6)
Aansluiting bij de aangebrachte snijrand afzagen.
Niveausensor (3) met de toegangsdeksel van de onder-
houdsopening (5) verwisselen.
Steeds de vier bevestigingsschroeven (4) verwijderen
en de beide modules aanpassen.
De zwenkbeveiliging (1) in de juiste stand positione-
ren.
