Hebeanlage / Einbau- und Betriebsanleitung

Hebeanlage / Einbau- und Betriebsanleitung................................................. 2

EN-

Lifting station/Installation and operating instructions.................................... 20

Poste de relevage / Instructions de pose et d'utilisation.............................. 38

Impianto di sollevamento ibrido / Istruzioni per l'installazione e l'uso...........56

Opvoerinstallatie/ Inbouw- en montagehandleiding......................................74

Przepompownia / Instrukcja zabudowy i obsługi..........................................92

2020/10

All manuals and user guides at all-guides.com

010-974

Aqualift F Basic

Sommaire des Matières pour Kessel Aqualift F Basic

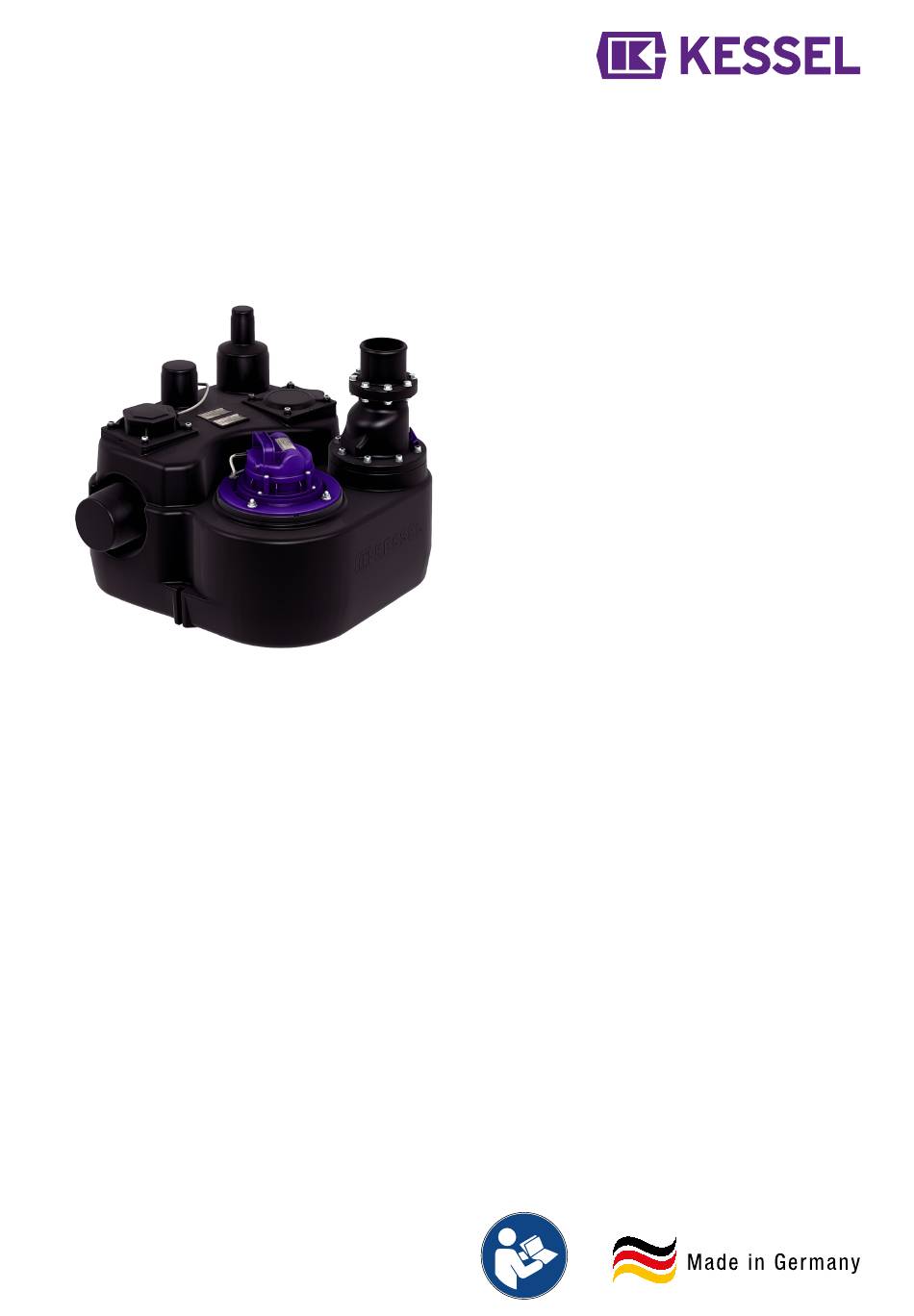

Page 1 All manuals and user guides at all-guides.com Aqualift F Basic Hebeanlage / Einbau- und Betriebsanleitung Hebeanlage / Einbau- und Betriebsanleitung..........2 Lifting station/Installation and operating instructions........20 Poste de relevage / Instructions de pose et d’utilisation......38 Impianto di sollevamento ibrido / Istruzioni per l’installazione e l’uso...56 Opvoerinstallatie/ Inbouw- en montagehandleiding........74...
Page 2 Hebeanlage / Einbau- und Betriebsanleitung Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Page 3 All manuals and user guides at all-guides.com Hinweise zu dieser Anleitung Folgende Darstellungskonventionen erleichtern die Orientierung: Darstellung Erläuterung siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung Prüfen, ob Handsteuerung aktiviert wurde. Handlungsvoraussetzung OK betätigen. Handlungsschritt Anlage ist betriebsbereit. Handlungsergebnis siehe "Sicherheit", Seite 4 Querverweis auf Kapitel 2...
Page 4 Der Betreiber der Anlage ist dazu verpflichtet: eine Gefährdungsbeurteilung zu erstellen, entsprechende Gefährdungszonen zu ermitteln und auszuweisen, Sicherheitsunterweisungen durchzuführen, gegen die Benutzung durch Unbefugte zu sichern. Person freigegebene Tätigkeiten an KESSEL-Anlagen Betreiber Sichtprüfung, Batterietausch Sachkundiger (kennt, ver- Entleerung, Reinigung steht Betriebsanweisung)
Page 5 All manuals and user guides at all-guides.com WARNUNG Transportrisiko/Eigengewicht der Anlage! Gewicht der Anlage/Anlagenbestandteile prüfen (siehe "Technische Daten", Seite 8). Auf richtiges Heben und Arbeitsergonomie achten. ACHTUNG Kontaminierte Oberfläche! Anlage und Umgebung können durch Keime verunreinigt sein. Keine Nahrungsmittel im selben Raum lagern oder konsumieren. Berühren der Oberfläche vermeiden, sichtbaren Schmutz entfernen.
Page 6 Bohrschablone für Schaltgerät Produktbeschreibung Die Hebeanlage Aqualift F Basic (im folgenden Anlage benannt) ist für das Abpumpen von fäkalienfreiem und fäkalienhal- tigem Abwasser vorgesehen. Der Anlagenbehälter nimmt die Pumpe und den Niveausensor (Schwimmerschalter) auf. Die Baugruppen sind auf das mitgelieferte KESSEL-Schaltgerät abgestimmt.
Page 7 All manuals and user guides at all-guides.com Baugruppen Schaltgerät Anschluss für Druckleitung Gehäuse Rückflussverhinderer Klappe Rückflussverhinderer Niveaufühler (Schwimmerschalter) * Pumpe Anlagenbehälter Anlüftevorrichtung Anschluss Entlüftungsleitung (10) Typenschild (11) Wartungsöffnung * (12) Zulauf (verschiedene Optionen) (13) Anschluss Handmembranpumpe * je nach Einsatzform gegenseitig getauscht (siehe "Zu- und Auslauf montieren", Seite 9) Funktionsprinzip Anzeigen, Bedientasten und deren Funktionen...
Page 8 All manuals and user guides at all-guides.com Technische Daten Schaltgerät Maximale Leistung (kW) am Schaltausgang (bei cos φ = 1) 1,8 KW Nennstrombereich 3 - 8 A Gewicht 0,5 kg Abmessungen (LxBxT), mm 140x150x75 Betriebsspannung 230V / 50Hz Leistung, Standby 2,5 W Potentialfreier Kontakt max.
Page 9 Schrauben maximal M8. Befestigungsmittel so wählen, dass eine Zuglast von min- destens 200 N je Befestigungspunkt getragen werden kann. Um die Schallübertragung zu minimieren KESSEL schall- dämmende Unterlegmatte verwenden. Zu- und Auslauf montieren Vorbereitung Gefahr von Funktionsstörungen durch sich am Niveauge- ber ablagernde Schweb- und/oder Feststoffe.
Page 10 All manuals and user guides at all-guides.com Montage Der Zulauf kann an verschiedenen Positionen des Anlagen- behälters montiert werden: Pos. Anschluss DN 100 DN 100 DN 80 DN 50 oder DN 100 Anbohrfläche, maximal DN 100. Sicherstellen, dass rückstauendes Abwasser nicht in die Zulaufleitung gelangt.
Page 11 All manuals and user guides at all-guides.com Schaltgerät montieren Montageposition wählen, dabei Folgendes sicherstellen: Eine Schutzkontaktsteckdose befindet sich in unmittel- barer Nähe zum Schaltgerät. Die Anschlusskabel von Abwasserpumpe und Schwimmerschalter können fachgerecht installiert und bis zum Schaltgerät geführt werden. Das Schaltgerät kann sicher und ausreichend befestigt werden.
Page 12 All manuals and user guides at all-guides.com Anschlussplan (Mono) (1) Netzanschluss (3) Schwimmerschalter (4) Alarm Braun Grün/ Gelb Grau Anschluss für Anschluss für Gelb externen Fern- externen Fern- Weiß Grün signalgeber/ signalgeber/ Blau Rosa Nicht potentialfreien potentialfreien belegt Kontakt (optio- Kontakt (optio- (2) Abwasserpumpe Braun...
Page 13 All manuals and user guides at all-guides.com Inbetriebnahme Für die Inbetriebnahme ist die EN 12056-4 zu beachten. Trockenlaufen der Pumpen (Luft wird angezogen) über einen längeren Zeitraum (>30 Sekunden) unbedingt vermeiden. Die Pumpen könnten beschädigt werden. Niemals Pumpen einschalten, wenn der Anlagenbehälter nicht mindestens bis zum Pegelstand Minimum befüllt ist. Inbetriebnahme der Anlage Schaltgerät initialisieren Schaltgerät mit Netzspannung versorgen.
Page 14 All manuals and user guides at all-guides.com Betrieb Der Rückflussverhinderer muss während des Betriebs funktionstüchtig sein. Automatikbetrieb Die Anlage befindet sich im Automatikbetrieb, wenn kein Fehler erkannt wurde und die Betriebs-LED (1) grün leuch- tet. Die Abwasserpumpe wird entsprechend dem Abwasserpe- gel ein- und ausgeschaltet.
Page 15 All manuals and user guides at all-guides.com Betriebszustände Signalton Beschreibung Maßnahme grün orange orange (Intervall) rot (2) (4) /(5) Netzausfall, keine Bat- Netzspannung terieüberwachung wiederherstellen Betriebsbereit Anlagenbehälter voll, es Keine Maßnahme notwen- wird in Kürze abgepumpt dig, Abwasserpumpe kann mit Taster (8) ausgeschaltet Anlagenbehälter werden (siehe "Handbetrieb") wird leergepumpt...
Page 16 All manuals and user guides at all-guides.com Handbetrieb LED - Handbetrieb Taste Pumpe Der Handbetrieb kann mit dem Taste (8) aktiviert werden. Es findet dann kein automatisches Einschalten der Abwasser- pumpe mehr statt. Wird der Handbetrieb während des Abpumpens eingeschal- tet, schaltet das die Abwasserpumpe aus.
Page 17 All manuals and user guides at all-guides.com Wartung Bei der Wartung ist die EN 12056-4 zu beachten. Wartungsintervall Die Wartung muss gemäß Normvorgabe in folgenden Zeitabständen erfolgen: 1/4-jährlich bei Anlagen in Gewerbebetrieben 1/2-jährlich bei Anlagen in Mehrfamilienhäusern jährlich bei Anlagen in Einfamilienhäusern Sichtkontrolle Die Anlage ist monatlich vom Betreiber durch Beobachtung von zwei Schaltspielen auf Betriebsfähigkeit und Dichtheit zu überprüfen.
Page 18 All manuals and user guides at all-guides.com Sicherstellen, dass die Entlüftungsbohrungen (9) frei von Schweb- und Feststoffen sind, ggf. reinigen Rückflussverhinderer (1) ausbauen und reinigen. Dazu Schrauben (10) und (11) herausschrauben und Rück- flussverhinderer (1) seitlich herausschieben Rückflussverhinderer (1) wieder montieren. Dabei sicher- stellen, dass sich die Anlüftvorrichtung (2) wie abgebildet in senkrechter Position befindet.
Page 19 All manuals and user guides at all-guides.com Hilfe bei Störungen Fehler Ursache Abhilfemaßnahmen Keine Netzspannung vorhanden Netzspannung prüfen Hausstrom-Sicherung hat ausgelöst Sicherung wieder einschalten Anschlussleitung beschädigt Reparatur nur durch Elektrofachkräfte/Service- Pumpe läuft nicht partner Schwimmerschalter defekt Kundendienst kontaktieren Überhitzung Tauchpumpe schaltet sich nach Temperatur- rückgang selbsttätig wieder ein Falsches Schwimmerschalter blockiert...
Page 20 Lifting station/Installation and operating instructions Dear customer, As a premium manufacturer of innovative products for draining technology, KESSEL offers integrated system solutions and customer-oriented service. In doing so, we set the highest quality standards and focus firmly on sustainability - not only with the manufacturing of our products, but also with regard to their long-term operation and we strive to ensure that you and your property are protected over the long term.
Page 21 All manuals and user guides at all-guides.com Notes on this manual The following conventions make it easier to navigate the manual: Symbol Explanation See Figure 1 Position number 5 from the adjacent figure Action step in figure Check whether manual control has been Prerequisite for action activated.
Page 22 Person Approved activities on KESSEL systems Operating company Visual check, inspec- tion, change of battery Technical expert, (familiar with, Emptying, cleaning...
Page 23 All manuals and user guides at all-guides.com NOTICE Contaminated surface! The system and surroundings can be contaminated by germs. Do not store or consume any food in the same room. Avoid touching the surface, remove visible dirt. After work is complete, wash your hands. Prescribed personal protective equipment! Always use personal protective equipment during installation, maintenance and disposal work on the system.
Page 24 Product description The Aqualift F Basic lifting station (referred to as the "system" in the following) has been designed for pumping faecal and faecal-free wastewater. The system tank houses the pump and the level sensor (float switch). The assemblies are matched to the KESSEL control unit supplied.
Page 25 All manuals and user guides at all-guides.com Assemblies Control unit Connection for pressure pipe Backwater preventer housing Flap, backwater preventer Level sensor (float switch) * Pump System tank Backwash device Connection for ventilation pipe (10) Type plate (11) Maintenance opening * (12) Inlet (various options) (13)
Page 26 All manuals and user guides at all-guides.com Technical data Control unit Maximum power (kW) at the switch output (if cos φ = 1) 1.8 kW Nominal current range 3 - 8 A Weight 0.5 kg Dimensions (LxWxD), mm 140x150x75 Operating voltage 230V / 50Hz Standby power 2.5 W...
Page 27 (1). Screws maximum Choose fasteners capable of bearing a tensile load of at least 200 N per fastening point. Use KESSEL sound insulating underlay mat to minimise sound transfer. Mounting the inlet and outlet...
Page 28 All manuals and user guides at all-guides.com Installation The inlet can be mounted at various positions on the system tank: Item Connection DN 100 DN 100 DN 80 DN 50 or DN 100 Scoring surface, maximal DN 100. Ensure that backflowing wastewater does not get into the inlet pipe.
Page 29 All manuals and user guides at all-guides.com Installing the control unit Select installation position taking the following into account: There is a safety socket in the direct vicinity of the con- trol unit. The connecting cable from the wastewater pump and float switch can be installed correctly and routed to the control unit.
Page 30 All manuals and user guides at all-guides.com Connection diagram (Mono) (1) Voltage (3) Float switch (4) Alarm Brown Green/ Yellow Grey Connection for Connection for yellow external remote external remote White Green signal genera- signal genera- Blue Pink Not used tor/potential-free tor/potential-free Brown...
Page 31 All manuals and user guides at all-guides.com Commissioning Observe EN 12056-4 for the commissioning. Always avoid the pumps running dry (air is drawn in) for longer periods (> 30 seconds). The pumps can become dam- aged. Never switch on the pump if the system tank is not filled at least up to the minimum level. Commissioning the system Initialising the control unit Supply the control unit with mains power.
Page 32 All manuals and user guides at all-guides.com Operation The backflow preventer must be fully functional during operation. Automatic operation The system is in automatic operation, if there are no errors detected and the operating LED (1) is illuminated in green. The wastewater pump is switched on and off in accordance with the wastewater level.
Page 33 All manuals and user guides at all-guides.com Operating states Acoustic signal Description Measure Green Orange orange (interval) (4)/(5) Power outage, no Restore the mains voltage battery monitoring Ready for operation System tank full, will No action required, waste- be pumped out shortly water pump can be switched off with button (8) (see Pumping sys-...
Page 34 All manuals and user guides at all-guides.com Manual operation Manual operation LED (8) Pump button Manual operation can be activated using the button (8). The wastewater pump is no longer switched on automatically. If manual operation is switched on during the pumping process, the wastewater pump switches off.
Page 35 All manuals and user guides at all-guides.com Maintenance Observe EN 12056-4 for maintenance. Maintenance interval According to standard specifications, maintenance must be carried out at the following intervals: 1/4-yearly for systems in commercial operations 1/2-yearly for systems in apartment buildings Yearly for systems in single-family homes Visual inspection The system must be checked once every month by the operator through observation of two switching cycles for opera-...
Page 36 All manuals and user guides at all-guides.com Make sure that the ventilation holes (9) are free from sus- pended matter and solids, clean if necessary. Remove and clean the backflow preventer (1). To do so, unscrew screws (10) and (11) push out the backflow pre- venter (1) sidewards.
Page 37 All manuals and user guides at all-guides.com Troubleshooting Error Cause Remedial measures No mains voltage available Check mains voltage Main power circuit breaker has tripped Switch circuit breaker on again Connection cable damaged Repair only by qualified electricians/service partners Pump is not running Float switch defective Contact Customer Services Overheating...
Page 38 Poste de relevage / Instructions de pose et d’utilisation Chère cliente, cher client, En qualité de producteur de pointe de produits novateurs dans le domaine de la technique d’assainissement, KESSEL pro- pose des réponses systématiques globales et un service orienté aux besoins de la clientèle. Nous misons simultanément sur les normes de qualité...
Page 39 All manuals and user guides at all-guides.com Informations spécifiques aux présentes instructions Les conventions de représentation suivantes facilitent l’orientation : Représentation Explication voir figure 1 Numéro de repère 5 de la figure ci-contre Action de la figure Vérifier si la commande manuelle a été acti- Condition de réalisation de l’action vée.
Page 40 à risques s’y rapportant et d'attirer l’attention sur ces zones, de veiller à la mise en pratique de formations se rapportant aux consignes de sécurité, de le protéger contre l’utilisation par des personnes non autorisées. Personne Activités autorisées sur les systèmes KESSEL Exploitant Contrôle visuel, remplacement de la batterie Technicien spécialisé...
Page 41 All manuals and user guides at all-guides.com AVERTISSEMENT Risque lié au transport / attention au poids propre du système ! Contrôler le poids du système / des composants du système(cf. "Caractéristiques techniques", page 44). Veiller à un levage dans le respect d’une ergonomie correcte. AVIS Surface contaminée ! Le système et l’environnement peuvent être souillés par des germes.
Page 42 Description du produit Le poste de relevage KESSEL Aqualift F Basic (désigné ci-après poste) est destiné au pompage des eaux usées avec et sans matières fécales. La pompe et le détecteur de niveau (interrupteur à flotteur) sont logés dans la cuve. Tous les compo- sants sont adaptés au gestionnaire KESSEL fourni.
Page 43 All manuals and user guides at all-guides.com Composants Gestionnaire Raccord de la conduite de refoulement Boîtier du dispositif antiretour Clapet du dispositif antiretour Détecteur de niveau (interrupteur à flotteur)* Pompe Cuve Dispositif de purge d'air Raccord de la conduite d'aération et de ventilation (10) Plaque signalétique (11)
Page 44 All manuals and user guides at all-guides.com Caractéristiques techniques Gestionnaire Puissance maximale (kW) à la sortie de commutation (pour cos φ = 1) 1,8 KW Plage de courant nominal 3 à 8 A Poids 0,5 kg Dimensions (LxlxH), mm 140x150x75 Tension de service 230V / 50Hz Puissance en veille...
Page 45 200 N. Afin de réduire au minimum la transmission acoustique, utiliser la plaque d’isolation phonique de KESSEL. Montage de l’arrivée et de la sortie Préparation Risque de dysfonctionnements dus aux dépôts de sub- stances en suspension et/ou de matières solides sur le...
Page 46 All manuals and user guides at all-guides.com Montage Le montage de l'arrivée est possible à différents endroits de la cuve : Pos. Raccord DN 100 DN 100 DN 80 DN 50 ou DN 100 Surfaces de perçage, DN 100 max. S'assurer que les eaux usées qui refluent ne pénètrent pas dans la conduite d'arrivée.
Page 47 All manuals and user guides at all-guides.com Montage du gestionnaire Choisir l'emplacement prévu au montage en veillant aux points suivants : Proximité directe du gestionnaire d'une prise secteur avec terre. Installation correcte du câble de raccordement de la pompe et de l'interrupteur à flotteur à amener jusqu'au gestionnaire.
Page 48 All manuals and user guides at all-guides.com Schéma de raccordement (Mono) (1) Raccordement au réseau (3) Interrupteur à flotteur (4) Alarme Brun Vert/ Jaune Gris Raccord pour le Raccord pour le jaune report d'alarme / report d'alarme / Blanc Vert contact sec contact sec Bleu...
Page 49 All manuals and user guides at all-guides.com Mise en service La norme EN 12056-4 doit être respectée lors de la mise en service. Éviter impérativement toute marche à sec des pompes (l'air est aspiré) pendant une longue durée (>30 secondes). Cela pourrait endommager les pompes.
Page 50 All manuals and user guides at all-guides.com Fonctionnement Le dispositif antiretour doit demeurer apte au fonctionnement pendant le service. Mode automatique Le poste fonctionne en mode automatique lorsqu'aucun défaut n’a été détecté et que le voyant de fonctionnement vert (1) est allumé. La pompe démarre et s'arrête suivant le niveau des eaux usées.
Page 51 All manuals and user guides at all-guides.com États de service Voyant Signal acous- Contact orange tique Description Action Vert Rouge Orange (4) / (inter- valle) Panne de secteur, pas de Rétablir la tension de réseau surveillance de la batterie En ordre de marche Cuve pleine, le pom- Aucune démarche n'est page démarre sous peu...
Page 52 All manuals and user guides at all-guides.com Mode manuel Voyant - Mode manuel (8) Touche Pompe L'activation du mode manuel s'effectue via la touche (8). La pompe n'est plus automatiquement mise en service dans ce cas. L'actionnement du mode manuel pendant le pompage a pour effet de mettre la pompe hors service.
Page 53 All manuals and user guides at all-guides.com Maintenance La norme EN 12056-4 doit être respectée lors de la maintenance. Intervalle de maintenance Procéder à la maintenance selon les prescriptions de la norme en respectant au moins les intervalles suivants : Maintenance trimestrielle des postes dans les entreprises commerciales, artisanales ou industrielles Maintenance semestrielle des postes dans les maisons à...
Page 54 All manuals and user guides at all-guides.com S'assurer de l'absence de substances en suspension et de matières solides dans les orifices de ventilation (9), nettoyer si nécessaire Démonter le dispositif antiretour (1) et le nettoyer. Dévis- ser les vis (10) et (11) décaler le dispositif antiretour (1) latéralement vers l'extérieur Remonter le dispositif antiretour (1).
Page 55 Déclenchement du fusible principal Réactiver le fusible Cordon d'alimentation défectueux Réparation par un électricien qualifié / un parte- Pompe ne fonc- naire de SAV de KESSEL tionne pas Flotteur défectueux Informer le service après-vente si nécessaire Surchauffe La pompe submersible se remet automatique- ment en marche après la chute de la tempéra-...
Page 56 Cara cliente, caro cliente, in qualità di produttore premium di prodotti innovativi per la tecnica di drenaggio, KESSEL offre soluzioni di sistema integrate e un servizio orientato al cliente. Puntiamo sui massimi standard qualitativi e ci impegniamo coerentemente per la sosteni- bilità...
Page 57 All manuals and user guides at all-guides.com Indicazioni sulle presenti istruzioni Le seguenti convenzioni illustrative semplificano l’orientamento: Simbolo Spiegazione vedere figura 1 Posizione numero 5 della figura accanto Passaggio procedurale nella figura Controllare se il comando manuale è stato Presupposti per l’azione attivato.
Page 58 Persona Mansioni ammesse sugli impianti KESSEL Esercente Controllo visivo, sosti- tuzione della batteria Esperto (conosce e com- Svuotamento, puli- prende le istruzioni per l’uso)
Page 59 All manuals and user guides at all-guides.com AVVISO Superficie contaminata! L’impianto e l’ambiente circostante possono essere contaminati dai batteri. Non conservare o consumare alimenti nello stesso locale. Evitare di toccare la superficie, rimuovere la sporcizia evidente. Dopo la fine dei lavori, lavarsi le mani. Dispositivi di protezione individuale prescritti! In occasione dell’installazione, della manutenzione e dello smaltimento dell’impianto, impiegare sempre i disposi- tivi di protezione.
Page 60 Descrizione del prodotto L’impianto di sollevamento ibrido Aqualift F Basic (denominato di seguito impianto) è pensato per il pompaggio di svuota- mento delle acque di scarico contenenti e non contenenti sostanze fecali. Il serbatoio dell’impianto accoglie la pompa e il sensore di livello (interruttore a galleggiante).
Page 61 All manuals and user guides at all-guides.com Gruppi costruttivi Centralina Collegamento per il condotto di mandata Alloggiamento del blocco antiriflusso Cerniera del blocco antiriflusso Sensore di livello (interruttore a galleggiante)* Pompa Serbatoio Dispositivo di sfiato Collegamento del condotto di aerazione e sfiato (10) Targhetta (11)
Page 62 All manuals and user guides at all-guides.com Dati tecnici Centralina Potenza massima (kW) all’uscita di commutazione (con cos φ = 1) 1,8 kW Gamma di corrente nominale 3 - 8 A Peso 0,5 kg Misure (Lu x La x Pr), mm 140x150x75 Tensione di funzionamento 230 V / 50 Hz...
Page 63 200 N per ogni punto di fissaggio. Per minimizzare la propagazione del suono, usare un tappeto di isolamento acustico KESSEL. Montaggio di entrata e uscita Preparazione Pericolo di disturbi di funzionamento a causa di sostanze in sospensione o solide depositate sul sensore di livello.
Page 64 All manuals and user guides at all-guides.com Montaggio L’entrata può essere montata in diverse posizioni sul serba- toio: Collegamento DN 100 DN 100 DN 80 DN 50 o DN 100 Superficie perforabile, max DN 100. Accertare che le acque di scarico stagnanti non giungano nel condotto di alimentazione.
Page 65 All manuals and user guides at all-guides.com Montaggio della centralina Scegliere la posizione di montaggio accertando che: Una presa con contatto di terra si trovi nelle immediate vicinanze della centralina. I cavi di collegamento di pompa delle acque di scarico e interruttore a galleggiante possano essere installati a regola d’arte e condotti fino alla centralina.
Page 66 All manuals and user guides at all-guides.com Schema di collegamento (Mono) (1) Voltaggio (3) Interruttore a galleggiante (4) Allarme Marrone (C) Verde/ Giallo Grigio Collegamento Collegamento Giallo per il segnala- per il segnala- Bianco Verde tore a distanza / tore a distanza / Rosa contatto a poten- contatto a poten-...
Page 67 All manuals and user guides at all-guides.com Messa in funzione Per la messa in funzione deve essere rispettata la norma EN 12056-4. Impedire assolutamente il funzionamento a secco delle pompe (aspirazione di aria) per un periodo prolungato (>30 secondi). Le pompe potrebbero subire dei danni. Non accendere mai le pompe se il serbatoio non è...
Page 68 All manuals and user guides at all-guides.com Funzionamento Il blocco antiriflusso deve essere operativo durante il funzionamento. Funzionamento automatico L’impianto si trova in funzionamento automatico se non sono stati identificati errori e se il LED di funzionamento (1) è illuminato di verde. La pompa delle acque di scarico viene accesa e spenta in base al livello delle acque di scarico.
Page 69 All manuals and user guides at all-guides.com Stati di funzionamento Segnale aran- acustico Descrizione Compito verde rosso aran- (inter- cio (3) (4) / vallo) Guasto della rete elettrica, Ripristinare la ten- nessun monitoraggio batteria sione di rete elettrica Condizione di prontezza per il funzionamento Contenitore dell’impianto Nessuna misura necessa-...
Page 70 All manuals and user guides at all-guides.com Funzionamento manuale LED – funziona- Tasto della pompa mento manuale Il funzionamento manuale può essere attivato con il tasto (8). Successivamente non avverrà alcuna accensione auto- matica della pompa delle acque di scarico. Se il funzionamento manuale viene acceso durante il pom- paggio di svuotamento, la pompa delle acque di scarico si spegne.
Page 71 All manuals and user guides at all-guides.com Manutenzione Per la manutenzione è necessario osservare la norma EN 12056-4. Intervallo di manutenzione La manutenzione deve essere eseguita secondo le indicazioni della norma almeno nei seguenti intervalli: trimestralmente per impianti in piccole imprese semestralmente per impianti in case plurifamiliari annualmente per gli impianti nelle case unifamiliari Controllo visivo...
Page 72 All manuals and user guides at all-guides.com Accertare che i fori di sfiato (9) siano privi di sostanze in sospensione e solide, eventualmente lavarli Smontare e pulire il blocco antiriflusso (1). A tale fine, svi- tare le viti (10) e (11) spingere fuori lateralmente il blocco antiriflusso (1) Rimontare il blocco antiriflusso (1).
