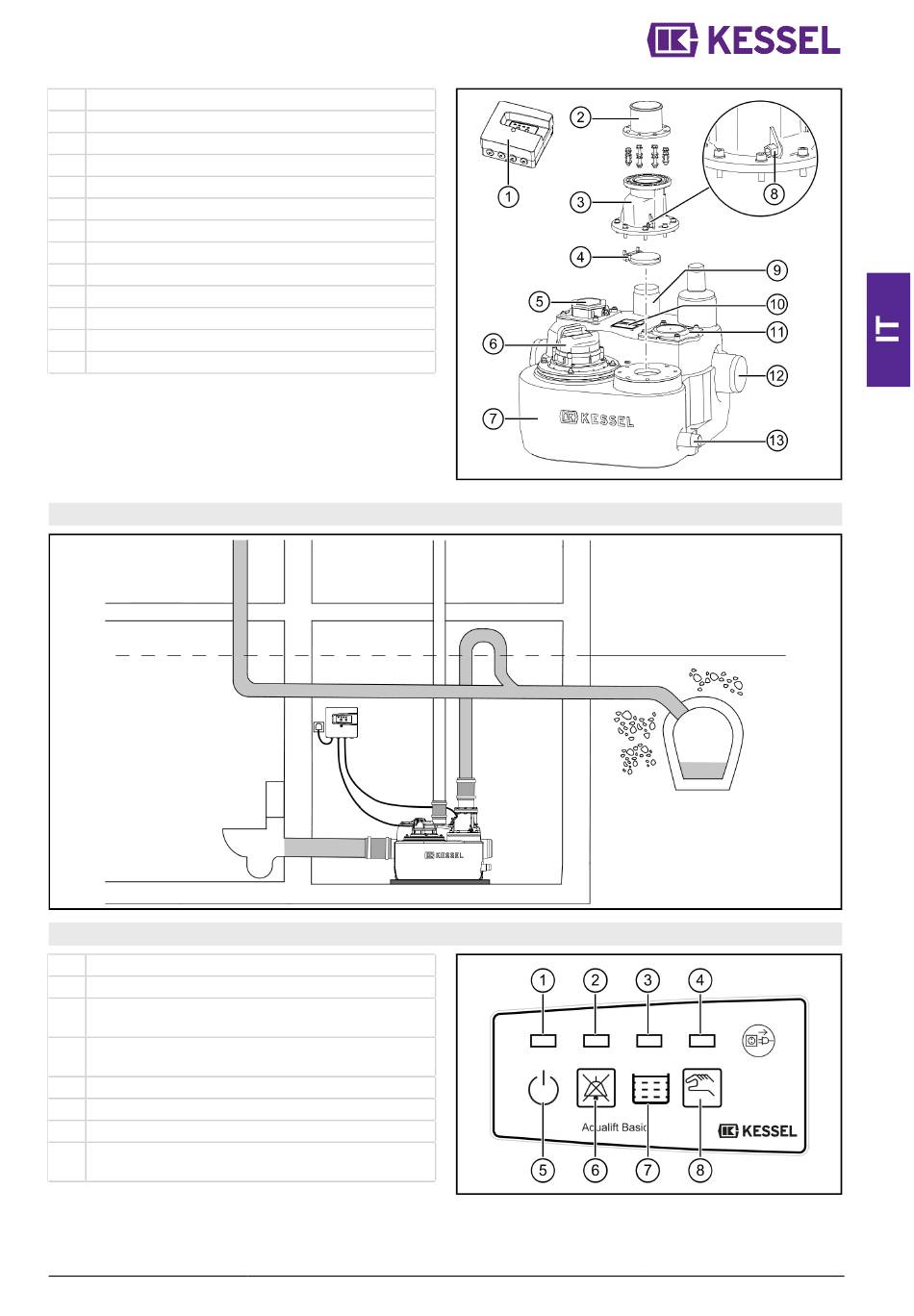

Gruppi costruttivi
(1)
(2) Collegamento per il condotto di mandata
(3) Alloggiamento del blocco antiriflusso
(4) Cerniera del blocco antiriflusso
(5) Sensore di livello (interruttore a galleggiante)*
(6)
(7)
(8) Dispositivo di sfiato
(9) Collegamento del condotto di aerazione e sfiato
(10)
(11) Apertura di manutenzione*
(12) Entrata (diverse opzioni)
(13) Collegamento della pompa a membrana manuale
*scambiati reciprocamente a seconda della forma d'impiego
(vd. "Montaggio di entrata e uscita", pagina 63)
3.4 Principio di funzionamento
3.5 Visualizzazioni, tasti di comando e loro funzioni
(1) LED Prontezza al funzionamento (verde)
(2) LED Allarme (rosso)
(3) LED Livello di accensione ser-
batoio raggiunto (arancio)
(4) LED Pompa delle acque di
scarico in funzione (arancio)
(5) Simbolo di funzionamento
(6) Tasto di spegnimento dell'allarme (conferma)
(7) Simbolo del serbatoio
(8) Tasto della pompa delle acque
di scarico ON (manuale)
010-974
All manuals and user guides at all-guides.com
Centralina
Pompa
Serbatoio
Targhetta
Impianto di sollevamento ibrido / Istruzioni per l'installazione e l'uso 61 / 112
