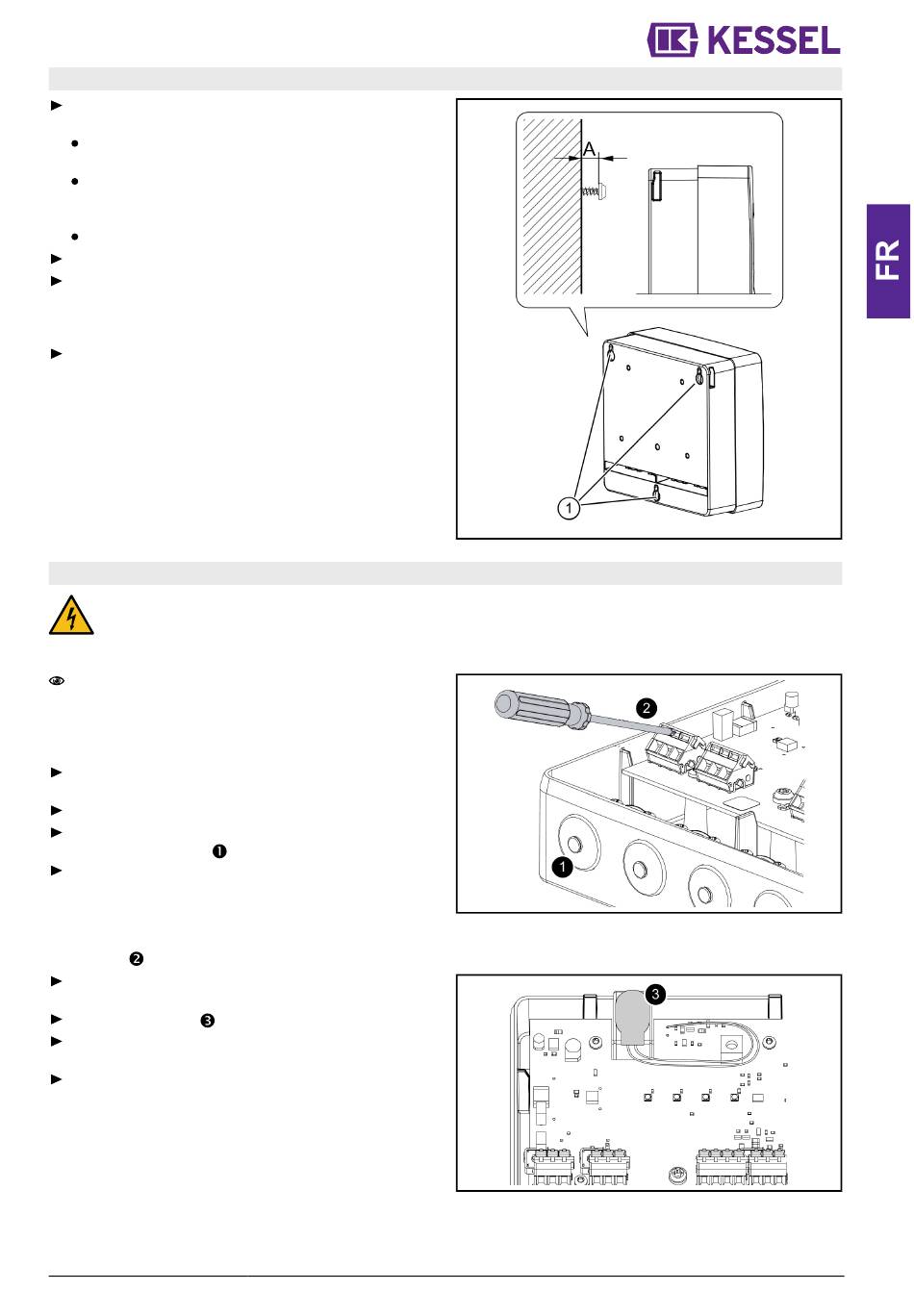

5.6 Montage du gestionnaire
Choisir l'emplacement prévu au montage en veillant aux
points suivants :
Proximité directe du gestionnaire d'une prise secteur
avec terre.
Installation correcte du câble de raccordement de la
pompe et de l'interrupteur à flotteur à amener jusqu'au
gestionnaire.
Fixation fiable et suffisante du gestionnaire.
Ouvrir le couvercle du boîtier.
Monter les trois vis de fixation (gabarit de perçage com-
pris dans les fournitures). S'assurer simultanément que
l'écart (A) entre les têtes des vis et l'embase comporte
environ 3 à 4 mm.
Accrocher le gestionnaire aux trois vis de fixation et le
pousser légèrement vers le bas. (1)
5.7 Raccordement électrique
DANGER
Risque dû au dimensionnement erroné des conduites de raccordement.
Le système est exclusivement prévu pour une utilisation avec les conduites de raccordement fournies (ou des
conduites équivalentes). Demander conseil au fabricant / fournisseur en cas de doute.
Poser les câbles de raccordement correctement de la
cuve jusqu'au gestionnaire (se servir p. ex. d'un fourreau
pour câbles). Prévoir suffisamment de longueur de câble
pour pouvoir effectuer des opérations de maintenance
sur les composants électriques.
Monter les embouts (longueur de 8 mm) aux extrémités
des câbles.
Dévisser et retirer le couvercle du boîtier.
Guider le câble de raccordement à travers le passage de
câbles correspondant.
Fixer le câble de raccordement suivant le schéma de rac-
cordement aux borniers.
Pour ce faire, se servir d'un tournevis plat approprié pour
abaisser la borne de câble correspondante contre la
pression de ressort jusqu'à pouvoir introduire l'extrémité
du câble.
Munir tous les câbles de raccordement d'un décharge de
traction, couple de serrage 0,5 Nm.
Brancher la batterie.
Poser le câble de la batterie de manière à ne pas recou-
vrir ni coincer les voyants.
Mettre le couvercle du boîtier en place et le fixer, couple
de serrage des vis de 1,2 Nm.
