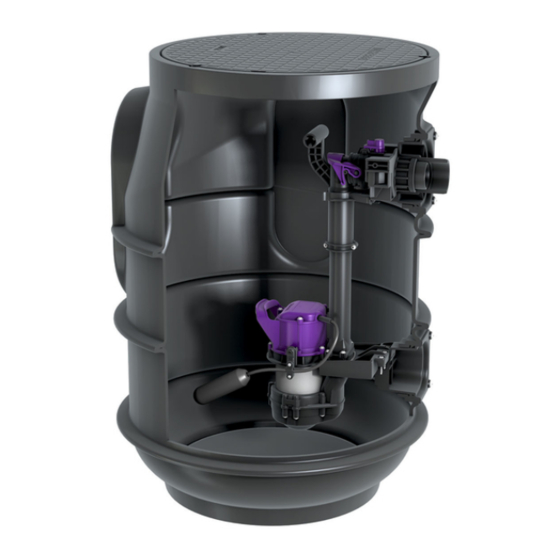

Kessel Aqualift S Basic Instructions De Pose Et D'utilisation

Kessel Aqualift S Basic Instructions De Pose Et D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 29

Liens rapides

Télécharger ce manuel
Einbau und Betriebsanleitung
Einbau und Betriebsanleitung
DE
DE
Einbau und Betriebsanleitung.........................................................................2
Einbau und Betriebsanleitung.........................................................................2
EN
EN
Installation and operating instructions.......................................................... 16
Installation and operating instructions.......................................................... 16
FR
FR
Instructions de pose et d'utilisation.............................................................. 29
Instructions de pose et d'utilisation.............................................................. 29
IT
IT
Istruzioni per l'installazione e l'uso...............................................................42
Istruzioni per l'installazione e l'uso...............................................................42
NL
NL
Inbouw- en bedieningshandleiding............................................................... 55
Inbouw- en bedieningshandleiding............................................................... 55
PL
PL
Instrukcja zabudowy i obsługi.......................................................................68
Instrukcja zabudowy i obsługi.......................................................................68
2020-11
Aqualift S Basic
Aqualift S Basic
016-232_01

Publicité

Table des Matières
loading

Manuels Connexes pour Kessel Aqualift S Basic

Sommaire des Matières pour Kessel Aqualift S Basic

  • Page 1 Aqualift S Basic Aqualift S Basic Einbau und Betriebsanleitung Einbau und Betriebsanleitung Einbau und Betriebsanleitung.................2 Einbau und Betriebsanleitung.................2 Installation and operating instructions............16 Installation and operating instructions............16 Instructions de pose et d’utilisation.............. 29 Instructions de pose et d’utilisation.............. 29 Istruzioni per l’installazione e l’uso...............42...

  • Page 2: Table Des Matières

    Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.

  • Page 3: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Folgende Darstellungskonventionen erleichtern die Orientierung: Darstellung Erläuterung siehe Abbildung 1 Positionsnummer 5 von nebenstehender Abbildung Handlungsschritt in Abbildung Prüfen, ob Handbetrieb aktiviert wurde. Handlungsvoraussetzung OK betätigen. Handlungsschritt Anlage ist betriebsbereit. Handlungsergebnis Querverweis auf Kapitel 2 siehe "Sicherheit", Seite 4 Fettdruck besonders wichtige oder sicherheitsrelevante Information Variante oder Zusatzinformation (z.

  • Page 4: Sicherheit

    Sicherheit Allgemeine Sicherheitshinweise Bei Installation, Betrieb, Wartung oder Reparatur der Anlage sind die Unfallverhütungsvorschriften, die in Frage kommenden Normen und Richtlinien, sowie die Vorschriften der örtlichen Energie- und Versorgungsunternehmen zu beachten. ACHTUNG Anlage freischalten! Sicherstellen, dass die elektrischen Komponenten während der Arbeiten von der Spannungsversorgung getrennt sind.
  • Page 5 Der Betreiber der Anlage ist dazu verpflichtet: eine Gefährdungsbeurteilung zu erstellen, entsprechende Gefährdungszonen zu ermitteln und aus- zuweisen, Sicherheitsunterweisungen durchzuführen, gegen die Benutzung durch Unbefugte zu sichern. Person freigegebene Tätigkeiten an KESSEL-Anlagen Betreiber Sichtprüfung Sachkundiger (kennt, ver- Entleerung, Reinigung steht Betriebsanweisung) (innen), Funktionskon- trolle, Konfiguration des Schaltgerätes...
  • Page 6 Produktbeschreibung Ausführungen: Mono (mit Schwimmerschalter) Optionales Zubehör Verlängerungsstück (Art.-Nr. 829100) zum vertieften Ein- bau. Alarmsonde (Leitwertsonde oder optische Niveauerfas- sung: Art.-Nr. 20222, 20223), um die Anlage mit opti- schen und akustischen Warnsignalen bei starker Niveau- überschreitung auszustatten (nur bei der Ausführung "Mono mit Schwimmerschalter").

  • Page 7: Technische Daten

    Technische Daten Technische Daten der Pumpen Angabe / GTF 600 GTF 1250 Pumpenart Gewicht 6 kg 10 kg Leistung P1 / P2 650W / 400 W 1,3 kW / 0,8 kW Drehzahl 2750 min 2700 min Betriebsspannung 230 V; 50 Hz 230 V;...
  • Page 8 Behälter Angaben Werte Gewicht 16 kg 100 / 150 Zulauf [DN] muss vor Ort gebohrt werden Druckanschluss [DN] 50 (d=63 mm) für PVC muss vor Ort gebohrt werden Kabelleerrohr muss vor Ort gebohrt werden Be-/Entlüftung muss vor Ort gebohrt werden Höhe 830 mm Außendurchmesser...

  • Page 9: Montage

    Montage Bodenaushub und Platzierung der Anlage Eignung von Produkt(-variante) für Umgebungsbedin- gungen (siehe "Bestimmungsgemäße Verwendung") und Einbautiefe (siehe "Produktbeschreibung") sicherstellen. Böschungswinkel β (ca. 60°) festlegen. Baugrube ausheben, dabei am Fuß mind. 50 cm umlau- fenden Untergrund sicherstellen. Baugrube mit einer Sauberkeitsschicht(1) von 30 cm ver- dichten und plan nivellieren.
  • Page 10 Kabeldurchführung herstellen Anschluss Kabelleerrohr (Variante A) Das Kabelleerrohr ist mit maximal 45°-Bögen auszu- führen. Bohrer mit passender Sägeglocke (Art.-Nr. 500101) aus- wählen. Bohrung für Kabelleerrohr gemäß der Anleitung der Sägeglocke ausführen. Dichtung für Rohrdurchführung einsetzen. Kabelleerrohr einfetten und durch Dichtung für Rohr- durchführung schieben.
  • Page 11 Abdeckplatte montieren Dichtung lagerichtig in Schacht einlegen, dann fetten. Abdeckplatte aufsetzen. 3 Schrauben festziehen, Korrosionsschutz auf Schrau- benköpfe aufsetzen. Dichtheitsprüfung Sicherstellen, dass die Anlage stromlos, sauber und frei von Bauschutt ist. Dem Behälter klares Wasser zuführen, bis die Oberkante des Behälters (nicht des Verlängerungsstückes) erreicht ist. Prüfen, ob an Zuläufen, Kabelleerrohr und ggf.

  • Page 12: Inbetriebnahme

    Inbetriebnahme Für die Inbetriebnahme ist die EN 12056-4 zu beachten. Prüfung der Anlage Vor Inbetriebnahme sind folgende Punkte zu prüfen: Korrekter Einbau der Pumpe(n) Fixierung aller entnehmbaren Bauteile Dichtheit der Anlage Netzspannung (max. Abweichung ± 10 %) Korrekter Sitz der Elemente zur Niveauerfassung Anlage ist sauber und frei von Bauschutt Inbetriebnahme der Anlage Trockenlaufen der Pumpen (Luft wird angezogen) über einen längeren Zeitraum (>30 Sekunden) unbedingt vermeiden.

  • Page 13: Betrieb

    Betrieb Mono (Variante mit Schwimmerschalter) Einschalten / Ausschalten Über den Schwimmerschalter wird die Pumpe EIN und AUS geschaltet. Hilfe bei Störungen Fehler Ursache Abhilfemaßnahmen Keine Netzspannung vorhanden Netzspannung prüfen Hausstrom-Sicherung hat ausgelöst Sicherung wieder einschalten Anschlussleitung beschädigt Reparatur nur durch Elektrofachkräfte/Service- Pumpe läuft nicht partner Schwimmerschalter defekt...

  • Page 14: Wartung

    Einhandverschluss am Druckstutzen öffnen. Pumpe komplett mit Druckleitung am Griff herauszie- hen. VORSICHT Angestautes Abwasser läuft aus! Pumpenteile auf Verformung und Ablagerungen prüfen, ggf. KESSEL-Service kontaktieren. Leichtgängigkeit der beweglichen Teile sicherstellen. Sichtprüfung der Armaturenkomponenten durchführen. Schwimmerschalter feucht abwischen. Freistromrad reinigen/warten Spiralgehäuse demontieren.
  • Page 15 Rückflussverhinderer VORSICHT Angestautes Abwasser läuft aus! Drehverschluss öffnen. Rückschlagklappe herausnehmen. Rückschlagklappe reinigen. Komponenten auf Verschließ prüfen und in umgekehrter Reihenfolge wieder montieren. Behälter auf starke Verunreinigungen prüfen, falls erfor- derlich reinigen. Keine spitzen Gegenstände verwenden! Wartung ist abgeschlossen. 016-232_01 Einbau und Betriebsanleitung 15 / 84...
  • Page 16 Dear Customer, As a premium manufacturer of innovative products for draining technology, KESSEL offers integrated system solutions and customer-oriented service. In doing so, we set the highest quality standards and focus firmly on sustainability - not only with the manufacturing of our products, but also with regard to their long-term operation and we strive to ensure that you and your property are protected over the long term.

  • Page 17: Notes On This Manual

    Notes on this manual The following conventions make it easier to navigate the manual: Symbol Explanation See Figure 1 Position number 5 from the adjacent figure Action step in figure Check whether manual operation has been Prerequisite for action activated. Press OK.

  • Page 18: Safety

    Safety General safety notes The accident prevention regulations, the applicable standards and directives as well as the regulations from the local energy and supply companies must be observed during the installation, operation, maintenance and repair of the system. NOTICE Disconnect system from energy sources! Ensure that the electrical components are disconnected from the electrical power supply during the work.

  • Page 19: Personnel Qualification

    Person Approved activities on KESSEL systems Operating company Visual check Competent expert / inspec- Emptying, cleaning tor (familiar with, under-...

  • Page 20: Product Description

    Product description Versions: Mono (with float switch) Optional accessories Extension section (Art. no. 829100) for deeper installa- tion. Alarm probe (conductance probe or optical level mea- surement: Art. no. 20222, 20223), to equip the system with visual and acoustic warning signals in the event of large level exceedance (only with the "Mono with float switch"...

  • Page 21: Technical Data

    Technical data Information / pump type GTF 600 GTF 1250 Weight 6 kg 10 kg Power P1 / P2 650W / 400 W 1.3 kW / 0.8 kW Speed 2750 rpm 2700 rpm Operating voltage 230 V; 50 Hz 230 V; 50 Hz Rated current 2.9 A 5.4 A...

  • Page 22: Installation

    Installation Soil excavation and placement of the system Ensure suitability of product (variant) for environmental conditions (see "Intended use") and installation depth (see "Product description"). Determine embankment gradient (ca. 60°). Excavate installation pit. In doing so, ensure that there is a footing of at least 50 cm around the base.
  • Page 23 Establish cable pass-through Conduit pipe connection (variant A) The conduit pipe is to be installed with max. 45° bend. Select drill with appropriate hole saw (Art. no. 500101). Carry out drilling for the conduit pipe in accordance with the hole saw instructions. Insert conduit pipe seal.
  • Page 24 Fitting the cover plate Place the seal in the chamber correctly positioned an grease it. Put on the cover plate. Tighten 3 screws, place anti-corrosion protection on screw heads. Leak test Ensure that the system is de-energised, clean and free of building debris. Feed clear water into the system tank until it reaches the top edge of the system tank (not the extension section).

  • Page 25: Commissioning

    Commissioning Observe EN 12056-4 for the commissioning. Checking the system Check the following points before commissioning: Correct installation of the pump(s) Fixing of all removable components Leak-tightness of the system Mains voltage (max. deviation ± 10 %) Correct fit of the elements for level detection System is clean and free of building debris System commissioning Always avoid the pumps running dry (air is drawn in) for longer periods (>...

  • Page 26: Operation

    Operation Mono (variants with float switch) Switching on/off The pump is switched ON and OFF via the float switch. Troubleshooting Error Cause Remedial measures No mains voltage available Check mains voltage Main power circuit breaker has tripped Switch circuit breaker on again Connection cable damaged Repair only by qualified electricians/service partners...

  • Page 27: Maintenance

    CAUTION Accumulated wastewater flows out! Check the pump parts for deformation and deposits, con- tact KESSEL service department if necessary. Ensure the moving parts can move easily. Carry out a visual check of the fitting components. Wipe the float switch down with a damp cloth.
  • Page 28 Backflow preventer CAUTION Accumulated wastewater flows out! Open the turn fastener. Pull out the non-return flap. Clean the non-return flap. Check the components for wear and reassemble in reverse order. Check tank for heavy soiling, clean if necessary. Do not use pointed objects. Maintenance is completed.
  • Page 29 Chère cliente, cher client, En qualité de producteur de pointe de produits novateurs dans le domaine de la technique d’assainissement, KESSEL pro- pose des réponses systématiques globales et un service orienté aux besoins de la clientèle. Nous misons simultanément sur les normes de qualité les plus élevées et une durabilité conséquente – non seulement lors de la fabrication de nos pro- duits, mais également pour leur utilisation à...

  • Page 30: Informations Spécifiques Aux Présentes Instructions

    Informations spécifiques aux présentes instructions Les conventions de représentation suivantes facilitent l’orientation : Représentation Explication voir figure 1 Numéro de repère 5 de la figure ci-contre Action de la figure Vérifier si le mode manuel a été activé. Condition de réalisation de l’action Valider <OK>.

  • Page 31: Sécurité

    Sécurité Consignes de sécurité générales L'installation, l'utilisation, la maintenance ou la réparation du système pose toujours pour condition de respecter les direc- tives de prévention des accidents, ainsi que les normes, directives et prescriptions des entreprises d'approvisionnement en énergie sur le plan local s’y rapportant. AVIS Activer le système ! S'assurer que l'alimentation électrique est coupée pendant les travaux.
  • Page 32 à la mise en pratique de formations se rappor- tant aux consignes de sécurité, d’empêcher toute personne non autorisée de l’utiliser. Personne Activités autorisées sur les postes KESSEL Exploitant Contrôle visuel Technicien spécialisé Vidange, nettoyage (connaît et comprend les...

  • Page 33: Description Du Produit

    Description du produit Modèles : Mono (avec interrupteur à flotteur) Accessoires optionnels Rallonge de rehausse (réf. 829100) pour pose plus pro- fonde. Sonde d’alarme (détection électrique du niveau ou détec- tion optique du niveau : réf. 20222, 20223) possible afin d’équiper le poste de signaux d’alarme optiques et acous- tiques en cas de dépassement important du niveau (uni- quement avec la variante Mono avec interrupteur à...

  • Page 34: Caractéristiques Techniques

    Caractéristiques techniques Indication / type de pompe GTF 600 GTF 1250 Poids 6 kg 10 kg Puissance P1 / P2 650W / 400 W 1,3 kW / 0,8 kW Régime 2750 tr/min 2700 tr/min Tension de service 230 volts ; 50 Hz 230 volts ;...

  • Page 35: Montage

    Montage Réalisation de l'excavation et mise en place du système S’assurer de l’adéquation du produit (de la variante) avec les conditions environnantes (cf. "Utilisation conforme à l'usage prévu") et la profondeur de pose (cf. "Description du produit"). Définir l'angle de remblai β (env. 60°). Réalisation de l’excavation de manière à...

  • Page 36: Monter Et Assembler La Pompe

    Procéder au passage du câble Raccord du conduit pour câbles (variante A) Le conduit pour câbles doit présenter un arc maximal de 45°. Choisir une perceuse équipée d’une scie cloche adé- quate (réf. 500101). Procéder au perçage du conduit pour câbles dans le respect des instructions de la scie cloche.

  • Page 37: Montage Du Couvercle De Protection

    Montage du couvercle de protection Insérer le joint dans le regard correctement et aprés graisser le joint. Poser le couvercle de protection. Serrer les 3 vis, mettre une protection anti-corrosion sur les têtes de vis. Essai d'étanchéité S'assurer que la pompe est hors tension, propre et exempte de gravats. Amener de l’eau claire dans la cuve jusqu’au bord supérieur de la cuve (et non jusqu’au bord supérieur de la rallonge de rehausse).

  • Page 38: Mise En Service

    Mise en service La norme EN 12056-4 doit être respectée lors de la mise en service. Contrôle du système Vérifiez les points suivants avant la mise en service : Pose et montage corrects de la pompe/les pompes Fixation de tous les éléments démontables Étanchéité...

  • Page 39: Fonctionnement

    Déclenchement du fusible principal Réactiver le fusible Cordon d'alimentation défectueux Réparation par un électricien qualifié / un parte- Pompe ne fonc- naire de SAV de KESSEL tionne pas Flotteur défectueux Informer le service après-vente si nécessaire Surchauffe La pompe submersible se remet automatique- ment en marche après la chute de la tempéra-...

  • Page 40: Maintenance

    Les eaux usées accumulées s’échappent ! Vérifier si les pièces de la pompe présentent des défor- mations et des dépôts. Au besoin, contacter le service KESSEL. S’assurer que les pièces mobiles se déplacent sans entrave. Procéder à un contrôle visuel des composants de la canalisation de refoulement.

  • Page 41: Dispositif Antiretour

    Dispositif antiretour ATTENTION Les eaux usées accumulées s’échappent ! Ouvrir la fermeture rotative. Retirer le clapet antiretour. Nettoyer le clapet antiretour. Vérifier l’usure des composants et les remonter dans le sens inverse du démontage. S'assurer que la cuve est exempte de salissures impor- tantes, nettoyer au besoin.
  • Page 42 Cara cliente, caro cliente, in qualità di produttore premium di prodotti innovativi per la tecnica di drenaggio, KESSEL offre soluzioni di sistema integrate e un servizio orientato al cliente. Puntiamo sui massimi standard qualitativi e ci impegniamo coerentemente per la sosteni- bilità...

  • Page 43: Indicazioni Sulle Presenti Istruzioni

    Indicazioni sulle presenti istruzioni Le seguenti convenzioni illustrative semplificano l’orientamento: Simbolo Spiegazione vedere figura 1 Posizione numero 5 della figura accanto Passaggio procedurale nella figura Controllare se il funzionamento manuale è Presupposti per l’azione stato attivato. Premere OK. Passaggio procedurale L’impianto è...

  • Page 44: Sicurezza

    Sicurezza Avvertenze di sicurezza generali Durante l’installazione, il funzionamento, la manutenzione o la riparazione dell’impianto devono essere rispettate le norme antinfortunistiche, le norme e le direttive pertinenti e le prescrizioni delle aziende di energia e fornitura locali. AVVISO Mettere fuori tensione l’impianto! Accertare che i componenti elettrici siano separati dall’alimentazione di tensione durante i lavori.
  • Page 45 Persona Mansioni ammesse sugli impianti KESSEL Esercente Controllo visivo Esperto (conosce e com- Svuotamento, puli- prende le istruzioni per l’uso)

  • Page 46: Descrizione Del Prodotto

    Descrizione del prodotto Varianti: Mono (con interruttore a galleggiante) Accessori opzionali Prolunga (codice articolo 829100) per l’installazione più profonda. Sonda di allarme (rilevamento del livello elettrico o rile- vamento del livello ottico: codice articolo 20222, 20223) per equipaggiare l’impianto con dei segnali di avverti- mento ottici e acustici in caso di forte superamento del livello (solo nella variante “Mono con interruttore a galleg- giante”).

  • Page 47: Dati Tecnici

    Dati tecnici Indicazione / tipo di pompa GTF 600 GTF 1250 Peso 6 kg 10 kg Potenza P1 / P2 650 W / 400 W 1,3 kW / 0,8 kW Numero di giri 2750 min 2700 min Tensione di funzionamento 230 V;...

  • Page 48: Montaggio

    Montaggio Scavo nel terreno e collocazione dell’impianto Accertare l’adeguatezza del prodotto (o della sua variante) alle condizioni ambientali (vd. "Uso conforme alla destinazione") e alla profondità di posa (vd. "Descri- zione del prodotto"). Determinare l’angolo di scarpata β (circa 60°). Praticare lo scavo con almeno 50 cm di sottofondo peri- metrale alla base.
  • Page 49 Realizzazione del passante per i cavi Collegamento per tubo vuoto per cavi (variante A) Il tubo vuoto per cavi deve essere realizzato con delle curve massime di 45°. Scegliere un trapano con una sega a tazza adeguata (cod.art. 500101). Praticare il foro per il tubo vuoto per cavi nel rispetto delle istruzioni della sega a tazza.
  • Page 50 Montaggio della piastra di copertura Posar la guarnizione nel pozzetto nella posizione corretta et ingrassare la guarnizione. Posizionare la piastra di copertura. Serrare le 3 viti, applicare la protezione anticorrosione sulle teste delle viti. Prova di ermeticità Accertare che l’impianto sia privo di corrente, pulito e libero da detriti. Riempire il contenitore di acqua pulita fino a raggiungere il bordo superiore del contenitore stesso (non della sezione di estensione).

  • Page 51: Messa In Funzione

    Messa in funzione Per la messa in funzione deve essere rispettata la norma EN 12056-4. Controllo dell’impianto Prima della messa in funzione devono essere verificati i seguenti punti: Installazione corretta della pompa/pompe Fissaggio di tutti gli elementi rimovibili Ermeticità dell’impianto Tensione di rete (massimo scostamento: ±10%) Sede corretta degli elementi per la rilevazione del livello L’impianto deve essere pulito e libero da detriti...

  • Page 52: Funzionamento

    Funzionamento Mono (variante con interruttore a galleggiante) Accensione / spegnimento La pompa viene accesa e spenta tramite l’interruttore a galleggiante. Aiuto in caso di disturbi Errore Causa Misure correttive Nessuna tensione di rete elettrica presente Controllare la tensione di rete elettrica Il fusibile per corrente domestica è...

  • Page 53: Manutenzione

    Fuoriuscita delle acque di scarico accumulatesi! Controllare la presenza di deformazioni e depositi sulle parti della pompa, eventualmente contattare il servizio KESSEL. Accertare la mobilità della parti mobili. Eseguire un controllo visivo dei componenti delle valvole. Pulire l’interruttore a galleggiante con un panno umido.
  • Page 54 Blocco antiriflusso ATTENZIONE Fuoriuscita delle acque di scarico accumulatesi! Aprire la chiusura girevole. Togliere il piattello. Pulire il piattello. Controllare la presenza di usura sui componenti e rimon- tarli in ordine inverso. Controllare la presenza di sporcizia intensa nel serbatoio e, se necessario, pulirlo.
  • Page 55 Beste klant, Als premium fabrikant van innovatieve producten voor de afwateringstechniek biedt KESSEL totale systeemoplossingen en klantgerichte service. Wij stellen hierbij maximale kwaliteitsnormen en zetten consequent in op duurzaamheid, niet alleen bij de productie van onze producten, maar ook met het oog op hun langdurige gebruik zetten wij ons in voor een permanente bescherming van u en uw eigendom.

  • Page 56: Informatie Over Deze Handleiding

    Informatie over deze handleiding De volgende weergaveconventies maken de oriëntatie eenvoudiger: Afbeelding Uitleg zie afbeelding 1 Positienummer 5 van nevenstaande afbeelding Handeling op de afbeelding … Controleren of de handmatige bediening is Voorwaarde voor de handeling ingeschakeld. Op OK drukken. Werkstap De installatie is bedrijfsklaar.

  • Page 57: Veiligheid

    Veiligheid Algemene veiligheidsinstructies Bij de installatie, het gebruik, het onderhoud of de reparatie van de installatie moeten de ongevalpreventievoorschriften, de relevante normen en richtlijnen en de voorschriften van de plaatselijke nutsbedrijven in acht worden genomen. LET OP Installatie vrijschakelen! Waarborgen dat de elektrische componenten tijdens de werkzaamheden losgekoppeld zijn van de voe- dingsspanning.
  • Page 58 De exploitant van de installatie is verplicht tot: het maken van een risicobeoordeling, het vaststellen en aantonen van gevarenzones, het uitvoeren van veiligheidsinstructies, het beveiligen tegen gebruik door onbevoegden. Persoon Vrijgegeven werkzaamheden bij KESSEL-installaties Exploitant Visuele inspectie Deskundige (kent en Leging, reiniging begrijpt gebruiksaanwijzing)

  • Page 59: Productomschrijving

    Productomschrijving Uitvoeringen: Mono (met vlotterschakelaar) Optionele toebehoren Verlengstuk (art.nr 829100) voor verdiepte inbouw. Alarmsonde (geleidende of optische niveaudetectie, art.nr. 20222, 20223) om de installatie bij grote overschrij- ding van het niveau te voorzien van optische en akoes- tische waarschuwingssignalen (alleen bij de uitvoering “Mono met vlotterschakelaar”).

  • Page 60: Technische Gegevens

    Technische gegevens Informatie / soort pomp GTF 600 GTF 1250 Gewicht 6 kg 10 kg Vermogen P1 / P2 650 W / 400 W 1,3 kW / 0,8 kW Toerental 2750 min 2700 min Bedrijfsspanning 230 V; 50 Hz 230 V; 50 Hz Nominale stroom 2,9 A 5,4 A...

  • Page 61: Monteren

    Monteren Uitgraven van de bodem en plaatsing van de installatie Geschiktheid van product(variant) voor de omgevings- omstandigheden (zie "Reglementair gebruik") en inbouw- diepte (zie "Productomschrijving") controleren. Hellingshoek β (ca. 60°) bepalen. Gat graven, waarbij minstens 50 cm ruimte rond de basis van het reservoir moet worden vrijgehouden.
  • Page 62 Kabeldoorvoer maken Aansluiting mantelbuis (variant A) De mantelbuis moet met een maximale bocht van 45° worden uitgevoerd. Een boor met een passende gatenzaag (art.nr. 500101) kiezen. Het gat voor de mantelbuis volgens de handlei- ding van de gatenzaag boren. Afdichting voor de buisdoorvoer plaatsen Mantelbuis invetten en in doorvoerafdichting steken.
  • Page 63 Afdekplaat monteren Afdichting op de juiste positie in de schacht leggen en invetten. Afdekplaat plaatsen. Drie schroeven vastdraaien, corrosiebeschermingen op de schroefkoppen plaatsen. Lektest Zorgen dat de installatie geen stroom heeft, schoon is en vrij van gruis is. Het reservoir vullen met schoon water tot de bovenkant van het reservoir (niet het tussenstuk). Controleren of toevoeren, de mantelbuis en de ontluchtingsleiding droog blijven.

  • Page 64: Inbedrijfstelling

    Inbedrijfstelling Voor de inbedrijfstelling moet DIN 12056-4, in acht genomen worden. Controleren van de installatie Vóór de inbedrijfstelling moeten de volgende punten worden gecontroleerd. Correcte inbouw van de pomp(en) Vastzitten van alle wegneembare componenten Dichtheid van de installatie Netspanning (maximale afwijking ± 10%) Correcte positie van elementen t.b.v.

  • Page 65: Gebruik

    Gebruik Mono (variant met vlotterschakelaar) In-/uitschakelen De pomp wordt door de vlotterschakelaar in- en uitgeschakeld. Hulp bij storingen Storing Oorzaak herstelmaatregelen Geen netspanning aanwezig Netspanning controleren De zekering in de meterkast is geactiveerd Zekering weer inschakelen Voedingskabel beschadigd Reparatie alleen door elektricien/servicepartner Pomp loopt niet Vlotterschakelaar defect Contact met de klantenservice opnemen...

  • Page 66: Onderhoud

    VOORZICHTIG Waterkolom loopt terug! Onderdelen van de pomp controleren op vervormin- gen en sediment, eventueel contact opnemen met de KESSEL-klantenservice. Controleren of de beweegbare delen makkelijk bewegen. Onderdelen van de armaturen visueel controleren. De vlotterschakelaar met een vochtige doek afnemen.
  • Page 67 Terugslagklep VOORZICHTIG Waterkolom loopt terug! Draaisluiting openen. Terugslagklep verwijderen. Terugslagklep reinigen. Onderdelen op slijtage controleren en in omgekeerde volgorde terugplaatsen. Reservoir op sterke verontreinigingen controleren en indien nodig schoonmaken. Geen puntige voorwerpen gebruiken! Het onderhoud is afgesloten. 016-232_01 Inbouw- en bedieningshandleiding 67 / 84...
  • Page 68 Szanowna Klientko, Szanowny Kliencie, jako producent najwyższej klasy innowacyjnych produktów z zakresu techniki odwadniania firma KESSEL oferuje komplek- sowe rozwiązania systemowe i serwis odpowiadający potrzebom klientów. Stawiamy sobie najwyższe standardy jakościowe i konsekwentnie stawiamy na trwałość – nie tylko podczas produkcji naszych urządzeń, lecz również w zakresie ich długo- trwałego użytkowania dbamy o to, by stale gwarantowane było bezpieczeństwo użytkownika i jego mienia.

  • Page 69: Wskazówki Dotyczące Niniejszej Instrukcji

    Wskazówki dotyczące niniejszej instrukcji Poniższe formy oznaczeń ułatwiają orientację: Oznaczenie Objaśnienie Patrz rysunek 1 Numer pozycji 5 na rysunku obok Krok postępowania na rysunku Sprawdzić, czy aktywo- Warunek postępowania wana została obsługa ręczna. Nacisnąć przycisk OK. Krok postępowania Urządzenie jest gotowe do pracy. Wynik postępowania Odniesienie do rozdz.

  • Page 70: Bezpieczeństwo

    Bezpieczeństwo Ogólne zasady bezpieczeństwa Podczas instalacji, obsługi, konserwacji lub naprawy urządzenia należy przestrzegać przepisów dotyczących zapobiega- nia wypadkom, odpowiednich norm i dyrektyw oraz przepisów miejscowych przedsiębiorstw energetycznych i dostawców mediów. UWAGA Odłączyć urządzenie od zasilania! Upewnić się, że komponenty elektryczne są na czas prac odłączone od zasilania napięciem. OSTRZEŻENIE Elementy będące pod napięciem! Podczas prac przy przewodach i przyłączach elektrycznych należy przestrzegać, co następuje:...

  • Page 71: Kwalifikacje Personelu

    Osoba Dozwolone czynności przy urządzeniach KESSEL Użytkownik Kontrola wzrokowa Osoba o odpowiednich Opróżnianie, czysz- kwalifikacjach (zna i rozu- czenie (wewnątrz), mie instrukcję...

  • Page 72: Opis Produktu

    Opis produktu Wersje: Mono (z przełącznikiem pływakowym) Osprzęt opcjonalny Przedłużka (nr art. 829100) do montażu wpuszczanego. Sonda alarmowa (sonda przewodności lub optyczny pomiar poziomu: nr art. 20222, 20223) do wyposażenia urządzenia w optyczne i dźwiękowe sygnały ostrzegaw- cze w przypadku silnego przekroczenia poziomu (tylko dla wersji Mono z przełącznikiem pływakowym).

  • Page 73: Dane Techniczne

    Dane techniczne Dane / typ pompy GTF 600 GTF 1250 Ciężar 6 kg 10 kg Pobór mocy P1 / P2 650 W / 400 W 1,3 kW / 0,8 kW Prędkość obrotowa 2750 min 2700 min Napięcie robocze 230 V; 50 Hz 230 V;...

  • Page 74: Montaż

    Montaż Wykonanie wykopu i umieszczenie w nim urządzenia Upewnić się, że produkt (jego wariant) nadaje się do danych warunków otoczenia (patrz "Zastosowanie zgod- nie z przeznaczeniem") i głębokości zabudowy (patrz "Opis produktu"). Zdefiniować kąt nachylenia skarpy wykopu β (ok. 60°). Wykonać...
  • Page 75 Wykonanie przepustu kablowego Przyłączyć rurę osłonową na przewody elektryczne (wariant Rurę osłonową na przewody elektryczne należy wyko- nać z użyciem kształtek o kącie załamania nie więk- szym niż maks. 45°. Wybrać wiertarkę z pasującą otwornicą (nr art. 500101). Wywiercić otwór na przejście kablowe zgodnie z instruk- cją...
  • Page 76 Montaż pokrywy Włożyć uszczelkę do studzienki, upewnić się, że jest w prawidłowej pozycji, następnie nasmarować. Nałożyć pokrywę. Dociągnąć 3 śruby, zabezpieczyć łby śrub ochroną prze- ciwkorozyjną. Badanie szczelności Upewnić się, że urządzenie jest odłączone od napięcia, czyste (bez cieczy i zanieczyszczeń stałych) Zbiornik napełnić...

  • Page 77: Uruchomienie

    Uruchomienie Przy uruchamianiu przestrzegać normy PN-EN 12056-4. Kontrola urządzenia Przed uruchomieniem należy sprawdzić następujące punkty: prawidłową zabudowę pomp(y) ustalenie wszystkich wyjmowanych komponentów szczelność urządzenia Napięcie sieciowe (maksymalne odchylenie ± 10%) prawidłowe osadzenie elementów do pomiaru poziomu Urządzenie jest czyste i wolne od gruzu budowlanego Uruchomienie urządzenia Bezwzględnie unikać...

  • Page 78: Eksploatacja

    Eksploatacja Mono (wariant z przełącznikiem pływakowym) Włączanie / wyłączanie Przełącznik pływakowy włącza i wyłącza pompę. Pomoc w razie usterek Błąd Przyczyna Rozwiązanie Brak napięcia sieciowego Sprawdzić napięcie sieciowe Zadziałał bezpiecznik prądowy instalacji domo- Z powrotem włączyć bezpiecznik Pompa nie uru- Uszkodzony przewód przyłączeniowy Naprawa tylko przez specjalistów elektryków / chamia się...

  • Page 79: Konserwacja

    OSTRZEŻENIE Nagromadzone ścieki wyciekną! Sprawdzić, czy części pompy nie są zdeformowane lub pokryte osadem, w razie potrzeby skontaktować się z serwisem firmy KESSEL. Sprawdzić czy wszystkie ruchome elementy poruszają się lekko i bez tarcia. Przeprowadzić oględziny elementów armatury. Wytrzeć wilgotną ścierką przełącznik pływakowy.

  • Page 80: Zawór Zwrotny

    Zawór zwrotny OSTRZEŻENIE Nagromadzone ścieki wyciekną! Otworzyć zamknięcie obrotowe. Wyciągnąć klapę zwrotną. Wyczyścić klapę zwrotną. Sprawdzić stopień zużycia komponentów i zamontować z powrotem w odwrotnej kolejności. Wyczyścić wnętrze zbiornika z dużych i twardych zanie- czyszczeń. Nie używać ostro zakończonych przedmiotów! Konserwacja jest zakończona.
  • Page 83 016-232_01 83 / 84...
  • Page 84 Registrieren Sie Ihr Produkt online, um von einer schnelleren Hilfe zu profitieren! http://www.kessel.de/service/produktregistrierung.html KESSEL AG, Bahnhofstr. 31, 85101 Lenting, Deutschland...
