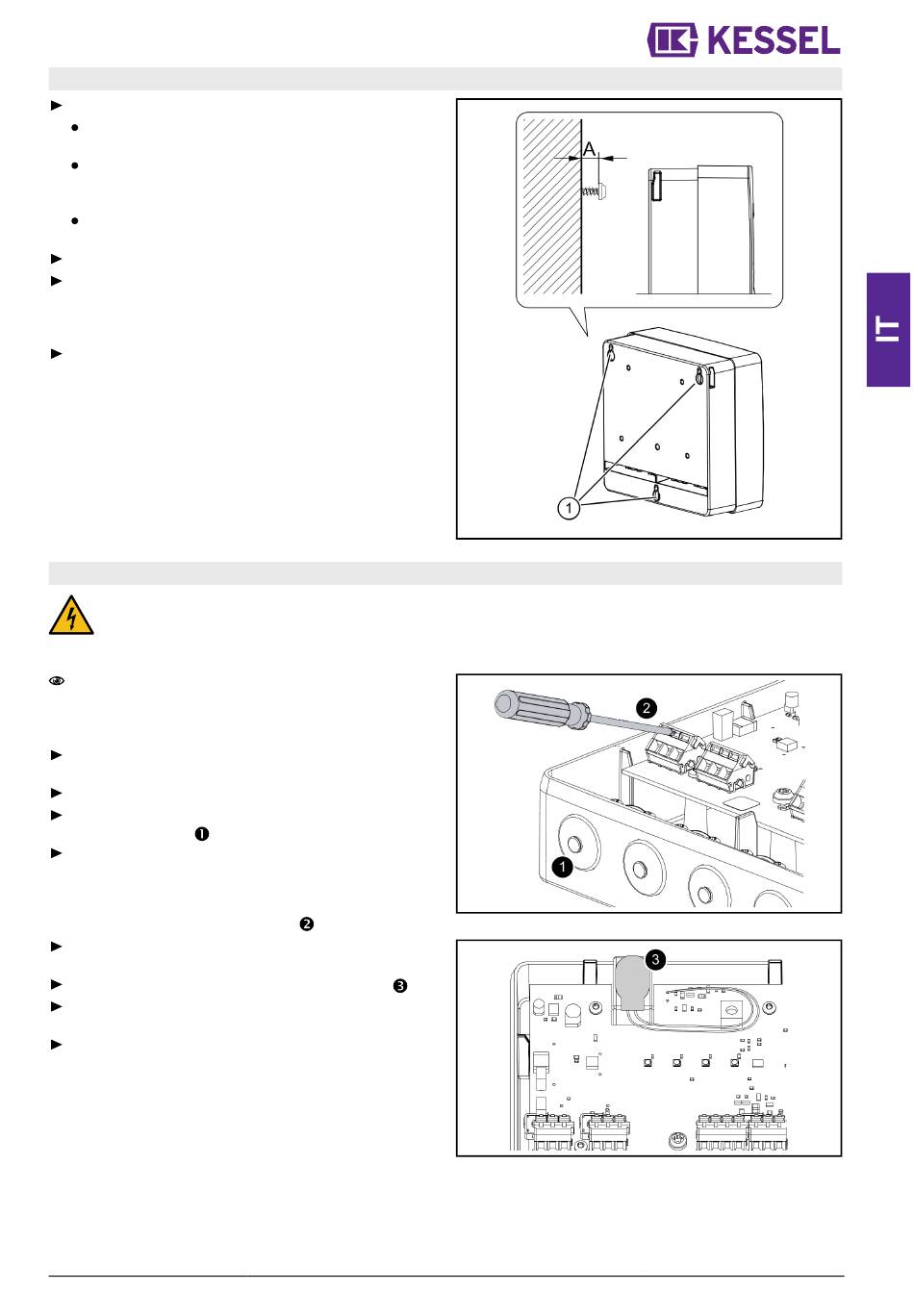

5.6 Montaggio della centralina
Scegliere la posizione di montaggio accertando che:
Una presa con contatto di terra si trovi nelle immediate
vicinanze della centralina.
I cavi di collegamento di pompa delle acque di scarico
e interruttore a galleggiante possano essere installati a
regola d'arte e condotti fino alla centralina.
La centralina possa essere fissata in modo sicuro e
sufficiente.
Svitare il coperchio dell'alloggiamento.
Montare tutte le tre viti di fissaggio (mascherina per la
realizzazione dei fori compresa in dotazione). Accertare
che la distanza (A) tra le teste delle viti e la superficie di
fissaggio sia pari a circa 3 – 4 mm.
Appendere la centralina alle tre viti di fissaggio e premere
leggermente verso il basso. (1)
5.7 Collegamento elettrico
PERICOLO
Pericolo a causa del dimensionamento errato dei condotti di collegamento.
L'impianto è destinato esclusivamente al funzionamento con i condotti di collegamento in dotazione (o analoghi). In
caso di dubbio, contattare il produttore / fornitore.
Posare il cavo di collegamento in modo sicuro dal ser-
batoio alla centralina (ad esempio attraverso il tubo per
cavi). Lasciare una lunghezza del cavo sufficiente per
consentire la manutenzione dei componenti elettrici.
Applicare i capicorda (lunghezza di 8 mm) alle estremità
dei cavi.
Allentare e togliere il coperchio dell'alloggiamento.
Inserire il cavo di collegamento attraverso il rispettivo
passante per i cavi.
Fissare il cavo di collegamento alla morsettiera nel
rispetto dello schema di collegamento.
A tale fine, tenere premuto il rispettivo morsetto per cavo
contro la forza della molla con un cacciavite adatto, fino a
che l'estremità del cavo è innestata.
Fissare gli scarichi della trazione per tutti i cavi di collega-
mento, momento di serraggio di 0,5 N m.
Connettere il connettore della batteria alla batteria.
Posare il cavo della batteria in modo che i LED non siano
coperti o incastrati.
Applicare il coperchio dell'alloggiamento e fissarlo,
momento di serraggio delle viti di 1,2 N m.
010-974
