5 Montage
5.1 Allgemeines zur Montage
Zur elektrischen Absicherung der Anlage einen FI-Schutzschalter vorsehen.
Das Schaltgerät der Anlage so positionieren, dass es zu keiner unbefugten Benutzung kommen kann.
Wird die Anlage unbeabsichtigt ausgeschaltet, können Folgeschäden im Gebäude auftreten.
Montagereihenfolge
Die Anlage wird, entsprechend den auf einer Baustelle üblichen Bauabschnitten, zu unterschiedlichen Zeitpunkten montiert
und in Betrieb genommen.
Einbau des Behälters mit Anschluss von Abwasserzulauf, Entlüftung und der Druckleitung, über die das Abwasser abge-
pumpt wird siehe "Behälter fixieren", Seite 9.
Montage Schaltgerät und Anschluss der elektrischen Komponenten (siehe "Schaltgerät montieren", Seite 11).
Erstinbetriebnahme (siehe "Inbetriebnahme der Anlage", Seite 13).

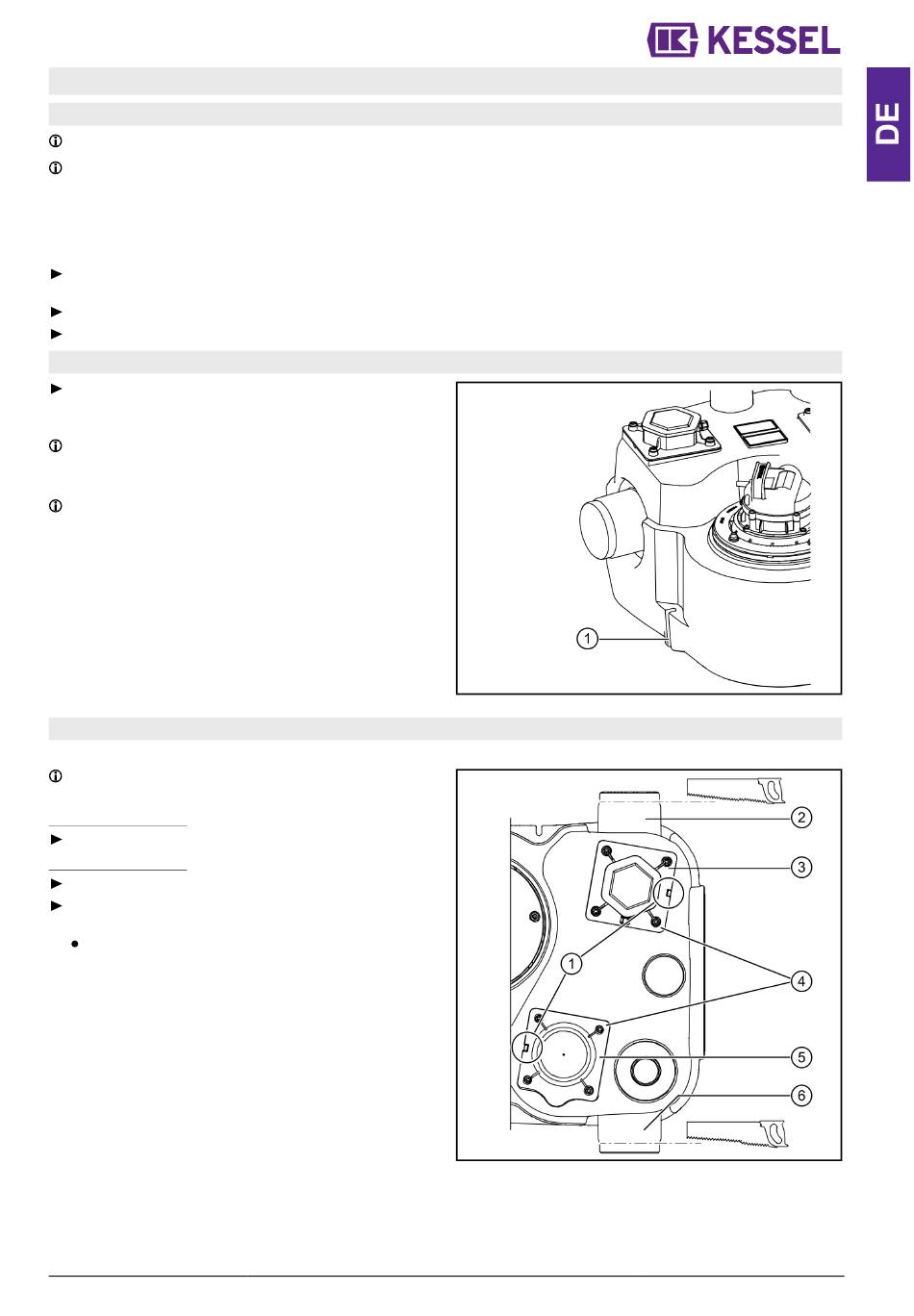

5.2 Behälter fixieren
Behälter lagerichtig positionieren und an den beiden
Befestigungsstellen (1) mit dem Boden verschrauben.
Schrauben maximal M8.
Befestigungsmittel so wählen, dass eine Zuglast von min-
destens 200 N je Befestigungspunkt getragen werden
kann.
Um die Schallübertragung zu minimieren KESSEL schall-
dämmende Unterlegmatte verwenden.
5.3 Zu- und Auslauf montieren
Vorbereitung
Gefahr von Funktionsstörungen durch sich am Niveauge-
ber ablagernde Schweb- und/oder Feststoffe.
Zulauf am Stutzen (2)
Stutzen an der angebrachten Schnittkante absägen.
Zulauf am Stutzen (6)
Stutzen an der angebrachten Schnittkante absägen.
Niveaugeber (3) mit dem Zugangsdeckel der Wartungs-
öffnung (5) austauschen.
Jeweils die 4 Befestigungsschrauben (4) heraus-
drehen und die beiden Baugruppen entsprechend
ummontieren.
Dabei Verdrehsicherung (1) lagerichtig positionieren.
010-974
