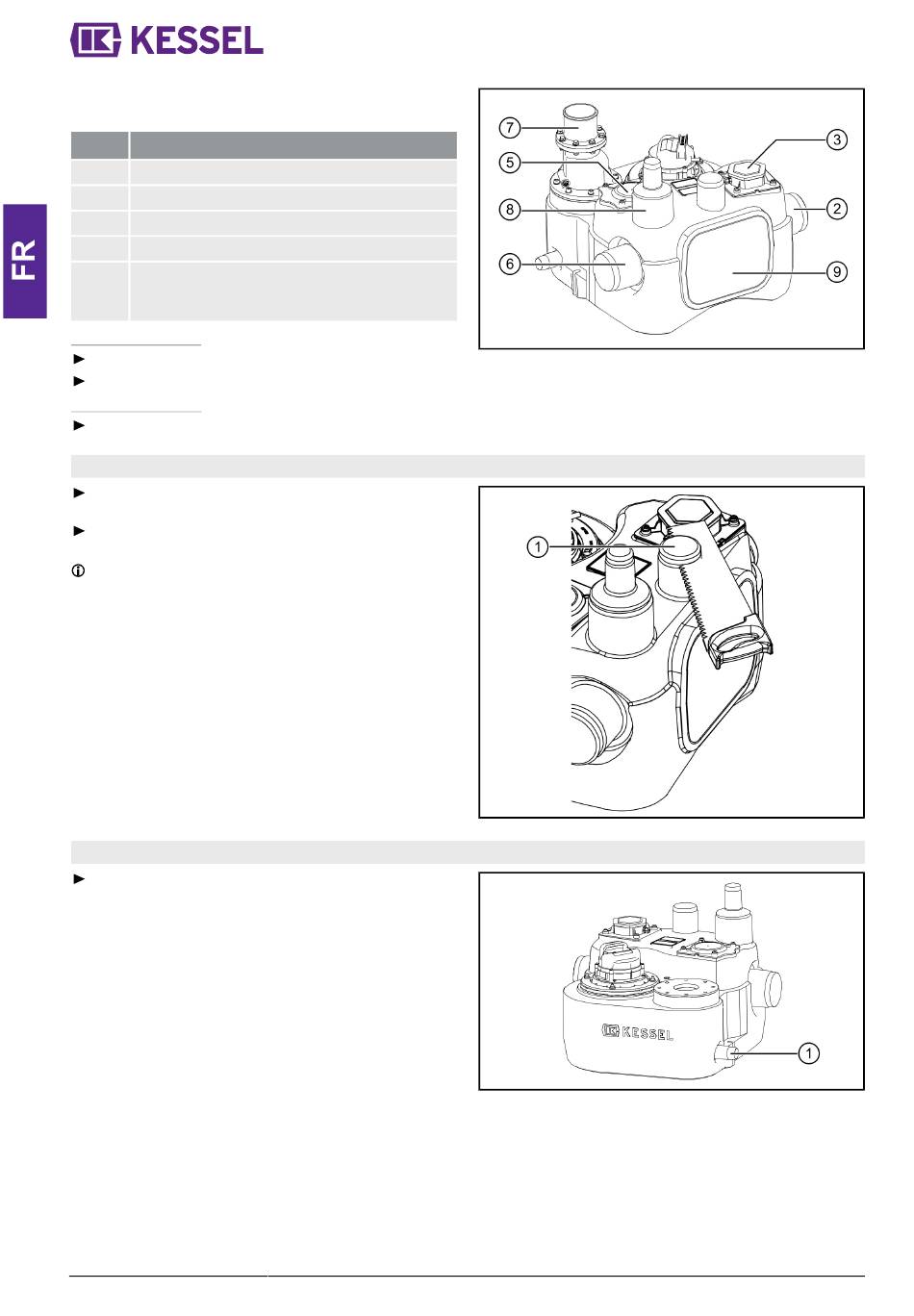

Montage
Le montage de l'arrivée est possible à différents endroits de
la cuve :
Pos. Raccord
2 DN 100
6 DN 100
7 DN 80
8 DN 50 ou DN 100
9 Surfaces de perçage, DN 100 max.
S'assurer que les eaux usées qui refluent ne
pénètrent pas dans la conduite d'arrivée.
Montage de l'arrivée
Inverser le montage du détecteur de niveau si besoin.
Monter l'arrivée sur la cuve.
Montage de la sortie
Raccorder la conduite de refoulement au raccord (7).
5.4 Raccordement de la conduite d'aération et de ventilation
Scier le manchon de la conduite d'aération et de ventila-
tion (1) au niveau de l'arête de coupe prévue.
Raccorder la conduite d'aération et de ventilation au rac-
cord d'aération et de ventilation (1).
La norme DIN EN 12056-4 impose de poser une conduite
d'aération et de ventilation séparée jusqu'au-dessus du
toit
5.5 Prévoir un raccord pour la pompe manuelle à membrane
Prévoir le raccord de la pompe manuelle à membrane à
la tubulure de raccordement (1) (DN 40), si nécessaire.
