Pour installer un couteau, procédez comme suit :
1. Si la goupille de la tête du couteau est installée dans
la tête de couteau (A), retirez-la.
2. Faites glisser le couteau pour la mettre en place
et alignez la tête de couteau (A) avec la bielle
pendante (B).
3. Installez la goupille de la tête de couteau dans la
bielle pendante (B) et enfoncez-la vers le bas dans la
tête de couteau, en vous assurant que la goupille est
totalement enfoncée dans la tête de couteau.
4. Tapez la surface inférieure de la tête de couteau (A)
jusqu'à ce que la goupille soit alignée avec la surface
supérieure (C) de la bielle pendante, et jusqu'à ce
qu'elle entre en contact avec la bielle pendante avec
un écart (D) (0,25 mm ([,010 po]).
5. Réinstallez le boulon et l'écrou (E). Serrez les boulons
à 220 N m (160 pi•lbf).
6. Réinstallez l'embout graisseur (F) dans la goupille et
placez l'embout graisseur pour faciliter l'accès.
7. Graissez le roulement.

6.8.6 Couteau de rechange

Un couteau de rechange peut être entreposé dans le
tube du châssis de la plateforme à l'extrémité gauche.
Assurez-vous que le couteau est bien en place.

6.8.7 Doigts de lamier

Vérifiez QUOTIDIENNENMENT que les doigts sont alignés et que les parties avec les lamiers sont en contact avec
la surface de cisaillement de chaque doigt.
147644
MAINTENANCE ET ENTRETIEN

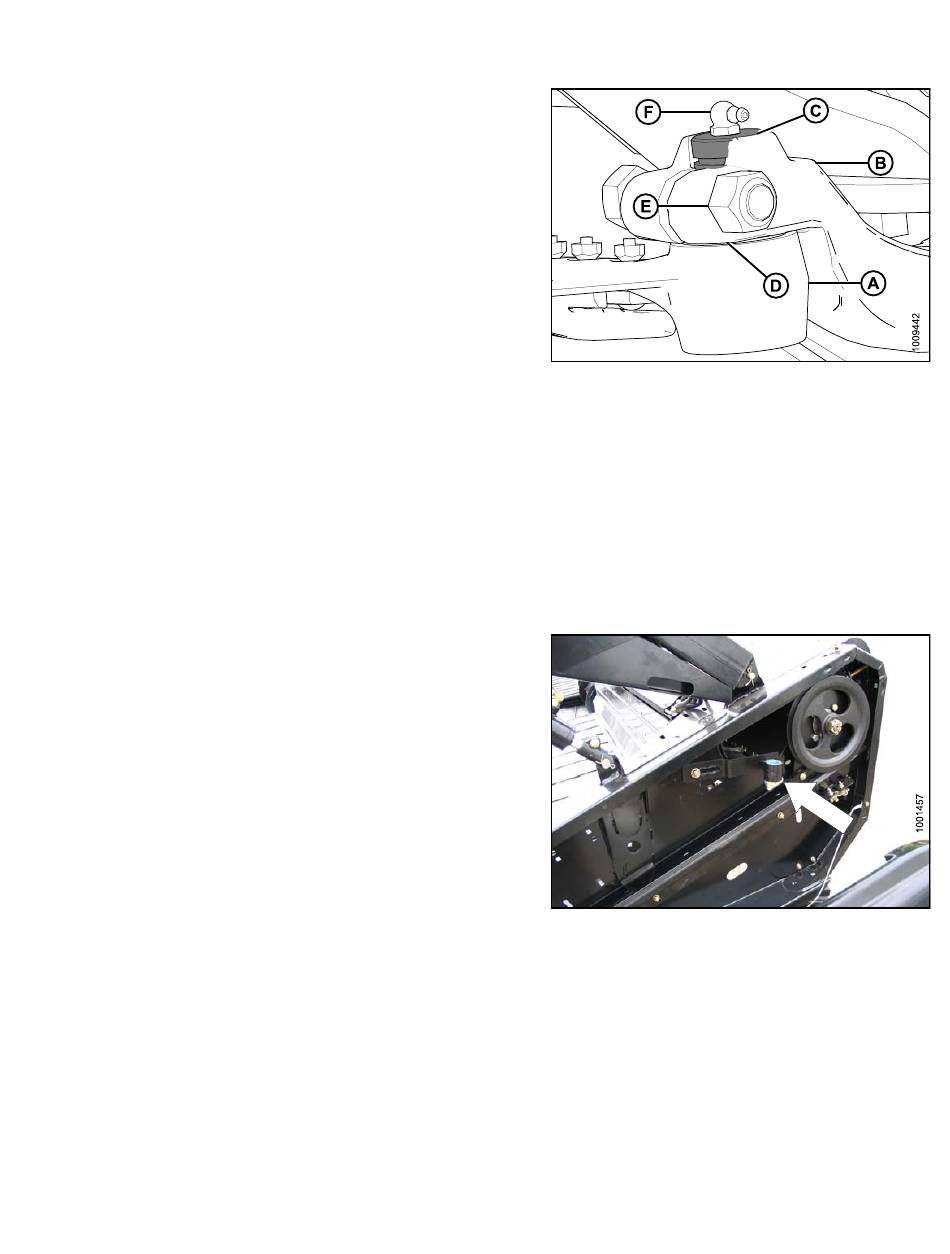

Figure 6.97: Installation du couteau
