MacDon FlexDraper FD75 Manuel D'opération page 99

Moissonneuses-batteuses Gleaner R62/R72
Configuration requise (Gleaner R62/R75)
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées
depuis la publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse
pour obtenir les mises à jour.
Les composants suivants sont nécessaires pour que le système de réglage automatique de la hauteur de la
plateforme fonctionne :
• Module principal (carte PCB) et module d'entraînement de la plateforme (carte PCB) montés dans le boîtier de
la carte dans le Module de panneau de fusibles (PF)
• .Entrées de l'opérateur de la poignée de commande multifonction.
• Entrées de l'opérateur montées dans le panneau du module de la console de commande (CC).
NOTE:
En plus des composants ci-dessus, l'électrovanne de commande hydraulique de levage de la plateforme doit
également être considérée comme faisant partie intégrante du système.
Étalonnage du système de réglage automatique de la hauteur de la plateforme (Gleaner R62/R72)
Pour de meilleures performances du système de hauteur automatique de la plateforme, procédez comme suit, le
vérin d'inclinaison réglé la manière la plus longue possible. Lorsque l'installation et l'étalonnage sont terminés,
réglez le vérin d'inclinaison à l'angle de plateforme souhaité. Reportez-vous à « Angle de la plateforme » dans la
section Utilisation du manuel d'opération de la plateforme.
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées
depuis la publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse
pour obtenir les mises à jour.
Pour étalonner le système de hauteur automatique de la
plateforme, procédez comme suit :
1. Veillez à ce que le vérin d'inclinaison soit aussi
court que possible et le flottement de l'adaptateur
déverrouillé.
2. Allumez la moissonneuse-batteuse, puis maintenez
le bouton C1 caché (A) enfoncé jusqu'à ce que le
voyant DEL (B) clignote temporairement.
3. Abaissez le convoyeur au maximum.
4. Maintenez le bouton L2 caché (C) enfoncé jusqu'à ce
que le voyant DEL (B) clignote temporairement. Le
système de réglage automatique de la hauteur de la
plateforme est maintenant étalonné.
147644
OPÉRATION

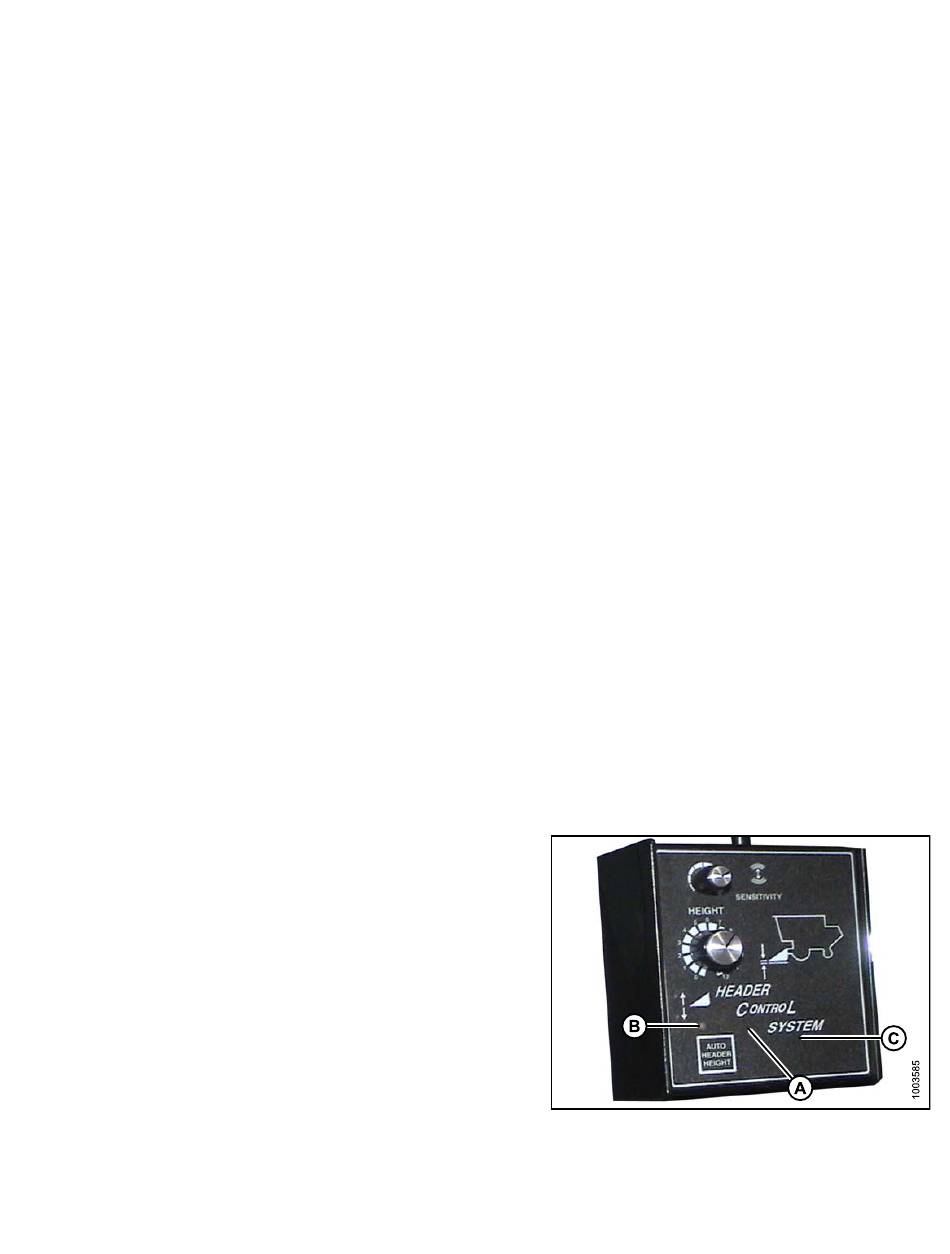

Figure 4.79: Système de commande de la
plateforme de la moissonneuse-batteuse
85
Révision A
