MacDon FlexDraper FD75 Manuel D'opération page 336

2. Utilisation d'un outil à bout plat ayant à peu près le
même diamètre que la goupille (A). Appuyez sur le
joint (B), le roulement (C), le bouchon (D) et le joint
torique (E) à partir du dessous de la tête de couteau.
NOTE:
Le joint (B) peut être remplacé sans démonter le
roulement. Lors du changement du joint, vérifiez
l'usure de la goupille et du roulement à aiguille.
Remplacez au besoin.
6.8.4 Installation du roulement de la tête de couteau
Pour installer le roulement de la tête de couteau, procédez comme suit :
1. Placez le joint torique (E) et emboîtez-le (D) dans la
tête de couteau.
IMPORTANT:
Installez le roulement, l'extrémité marquée (l'extrémité
avec des marques d'identification) tournée vers le
haut.
2. À l'aide d'un outil à bout plat (A) avec environ le même
diamètre que le roulement (C), poussez le roulement
dans la tête de couteau jusqu'à ce que le dessus du
roulement affleure le cran de la tête de couteau.
3. Installez le joint (B) dans la tête de couteau, la lèvre
tournée vers l'extérieur.
IMPORTANT:
Pour éviter toute panne prématurée du boîtier
d'entraînement du couteau ou de la tête du couteau,
assurez-vous il n'y a pas de jeu dans l'ajustement de
la goupille de la tête du couteau et du roulement à
aiguille, et l'ajustement de la goupille de la tête du
couteau et du bras de sortie.
4. Installez le couteau. Reportez-vous à la section
Installation du couteau, page
6.8.5 Installation du couteau
AVERTISSEMENT
Tenez-vous derrière le couteau lors de l'installation afin de réduire tout risque de blessure avec les bords
coupants. Portez des gants épais pour manipuler le couteau.
147644
MAINTENANCE ET ENTRETIEN
6.8.5
322.
322

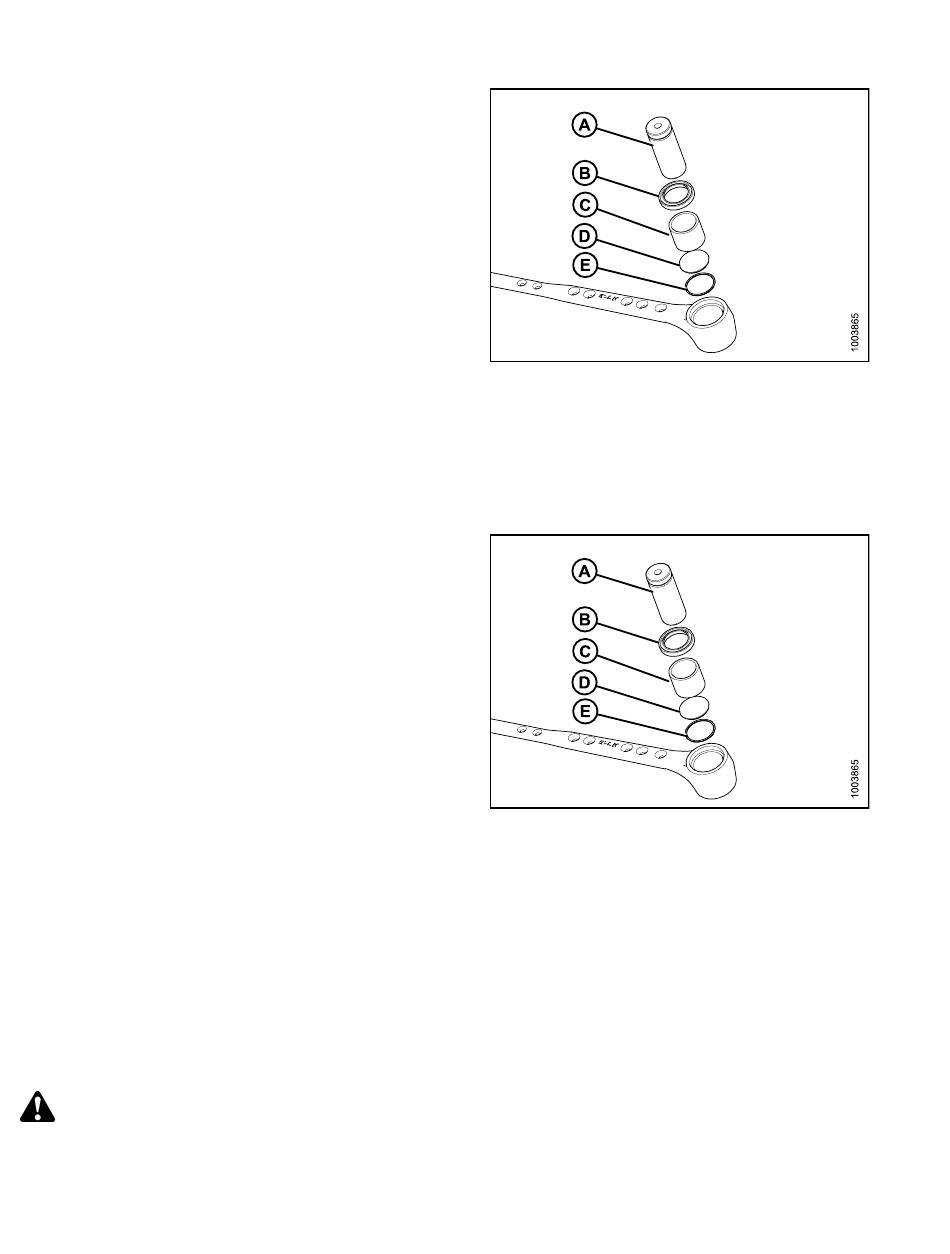

Figure 6.95: Retrait du roulement
A – Outil à bout plat B – Joint
D – Bouchon E – Joint torique
Figure 6.96: Tête de couteau
A – Outil à bout plat B – Joint
D – Bouchon E – Joint torique
C – Roulement
C – Roulement
