Raccords hydrauliques à joints toriques axiaux (ORFS)
Pour serrez les raccords hydrauliques à joints toriques axiaux (ORFS), procédez comme suit :
1. Vérifiez les composants pour vous assurer que les
surfaces d'étanchéité et les filets des raccords sont
exempts de bavures, d'entailles et d'égratignures ou
de tout corps étranger.
2. Appliquez de l'huile pour système hydraulique sur le
joint torique (B).
3. Alignez le tube ou le flexible afin que la face plane
du manchon (A) ou (C) touche entièrement le joint
torique (B).
4. Vissez à la main l'écrou (D) du tube ou du flexible.
L'écrou doit tourner librement jusqu'à ce qu'il soit
totalement enfoncé.
5. Serrez davantage le raccord pour obtenir la valeur de
couple de serrage indiquée dans le tableau figurant
dans la colonne opposée.
NOTE:
Tenez la partie hexagonale sur le corps du
raccord (E), le cas échéant, pour empêcher toute
rotation non désirée du corps du raccord et du
flexible lors du serrage de l'écrou du raccord (D).
6. Lors de l'assemblage des raccords ou de deux
flexibles, vous aurez besoin de trois clés.
7. Contrôlez l'état final du raccord.
147644
MAINTENANCE ET ENTRETIEN

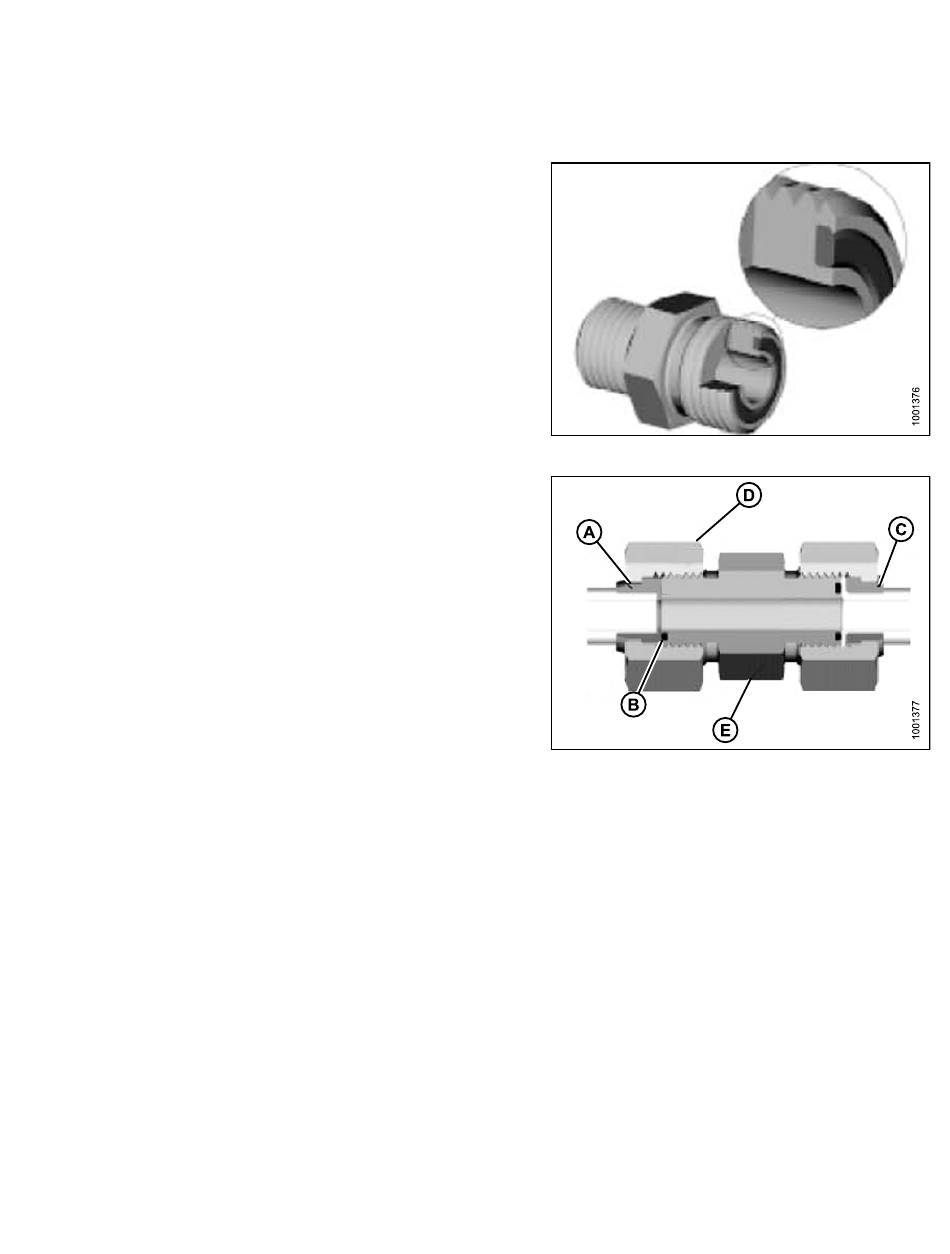

Figure 6.14: Raccord hydraulique
Figure 6.15: Raccord hydraulique
