6.8.2 Retrait du couteau
AVERTISSEMENT
Tenez-vous derrière le couteau lors du retrait afin de réduire tout risque de blessure avec les bords
coupants. Portez des gants épais pour manipuler le couteau.
1. Déplacez manuellement le couteau par à-coups
jusqu'à sa limite extérieure et nettoyez la zone autour
des têtes de couteau.

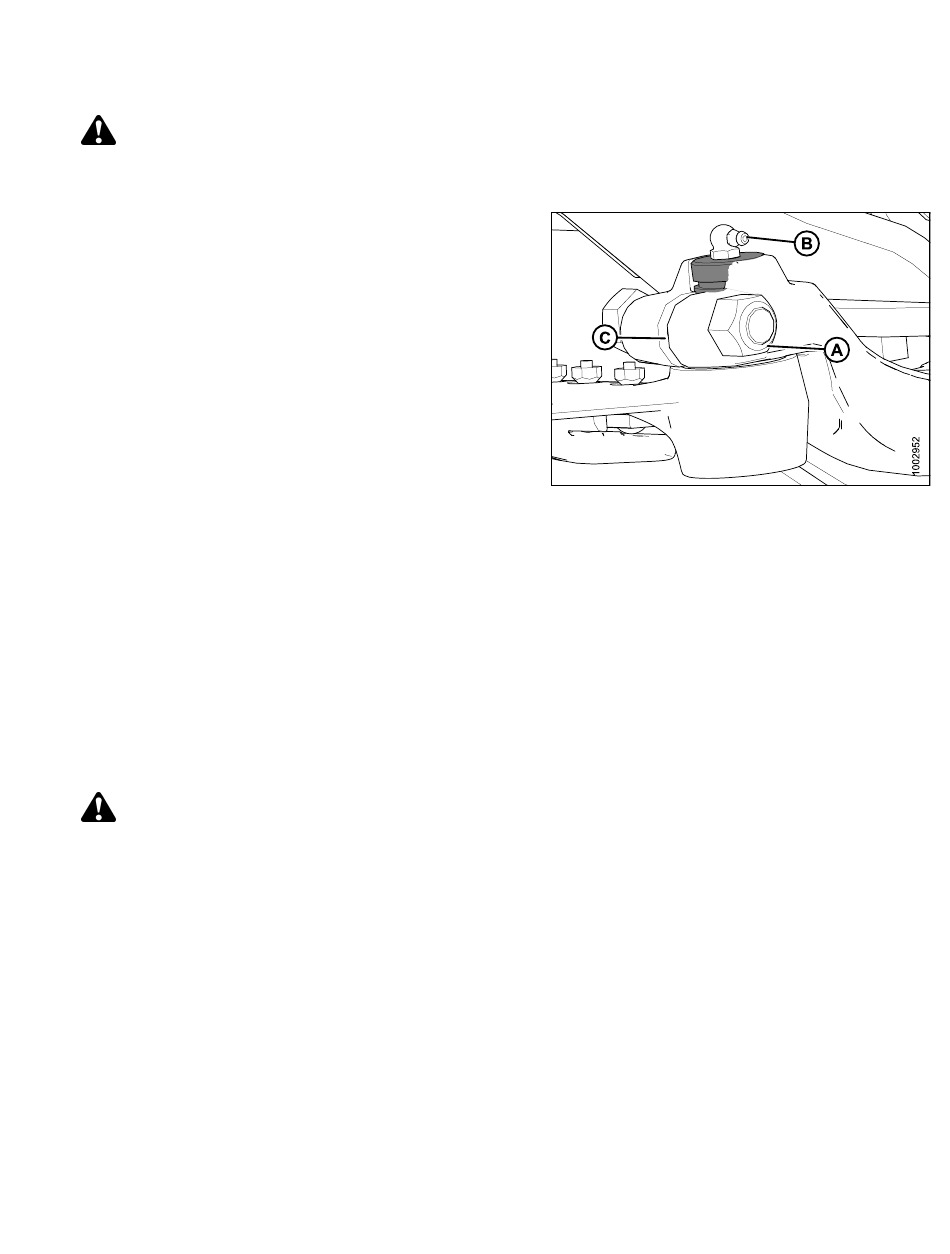

2. Retirez le boulon (A).
3. Retirez l'embout de graissage (B) de la goupille.
4. Utilisez un tournevis ou un ciseau dans la fente (C)
pour libérer la charge sur la goupille de la tête du
couteau.
5. Forcez la goupille vers le haut à l'aide d'un tournevis
dans la rainure de la goupille jusqu'à la goupille sorte
de la tête de couteau.
6. Appuyez sur le côté intérieur de l'ensemble du couteau
pour le retirer du bras de sortie.
7. Scellez le roulement dans la tête de couteau avec du
plastique ou du ruban adhésif
8. Enroulez une chaîne autour de la têtes de couteau et
sortez le couteau.
NOTE:
Pour l'entraînement d'un couteau avec plaque
d'assemblage, retirez les boulons de la plaque et
sortez le couteau en le tirant par les deux extrémités.
6.8.3 Retrait du roulement de la tête de couteau
AVERTISSEMENT
Tenez-vous derrière le couteau lors du retrait afin de réduire tout risque de blessure avec les bords
coupants. Portez des gants épais pour manipuler le couteau.
IMPORTANT:
La procédure suivante s'applique aux plateformes à couteau simple. Répétez cette procédure pour chaque
couteau sur les plateformes à couteau double.
1. Retirez le couteau.
précédente.
NOTE:
Il n'est pas nécessaire d'envelopper la tête de
couteau pour protéger le roulement car il est
remplacé.
147644
MAINTENANCE ET ENTRETIEN
Reportez-vous à la section
Figure 6.94: Tête de couteau
