6. Alignez la barre à dents (B) et le bras de came,
puis installez le boulon (A). Serrez le boulon à
165 N•m (120 pi•lb).
7. Sur le disque central, installez les boulons (A) qui
maintiennent le bras (B) au disque.
8. Sur l'extrémité de la came, installez le bras du
rabatteur (B) et le support des capots du diviseur (C)
de l'extrémité de la came du rabatteur à l'emplacement
du tube à doigts correspondant avec les boulons (A).
NOTE:
Il n'y a aucun capot du diviseur sur les
disques centraux.
9. Sur l'extrémité de la came, installez le support des
capots du diviseur (A) à l'emplacement du tube à doigts
correspondant sur l'extrémité de la came.
10. Réinstallez les capots du diviseur.
147644
MAINTENANCE ET ENTRETIEN

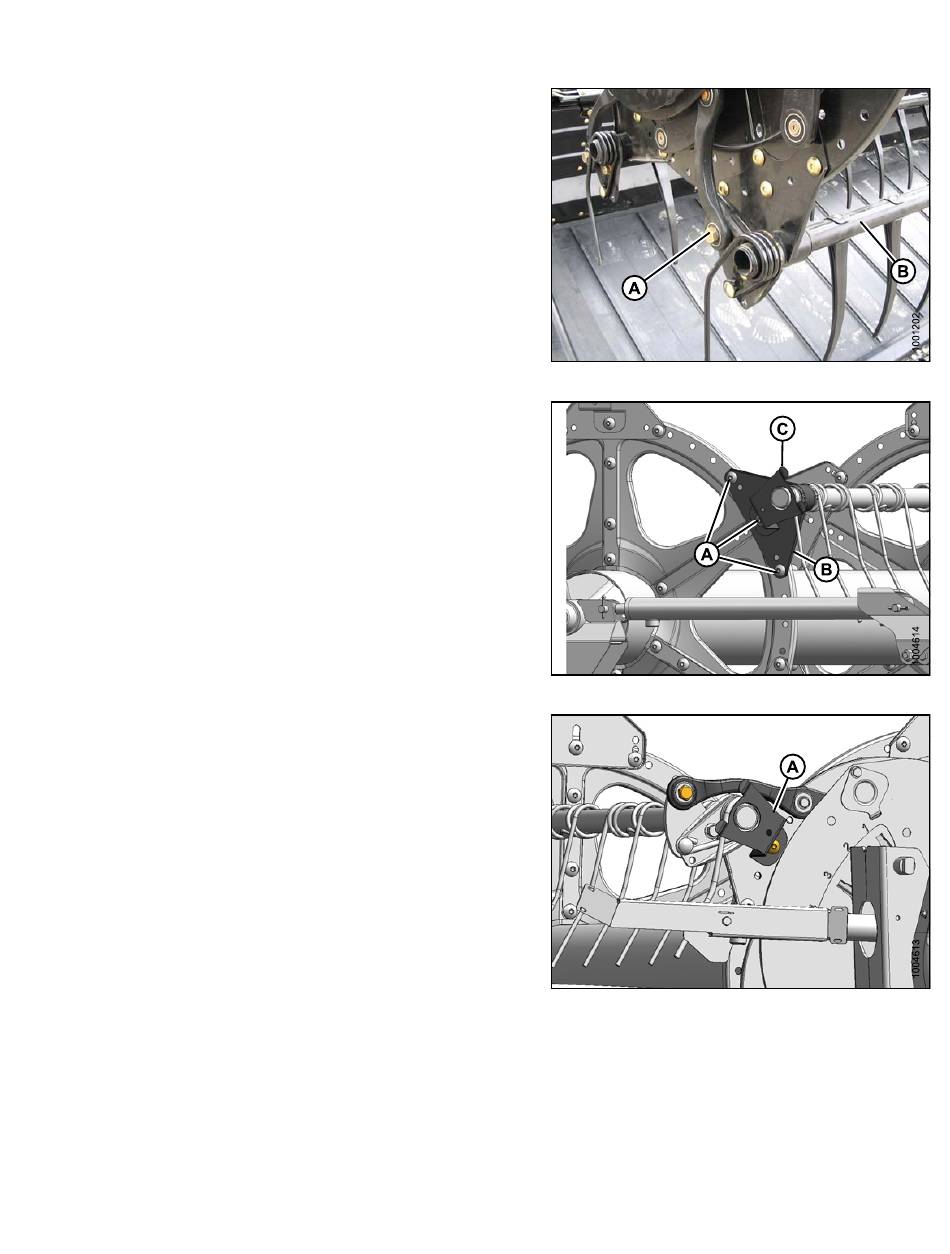

Figure 6.273: Extrémité de la came
Figure 6.274: Extrémité arrière
Figure 6.275: Extrémité de la came
401
Révision A
