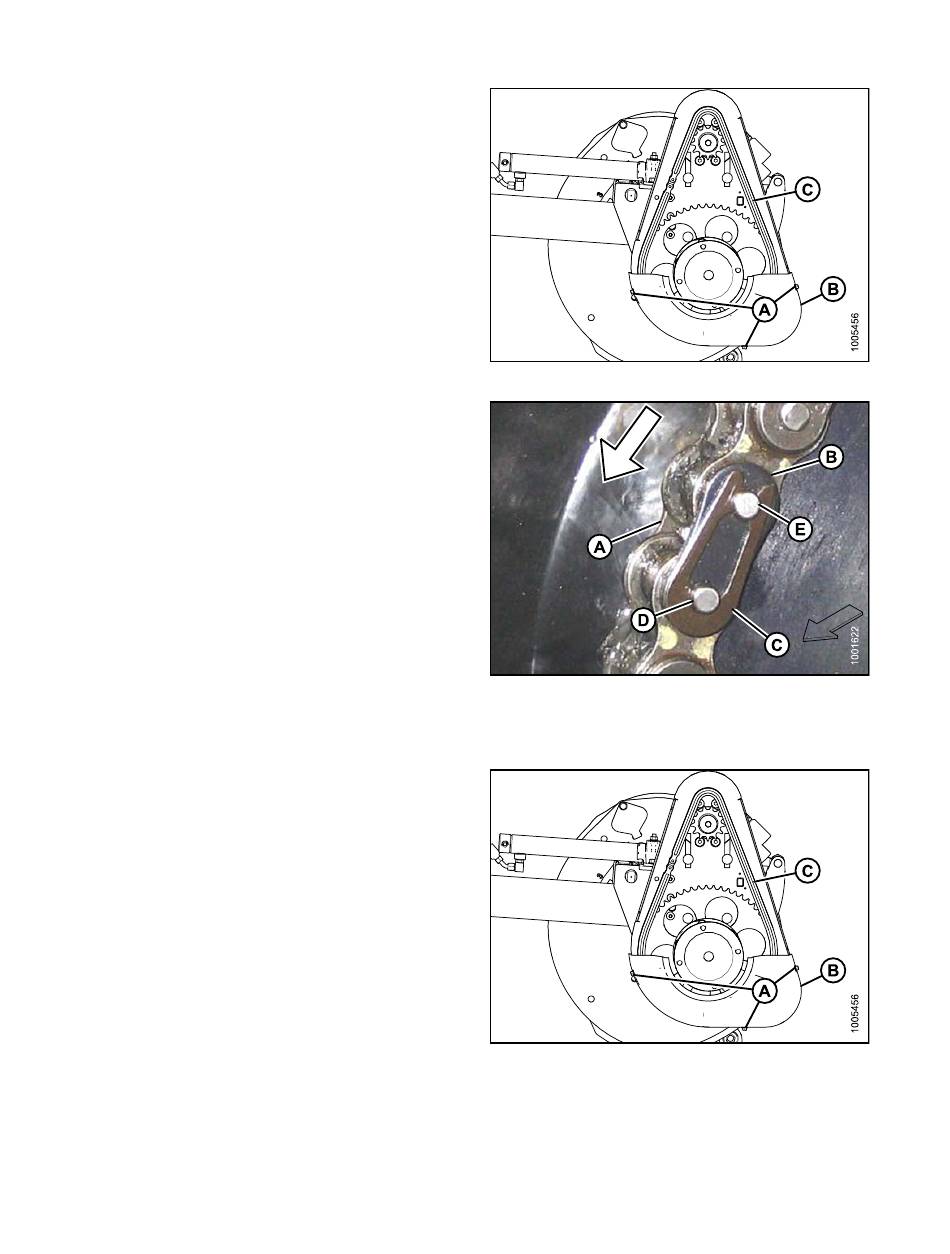

3. Retirez les trois vis (A), puis le capot inférieur (B).
4. Relâchez la tension sur la chaîne (C). Reportez-vous
à la section Réglage de la tension de la chaîne sur
un entraînement à rabatteur double, page 372
l'entraînement de rabatteur double.
5. Meulez la plateforme d'un rivet sur la chaîne (C),
enfoncez le rivet et retirez la chaîne.
6. Meulez la plateforme d'un des rivets sur la nouvelle
chaîne et enfoncez le rivet pour séparer la chaîne.
7. Placez les extrémités de la chaîne sur le pignon.
8. Installez le connecteur de goupille (A) (non disponible
chez MacDon) dans la chaîne, de préférence à l'arrière
du pignon.
9. Installez le connecteur (B) sur les goupilles.
10. Installez la bride à ressort (C) sur la goupille avant (D),
l'extrémité fermée de la pince dans le sens de rotation
du pignon.
11. Placez un élément de la pince dans la rainure de la
goupille arrière (E).
12. Appuyez sur l'autre partie de la bride à ressort sur la
face de la goupille arrière (E) jusqu'à ce qu'elle glisse
dans la rainure. N'appuyez PAS dans le sens de la
longueur de la pince à partir de l'extrémité fermée.
13. Vérifiez que la pince est bien placée dans des rainures
des goupilles.
14. Réglez la tension de la chaîne. La tension de la chaîne
doit être telle que la force manuelle dévie la chaîne de
3 mm (1/8 po.) au milieu.
15. Installez le capot inférieur (B) et fixez-le avec trois
vis (A).
