Manuel d'instructions
D101634X0FR

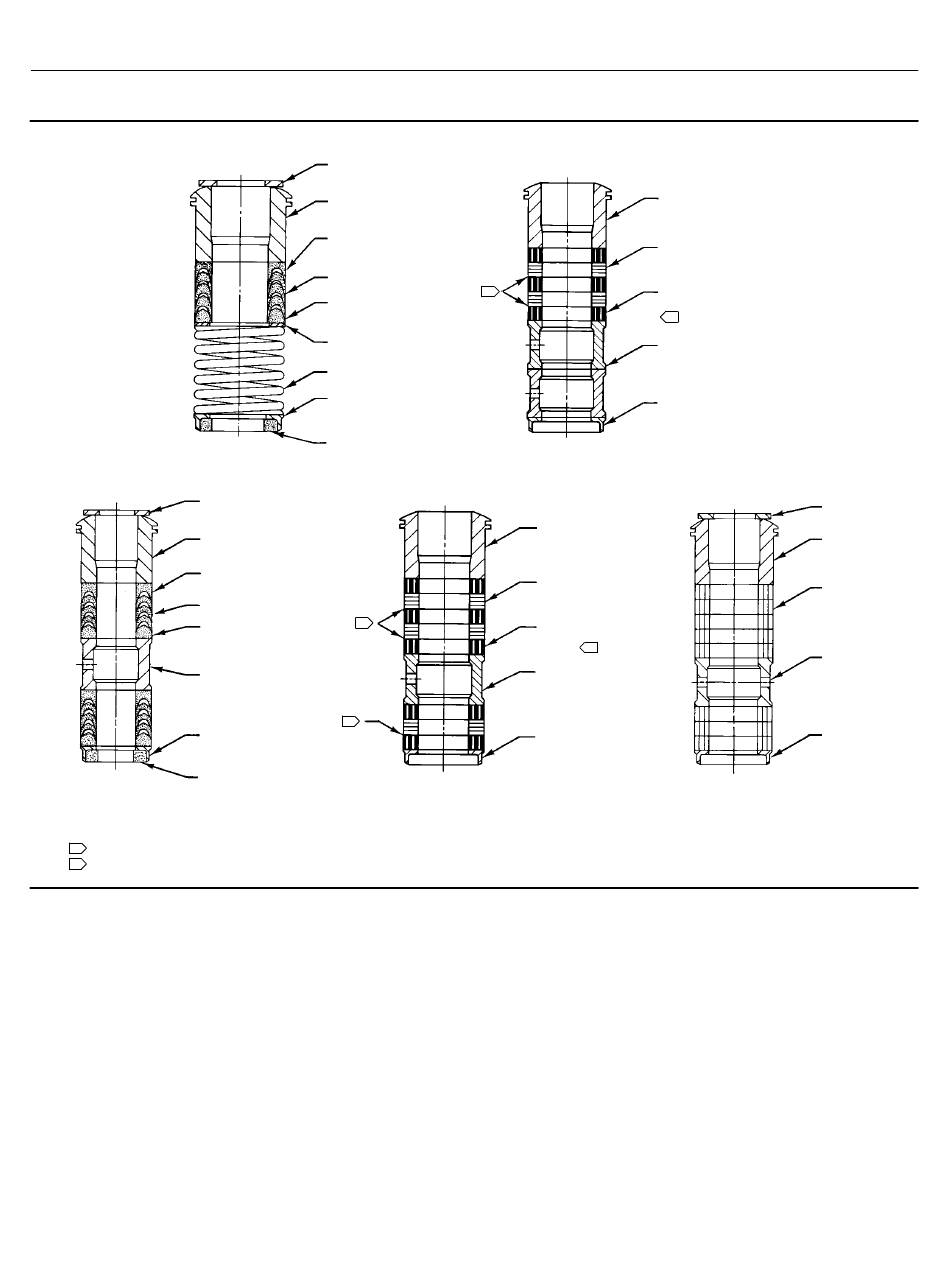

Figure 3. Configuration des garnitures d'étanchéité
12A8160-A
GARNITURE SIMPLE A
ANNEAU EN V PTFE
SEGMENT RACLEUR
SUPERIEUR (N_ 27)
FOULOIR DE
PRESSE-ETOUPE (N_ 28)
ADAPTATEUR
FEMELLE (N_ 35)
ANNEAU EN V (N_ 23)
ADAPTATEUR
MALE (N_ 34)
LANTERNE (N_ 24)
BAGUE D'ASSISE
DE GARNITURE
(N_ 26)
12A7839-A Sht 1
SEGMENT RACLEUR
INFERIEUR (N_ 33)
GARNITURE DOUBLE
A ANNEAU EN V PTFE
REMARQUES :
1
RONDELLES EN ZINC SACRIFICIELLES DE 0,102 mm (0.004 in.). UTILISER UNIQUEMENT UNE BAGUE EN RUBAN GRAPHITE CI-DESSOUS POUR CHACUNE.
2
A L'APPARENCE D'UNE BAGUE TRESSEE OU ENTRELACEE.
C0747-1
SEGMENT RACLEUR
SUPERIEUR (N_ 27)
FOULOIR DE
PRESSE-ETOUPE (N_ 28)
}
ADAPTATEUR
FEMELLE (N_ 35)
N_ 22
ANNEAU EN V (N_ 23)
ADAPTATEUR
MALE (N_ 34)
RONDELLE (N_ 25)
RESSORT (N_ 24)
BAGUE D'ASSISE DE
GARNITURE (N_ 26)
SEGMENT RACLEUR
INFERIEUR (N_ 33)
GARNITURE EN RUBAN DE GRAPHITE
ET GARNITURE SIMPLE EN FILAMENTS
}
N_ 22
1
1
14A3414-C
GARNITURE EN RUBAN DE GRAPHITE
ET GARNITURE DOUBLE EN RUBAN
DE GRAPHITE
FOULOIR DE
PRESSE-ETOUPE (N_ 28)
ANNEAU GRAPHITE
EN RUBAN (N_ 23)
ANNEAU DE GARNITURE EN
1
FILAMENTS DE GRAPHITE (N_ 23)
LANTERNE (N_ 24)
BAGUE D'ASSISE DE
GARNITURE (N_ 26)
14A3412-C
DE GRAPHITE
FOULOIR DE
PRESSE-ETOUPE (N_ 28)
ANNEAU GRAPHITE
EN RUBAN (N_ 23)
ANNEAU GRAPHITE EN
FILAMENTS DE GRAPHITE
(N_ 23)
2
LANTERNE (N_ 24)
BAGUE D'ASSISE DE
GARNITURE (N_ 26)
Vannes HP et HPA
Janvier 2021
2
SEGMENT RACLEUR
SUPERIEUR (N_ 27)
FOULOIR DE
PRESSE-ETOUPE
(N_ 28)
ANNEAU DE
GARNITURE
(N_ 23)
LANTERNE
(N_ 24)
BAGUE D'ASSISE
DE GARNITURE
(N_ 26)
12A8163-A
GARNITURE DOUBLE
PTFE/COMPOSITE
11
