5 Interface utilisateur > 5.7 Visualisation des images

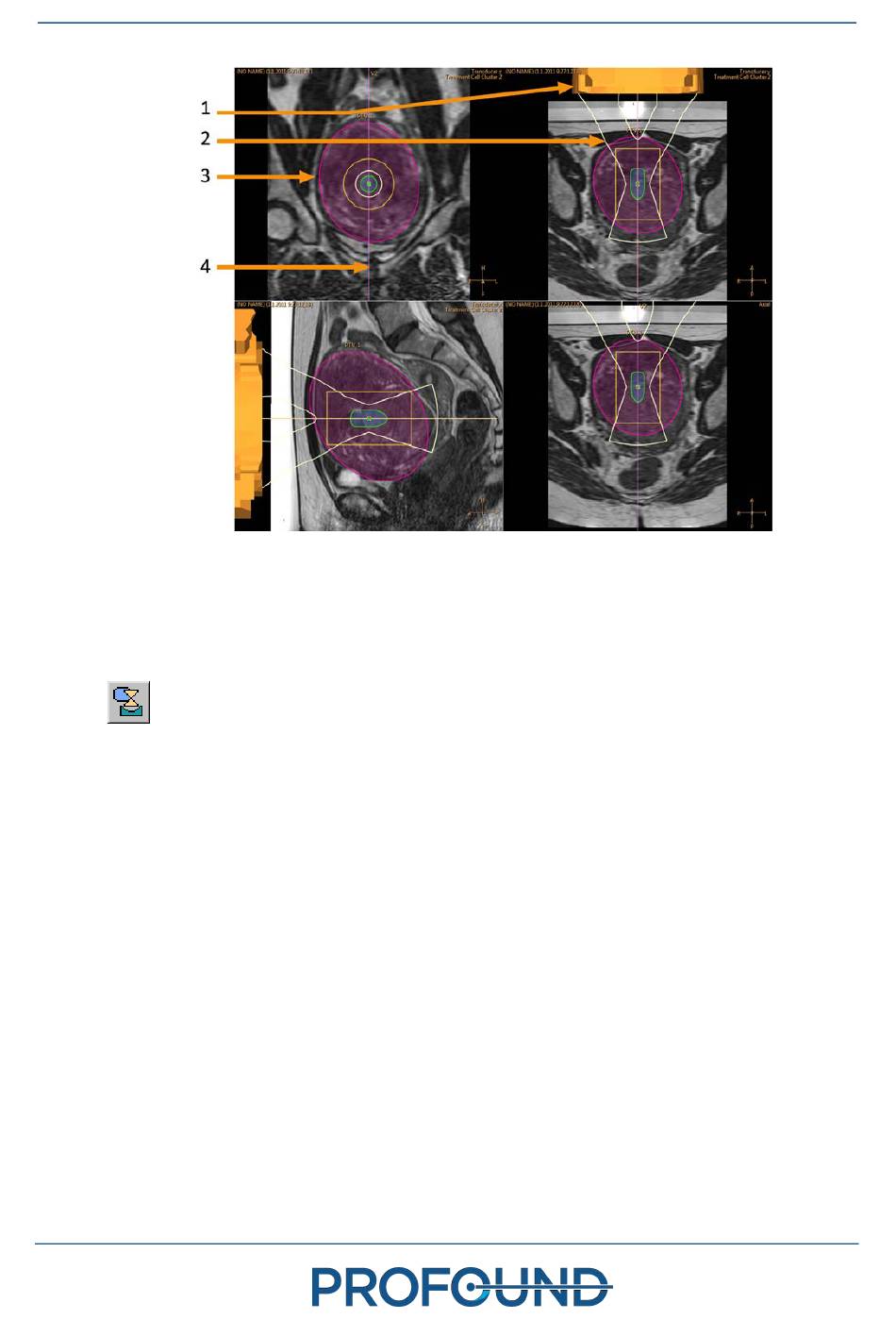

Fig. 34: Plusieurs superpositions par-dessus la vue du transducteur :
Superposition du transducteur (1), superposition du faisceau du
transducteur (2), superposition du PTV (3), superposition de la coupe (4)
Superposition du faisceau du transducteur
La superposition du faisceau du transducteur affiche la forme estimée du faisceau du transducteur.
La forme du champ proche à proximité du transducteur est calculée en temps réel. Ce calcul est
une approximation qui tient compte des OAR, de la répartition des éléments de transducteur à la
surface de ce dernier, de la position et de l'angle du transducteur. La forme du champ proche à
proximité de la cellule de traitement et la forme du champ lointain dépendent uniquement de la
taille de la cellule de traitement et de l'utilisation de la déflexion électronique. Le calcul de la forme
du faisceau du transducteur ne peut pas modéliser les effets possibles de variation anatomique du
tissu. La forme de faisceau affichée n'observe pas non plus les changements dus aux différentes
puissances d'émission d'ultrasons.
Lorsque le système utilise la déflexion électronique dans le sens de la profondeur pour rapprocher
une cellule de traitement du transducteur (déflexion X électronique négative), la position de la
partie la plus étroite du faisceau peut être différente de celle de la cellule de traitement, comme
l'illustre le premier des exemples suivants. Ce déplacement est volontaire. Il donne une meilleure
approximation de la forme du faisceau du transducteur.
Instructions d'utilisation
110676A / 06-2021
74 (208)
