6 Déroulement des opérations > 6.7 Préparation du système pour l'émission d'ultrasons

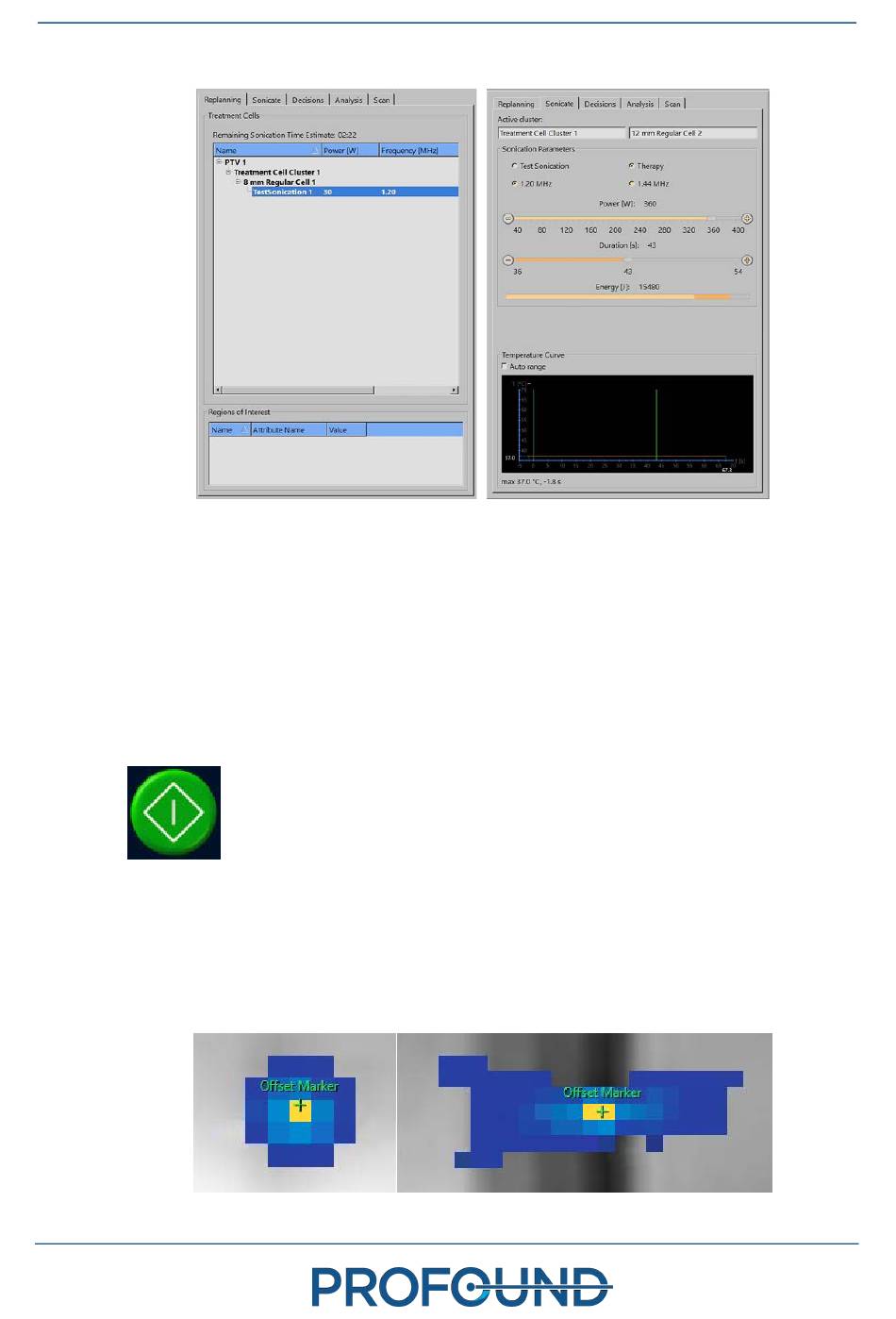

Fig. 91: Sélection de la cellule et du niveau de puissance pour une
émission test (l'apparence de l'interface utilisateur graphique et les valeurs
des paramètres peuvent varier en fonction de l'application).
1.
Sélectionnez un groupe et une cellule de traitement. Quels que soient la taille et le type de la
cellule choisie, l'émission test considère cette dernière comme une cellule ordinaire de 4 mm.
Sélectionner émission test.
2.
À l'aide du curseur Puissance, sélectionnez un niveau de puissance suffisamment bas pour ne
3.
pas entraîner de dose thermique au niveau tissulaire. Pour d'autres conseils, consultez le guide
d'application.
4.
Cliquer sur Démarrer l'émission d'ultrasons pour lancer l'émission test.
L'acquisition de la température démarre automatiquement.
5.
Affichez les cartes de température dans l'onglet Décisions pour vérifier que l'échauffement s'est
produit à l'emplacement prévu. Le marqueur de décalage (croix verte) doit automatiquement
apparaître au centre de la zone échauffée sur les plans frontal et sagittal. Si tel n'est pas le cas
(situation rare), faites glisser manuellement le marqueur de décalage jusqu'à cette position.
Corrigez le décalage dans les directions DG et TP sur l'image frontale, et dans la direction AP sur
l'image sagittale.
Instructions d'utilisation
110676A / 06-2021
Fig. 92: Émission test.
129 (208)
