6. Informazioni sul prodotto

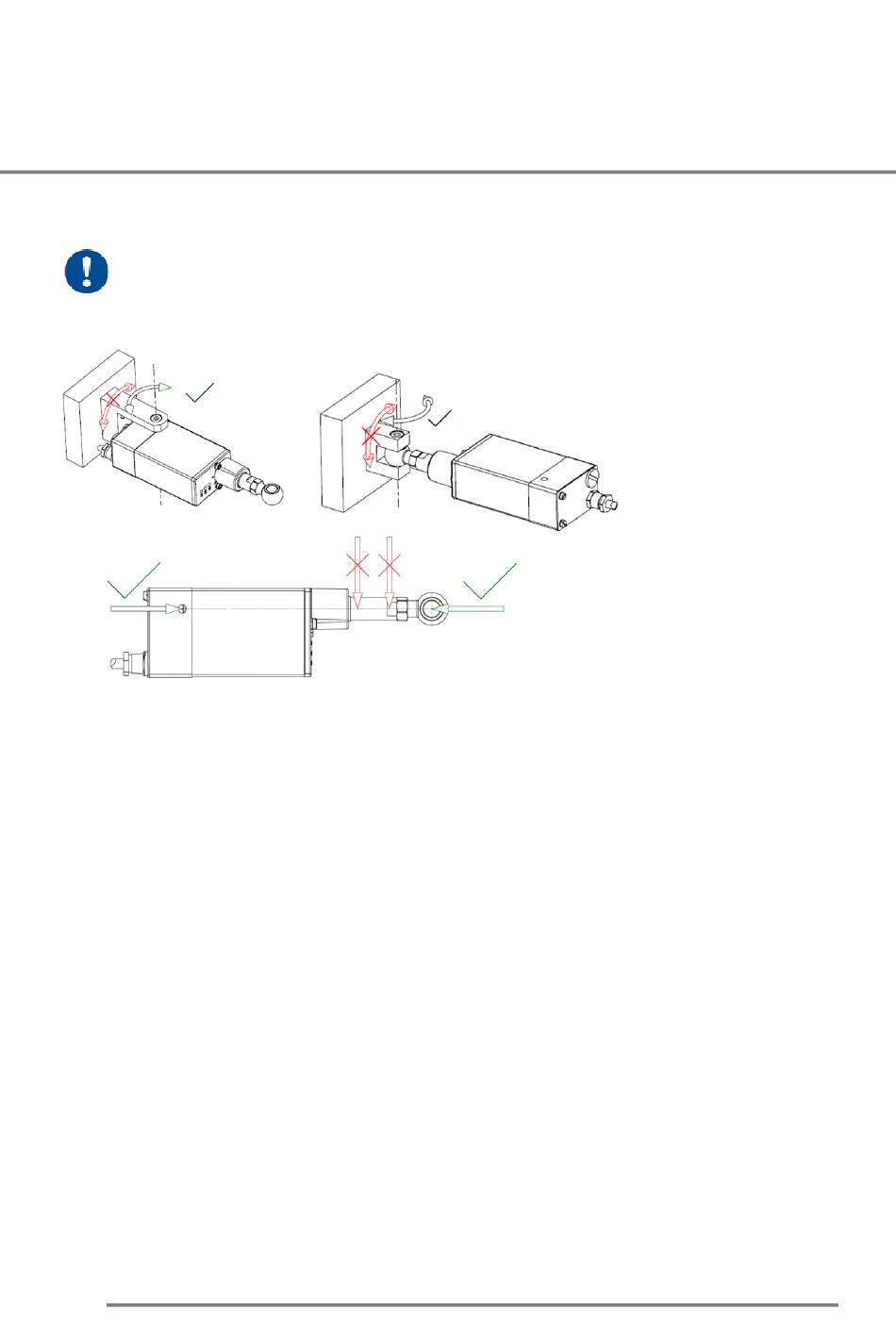

6.3.11 Posizione di montaggio

Il contropezzo non deve essere girevole. L'elettrocilindro deve essere girevole in
direzione della freccia (vedere grafico).
6.3.12 Altre possibilità tecniche
•
Tensione, 12 VDC
•
Per LH10 / LH11 / LH950 finecorsa aggiuntivo S3 per posizione intermedia corsa secondo
SC.4.000997
•
Contatto di segnale secondo lo schema SC.4.45* legato al potenziale
•
Contatto di segnale secondo lo schema SC.4.50* con contatti a potenziale zero
•
Potenziometro secondo lo schema SC.4.67*
•
Altri schemi speciali
* Gli schemi per esecuzioni speciali non sono raffigurati né documentati sulle presenti istruzioni.
Le informazioni devono essere richieste al fornitore.
