HP SureStore 2/20 Guide De L'utilisateur page 69

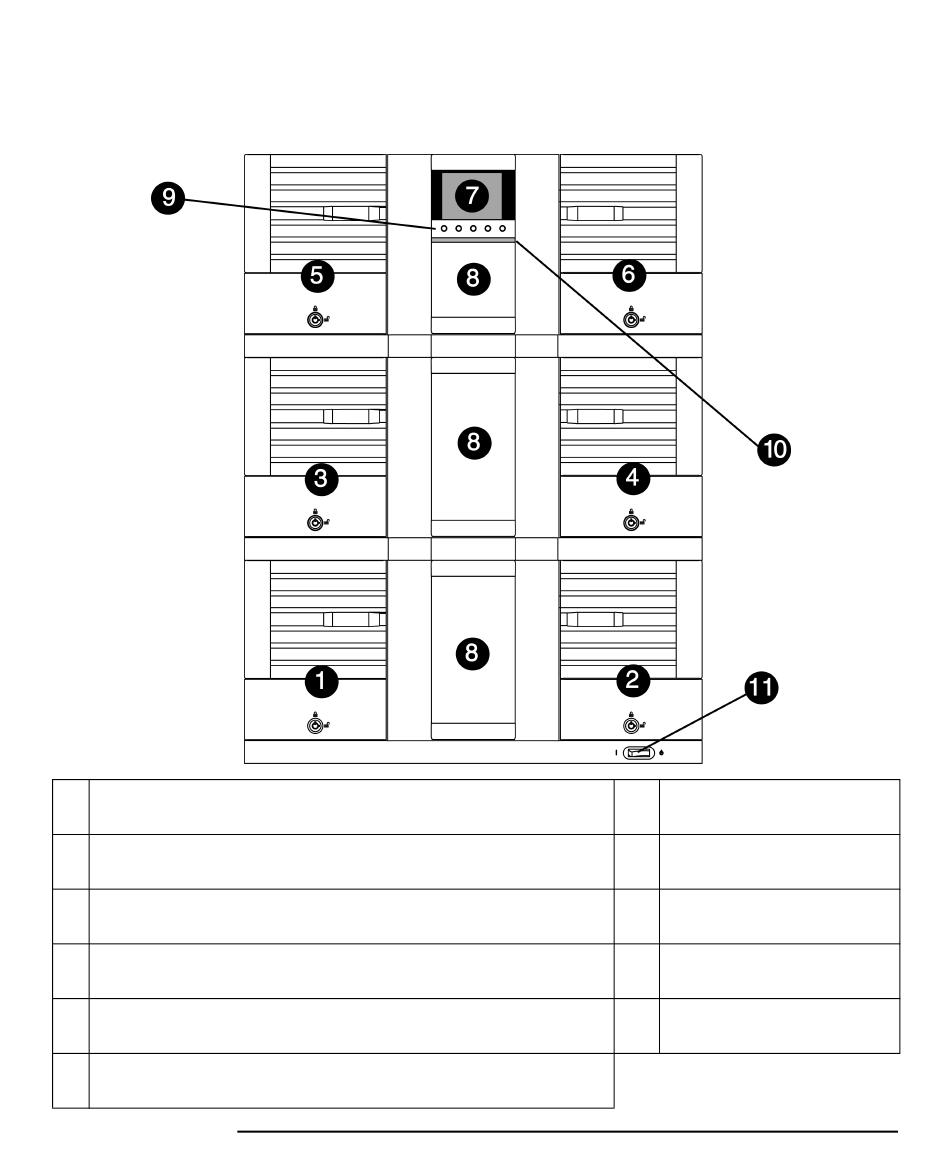

Figure 2-3
1 Porte 1 avec verrou (logements 1 à 10, avec logement
1 devant)
2 Porte 2 avec verrou (logements 20 à 11, avec logement
20 devant)
3 Porte 3 avec verrou (logements 21 à 30, avec logement
21 devant)
4 Porte 4 avec verrou (logements 40 à 31, avec logement
40 devant)
5 Porte 5 avec verrou (logements 41 à 50, avec logement
41 devant)
6 Porte 6 avec verrou (logements 60 à 51, avec logement
60 devant)
Panneau avant du modèle 6/60
Chapitre 2
Exploitation de la bibliothèque
Panneau avant - vue générale
7 Affichage du panneau
avant
8 Fenêtres de
visualisation
9 Touches de fonction
10 Voyant du panneau
avant
11 Interrupteur
d'alimentation (attente)
2-5
