AVERTISSEMENT
Figure 1-9
Installation de la bibliothèque
Installation de la bibliothèque dans un rack
Ne déplacez pas la bibliothèque sans aide et/ou sans dispositif de
levage approprié. Le modèle 2/20 pèse 40,9 kg. Le modèle 4/40 pèse
76,4 kg. Le modèle 6/60 pèse 104,1 kg.
5. Serrez à fond les vis du rail de montage supérieur pour fixer la
bibliothèque en place.
6. Installez la patte d'arrêt de manière à ce que la bibliothèque soit bien
logée dans le rack et qu'elle ne risque pas de sortir plus loin que sa
position de maintenance/réparation (où environ les deux-tiers de la
bibliothèque dépassent du rack).
• Modèle 2/20
a. Au dos de la bibliothèque, dévissez la vis à oreilles du bloc
d'alimentation à la main ou à l'aide d'un tournevis.
b. Installez la patte d'arrêt en faisant glisser le bord de la patte sous
la vis à oreilles et en faisant passer la languette à travers la butée.
c. Vissez à fond la vis à oreilles du bloc d'alimentation pour bien fixer
la patte à la bibliothèque.

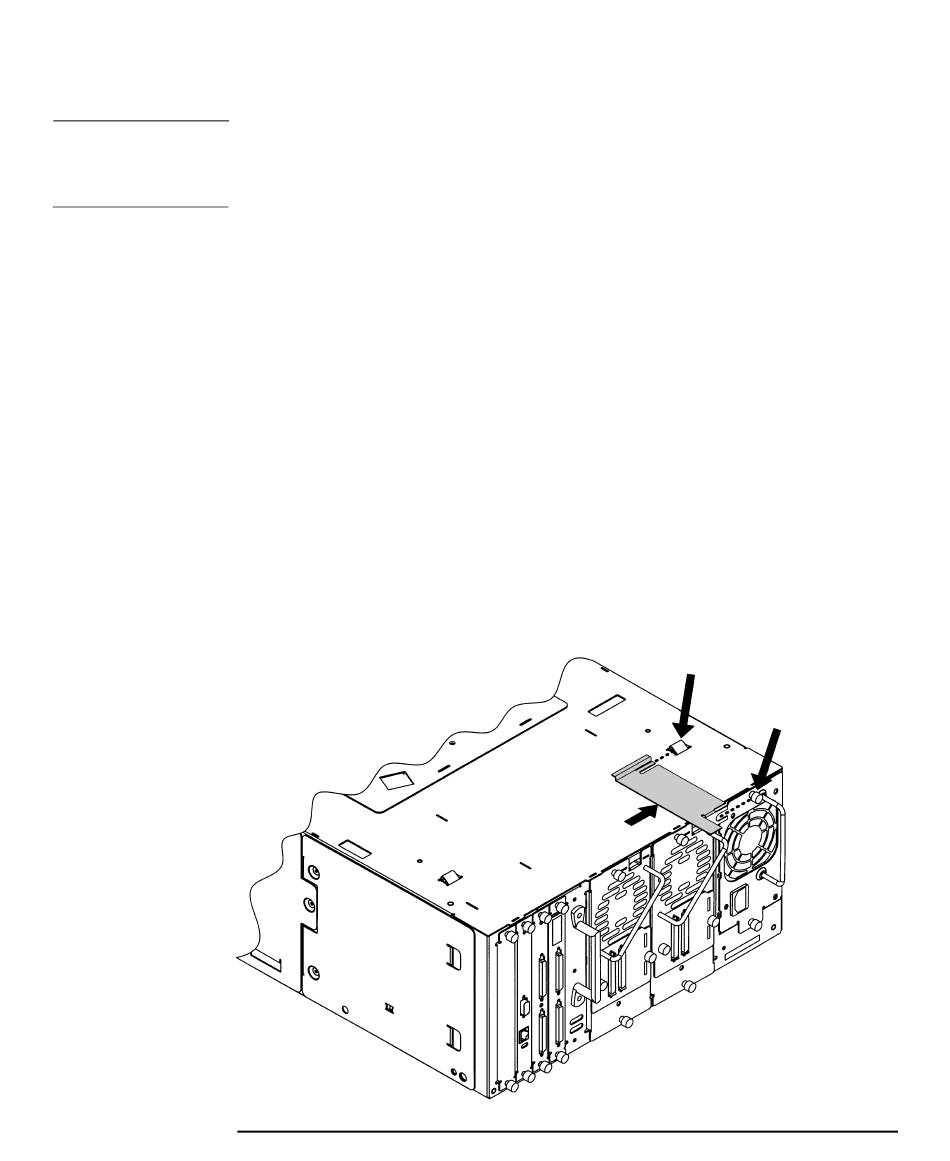

Installation de la patte d'arrêt pour le modèle 2/20
