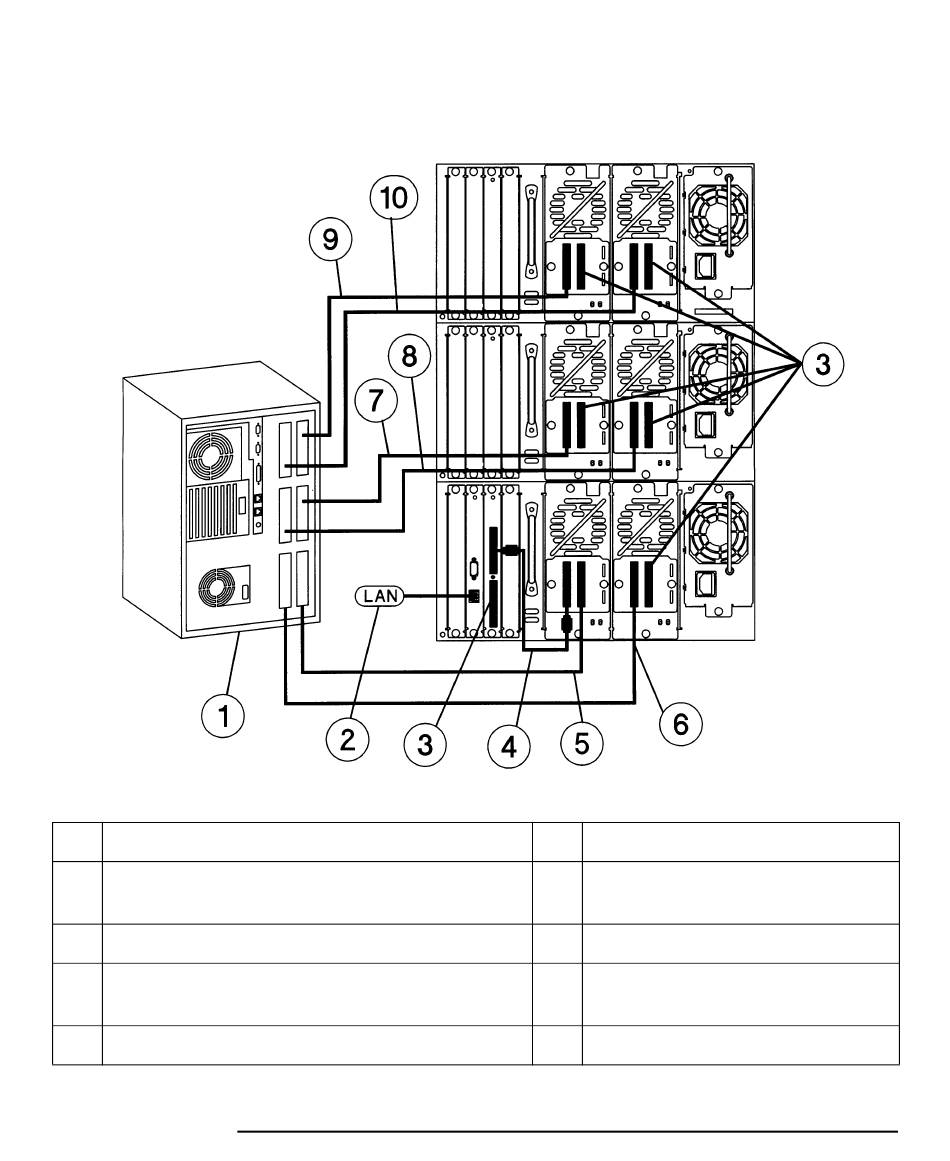

Figure 1-20
1 Hôte (configuré par l'utilisateur)
2 Connexion au réseau local de la carte de
gestion à distance
3 Terminateur SCSI approprié à 68 broches
4 Câble de raccordement avec connecteurs
SCSI à 68 broches
5 Câble SCSI du lecteur 1 à l'hôte
Installation de la bibliothèque
Raccordement et alimentation de la bibliothèque
Raccordement des câbles SCSI du modèle 6/60
1-32
6 Câble SCSI du lecteur 2 à l'hôte
7 Câble SCSI du lecteur 3 à l'hôte
8 Câble SCSI du lecteur 4 à l'hôte
9 Câble SCSI du lecteur 5 à l'hôte
10 Câble SCSI du lecteur 6 à l'hôte
Chapitre 1
