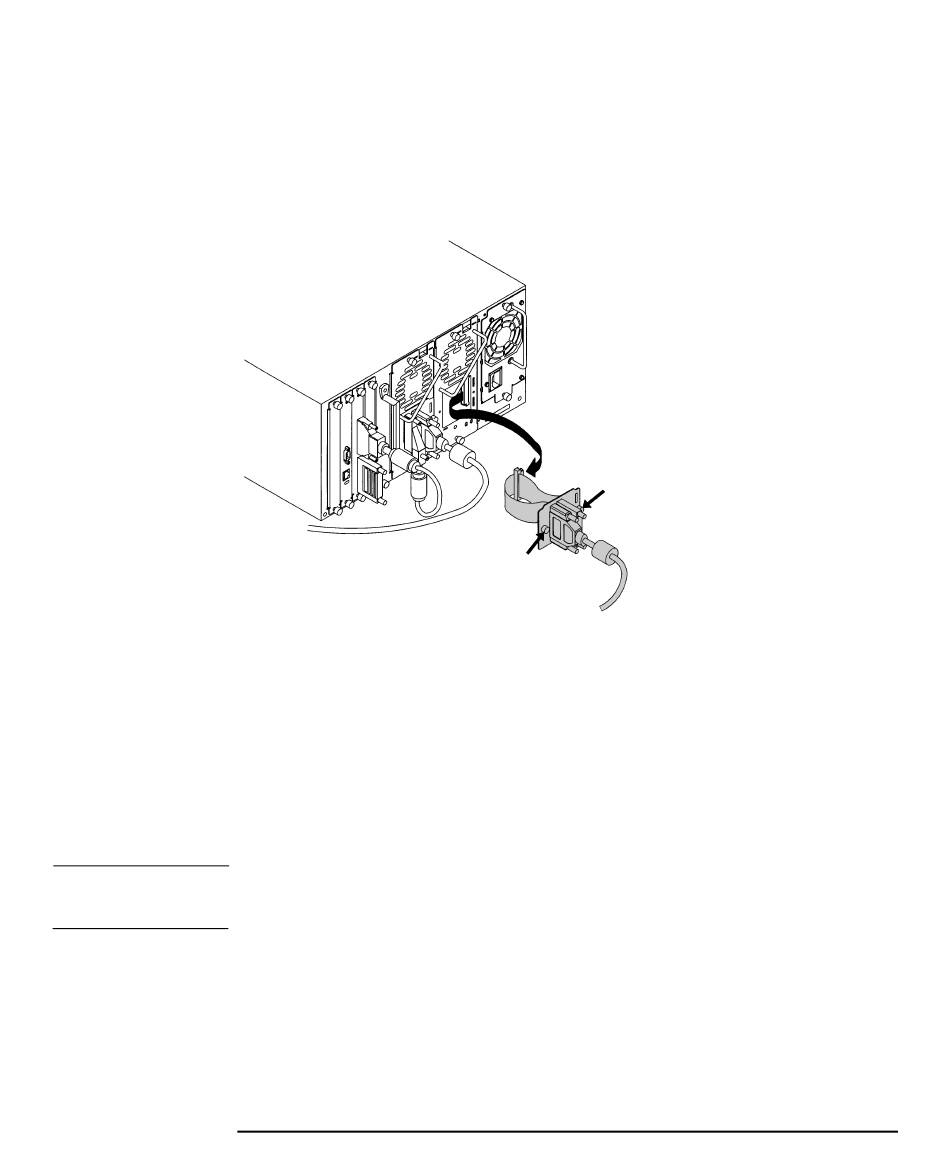

Figure 4-4
ATTENTION
Dépannage, retrait et remplacement
Retrait et remplacement de modules delecteurs
4. Saisissez le câble-ruban branché sur le module de lecteur.
Débranchez-le en tirant le connecteur vers la gauche. Consultez la
Figure 4-4 pour l'emplacement du câble-ruban et du connecteur.
Câble-ruban et connecteur
5. Mettez de côté les pièces du connecteur en laissant les câbles externes
rattachés à la/aux connexion(s). Ne débranchez pas les câbles externes
de la plaque du connecteur.
6. Desserrez les vis inférieures et supérieures du module de lecteur
(Figure 4-5).
7. En vous aidant de la poignée montée à l'arrière du module de lecteur,
retirez le module d'une main, en tirant droit, tout en le tenant à la
base avec l'autre main.
Pendant le retrait du module, prenez soin de le soutenir à la base pour
éviter de le lâcher ou de l'endommager.
4-46 Chapitre 4
