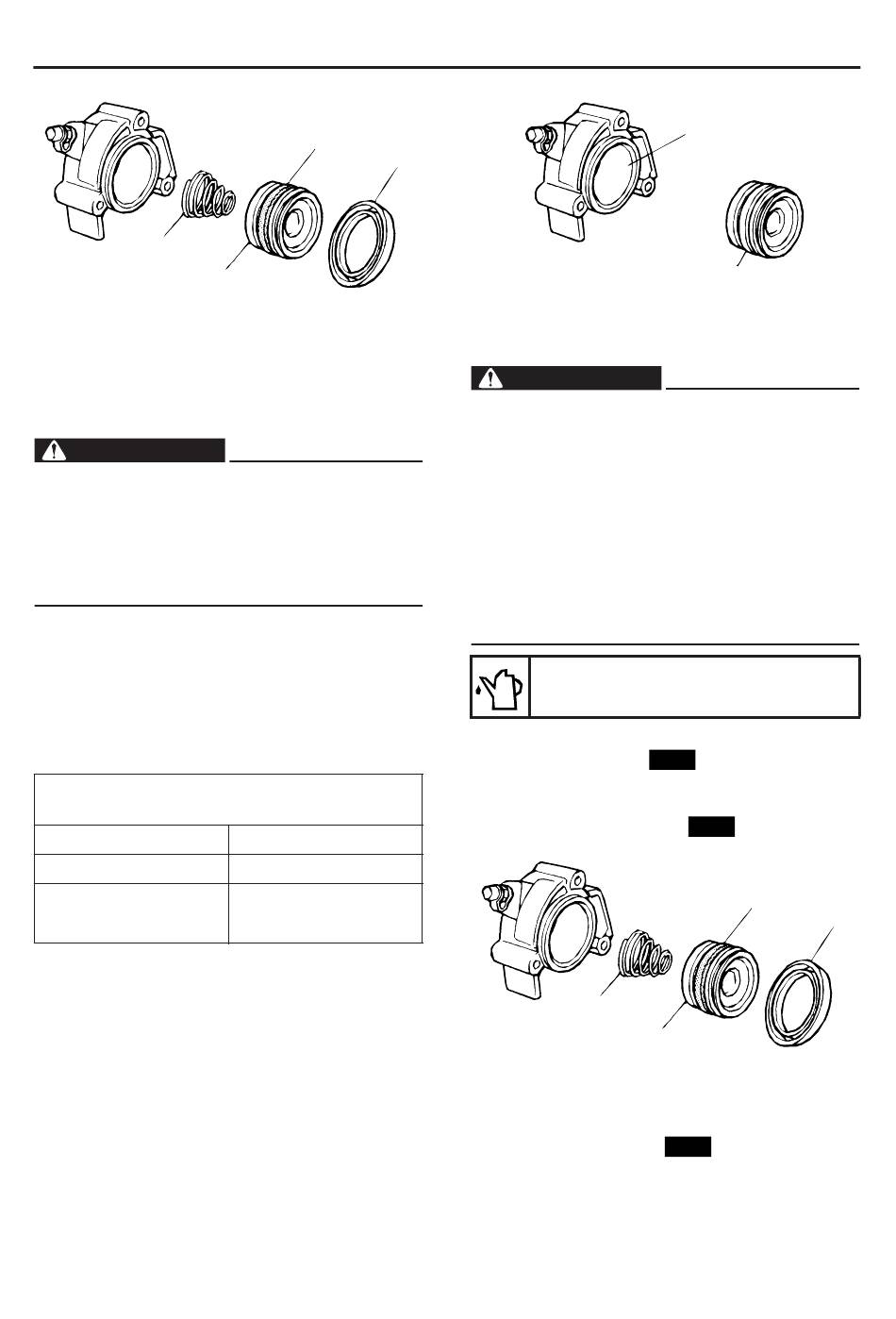

3
MMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMM
a. Envoyer de l'air comprimé dans la vis de pur-
ge de l'ouverture du raccord de la durit d'em-
brayage pour chasser le piston du cylindre de
débrayage.
FWA13380
AVERTISSEMENT
Couvrir le récepteur hydraulique de l'em-
G
brayage d'un chiffon. Faire attention de ne
pas se blesser lors de l'éjection du piston
hors du récepteur hydraulique.
Ne jamais extraire le piston du récepteur
G
hydraulique avec un outil.
b. Déposer les joints de piston du cylindre de
débrayage.
LLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLL
FAS25330
CONTRÔLE DU CYLINDRE DE DÉBRAYAGE
Intervalles recommandés pour le remplacement
des éléments d'embrayage
Joints de piston
Durit d'embrayage
Liquide d'embrayage
1. Contrôler :
Corps du récepteur hydraulique de l'em-
G
brayage
Fêlures/endommagement → Remplacer le
cylindre de débrayage.
Récepteur hydraulique de l'embrayage "1"
G
Piston du récepteur hydraulique de l'em-
G
brayage "2"
Rouille/éraflures/usure → Remplacer à la
fois le cylindre de débrayage et le piston de
cylindre de débrayage.
4
2
Tous les quatre ans
Tous les quatre ans
Tous les deux ans et cha-
que fois que l'embrayage
est démonté
1
FAS25340
MONTAGE DU CYLINDRE DE DÉBRAYAGE
FWA5UXB007
AVERTISSEMENT
Avant le remontage, il faut nettoyer et lubri-
G
fier tous les éléments internes de l'em-
brayage à l'aide de liquide d'embrayage
propre ou neuf.
Ne jamais utiliser de solvants sur les com-
G
posants internes de l'embrayage, cela ris-
querait de faire gonfler les joints de piston
et de les déformer.
Après chaque démontage du récepteur hy-
G
draulique de l'embrayage, remplacer le
joint du piston.
Liquide recommandé
1. Monter :
Joint de piston "1"
G
Ressort "2"
G
Piston de récepteur hydraulique "3"
G
Bague d'étanchéité "4"
G
FAS25350
MONTAGE DU CYLINDRE DE DÉBRAYAGE
1. Contrôler :
Rondelles en cuivre
G
Durite d'embrayage "1"
G
Vis de raccord "2"
G
5-53
EMBRAYAGE
1
2
DOT 4
New
New
2
3
New
1
4
