ASSEMBLAGE
Lʼassemblage requiert deux personnes. Placez toutes les pièces de lʼappareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant dʼavoir terminé lʼassemblage. En plus des clés
hexagonales incluses, lʼassemblage requiert un tournevis cruciforme
, et un maillet en caoutchouc

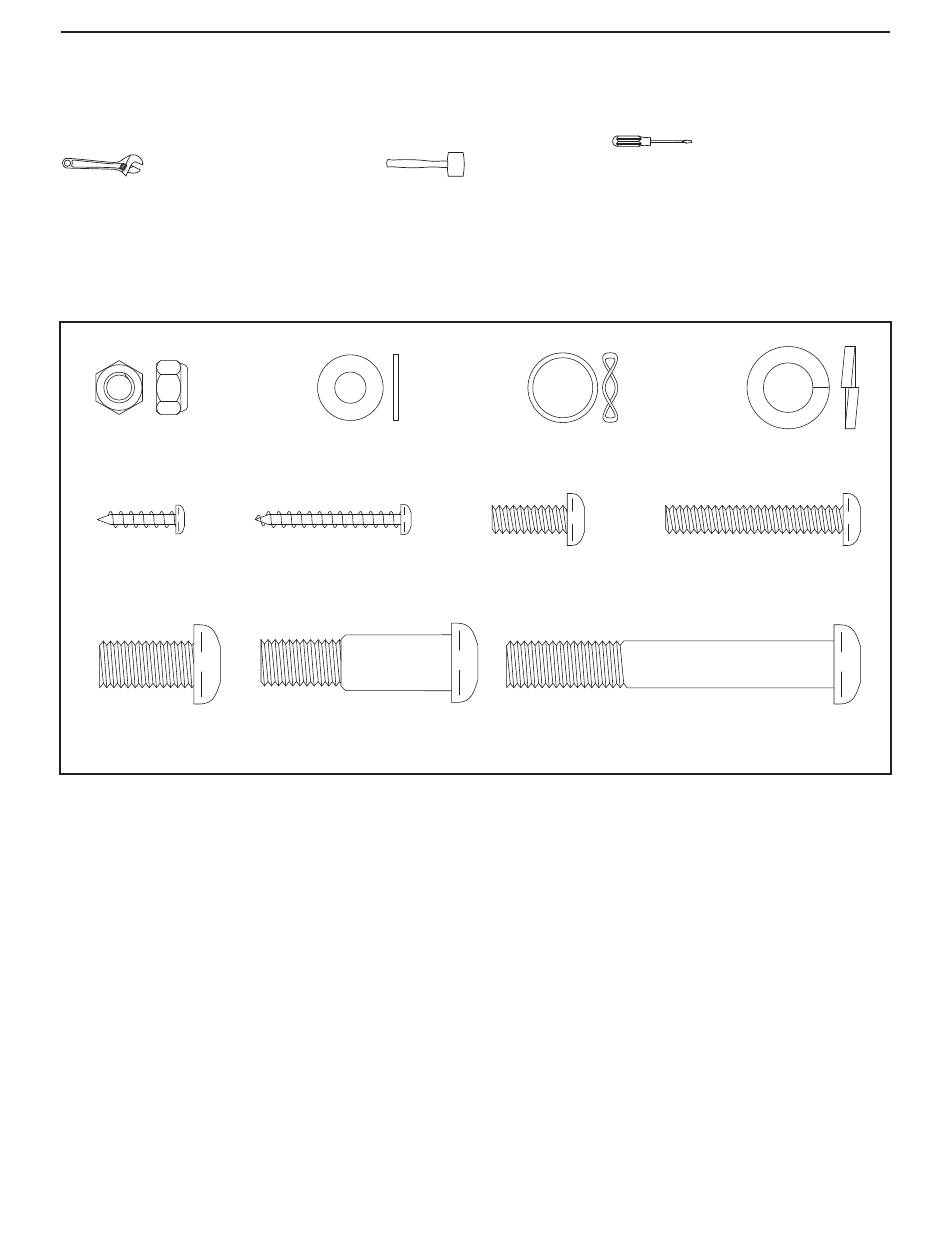

Alors que vous assemblez lʼappareil elliptique, utilisez les schémas ci-dessous pour identifier les petites pièces.
Le nombre entre parenthèses sous chaque schéma est le numéro clé de la pièce dans la LISTE DES PIÈCES
vers la fin de ce manuel. Le nombre après les parenthèses est la quantité de pièce requise pour lʼassemblage.
Remarque : certaines petites pièces ont peut-être été pré-assemblées. Si une pièce nʼest pas dans le sac
des pièces, vérifiez quʼelle nʼest pas déjà assemblée.
Écrou de
Verrouillage de
M6 (77)–4
Vis de M4 x
16mm (84)–14
Vis en Bouton de
M10 x 20mm (79)–4
Rondelle de
M6 (118)–4
Vis de M4 x 32mm
(95)–2
Vis à Épaulement de
M10 x 41mm (63)–2
.
Rondelle
Ondulé (88)–6
Vis en Bouton de
M6 x 16mm (80)–6
Vis en Bouton de M10 x 70mm (75)–6
5
une clé à molette
Rondelle
Fendue de M10
(78)–10
Boulon en Bouton de
M6 x 38mm (76)–4
