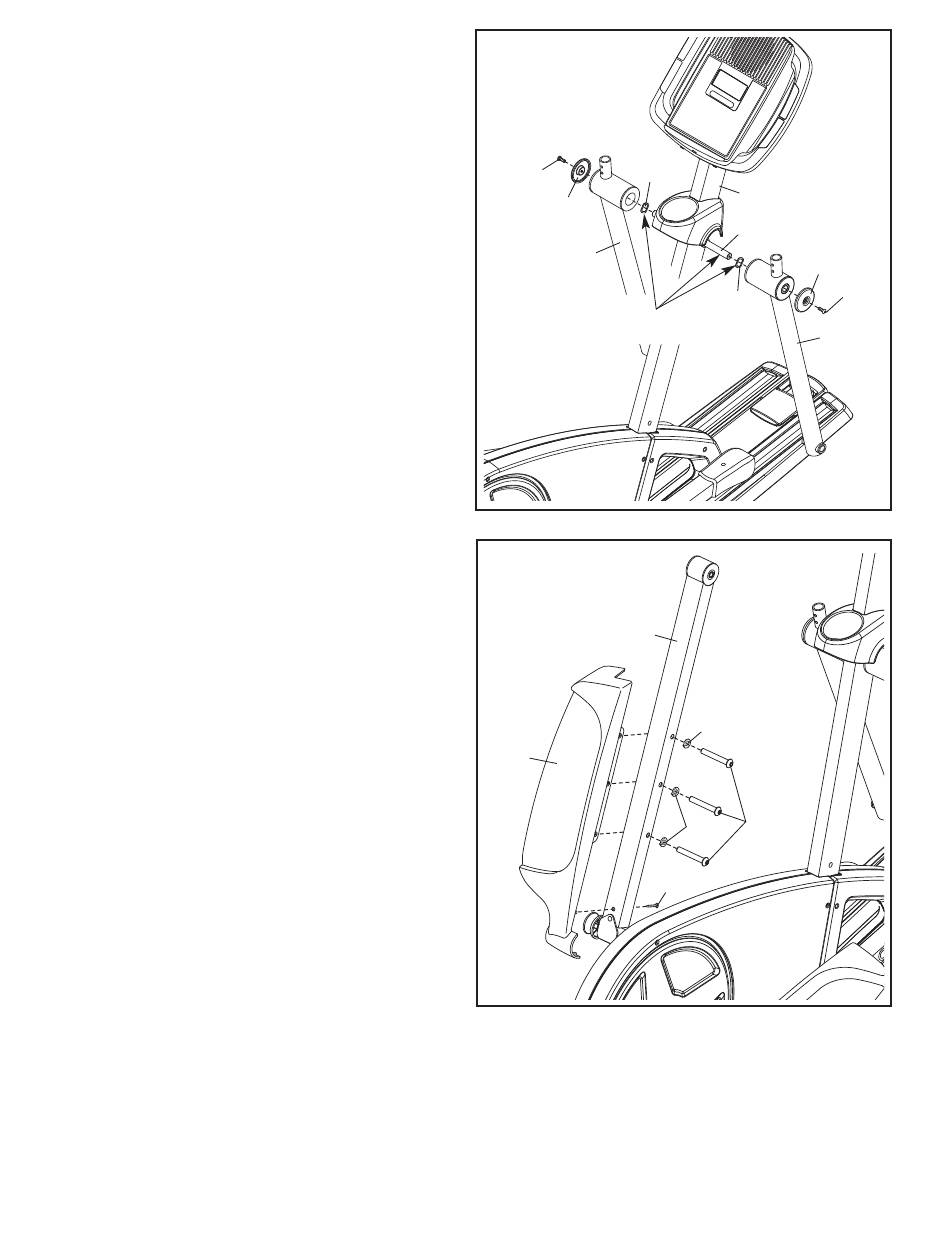

7. Appliquez une grande quantité de la graisse
incluse sur lʼEssieu de Pivot (16). Puis,
appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88).
Introduisez lʼEssieu de Pivot (16) à lʼintérieur du
Montant (2). Glissez une Rondelle Ondulée (88)
sur chaque extrémité de lʼEssieu de Pivot.
Repérez la Jambe PSC Gauche (6), portant un
autocollant marqué « L » (L ou Left indique
Gauche ; R ou Left indique Droite). Glissez la
Jambe PSC Gauche par dessus lʼEssieu de
Pivot (16). Fixez la Jambe PSC Gauche à lʼaide
dʼune Vis en Bouton de M6 x 16mm (80) et
dʼune Grande Rondelle de lʼEssieu (20). Fixez
la Jambe PSC Droite (94) de la même
manière.
8. Fixez la Pédale Gauche (12) au Bras de la
Pédale (14) gauche à lʼaide de trois Vis en
Bouton de M10 x 70mm (75), de trois Rondelles
Fendues de M10 (78) et dʼune Vis de M4 x
16mm (84).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
7
88
80
20
6
Graisse
8
14
12
9
2
16
20
88
94
78
75
78
84
80
