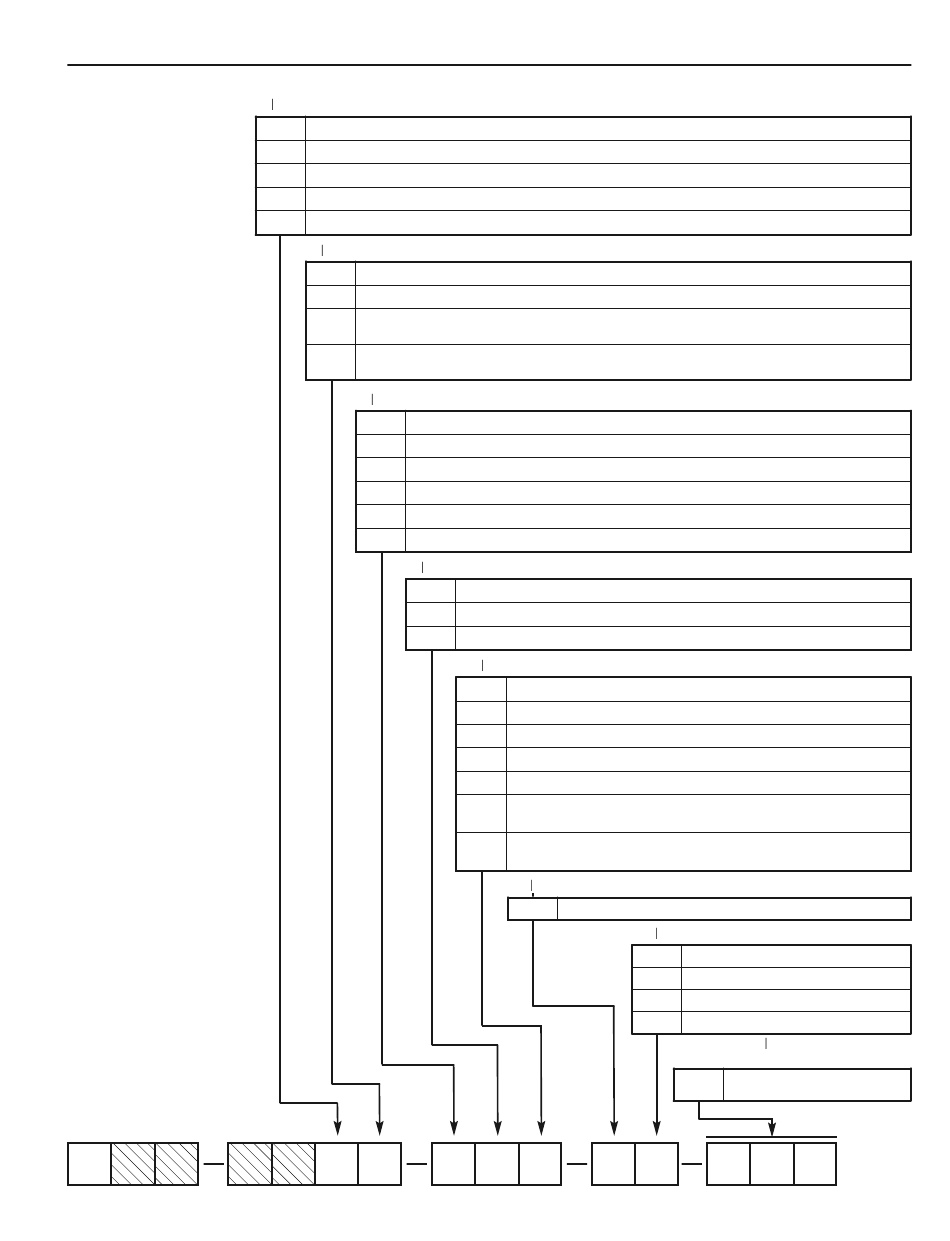

C O D I F I C A T I O N
S O N D E A C H A M B R E
7
1 2 3 4
57-606 Transmetteur radar à ondes guidées ECLIPSE 706
S U I T E
6 CODES DE CONSTRUCTION
0 Industriel
K ASME B31.1
L ASME B31.3
M ASME B31.3 et NACE MR0175/MR0103 – Non disponible avec bride en acier au carbone
N NACE MR0175/MR0103 – Non disponible avec bride en acier au carbone
7 OPTIONS DE BRIDE
0 Aucune
Décalage (pour AURORA) –4"/DN 100 Disponible uniquement avec G et J en 3 e position et 6 en 4 e position
1
Décalage avec évent
2
en 3 e position et 6 en 4 e position
Décalage avec évent
3
en 3 e position et 6 en 4 e position
8 MATERIAUX DE CONSTRUCTION - BRIDE/ECROU/TIGE/ISOLANT
A Acier inoxydable 316/acier inoxydable 316L
B Hastelloy C
C Monel
R Acier inoxydable 316/acier inoxydable 316L avec bride en acier au carbone
S Hastelloy C avec bride en acier au carbone
T Monel avec bride en acier au carbone
9 MATERIAU DE CALE D'ESPACEMENT
2
3
4
5 6 7
1 " NPT (pour AURORA) –4"/DN 100 Disponible uniquement avec G et J
⁄
2
" NPT (pour AURORA) –4"/DN 100 Disponible uniquement avec G et J
3 ⁄
4
PEEK HT (+345°C)
Céramique (haute temp. > +425°C) — Disponible uniquement avec J en 3 e position
(+425°C) — Disponible uniquement avec J en 3 e position
Celazole
®
10 MATERIAUX DE JOINT TORIQUE/OPTIONS D'ETANCHEITE
GFLT — Non disponible avec J en 3 e position
0 Viton ®
Kalrez 4079 — Non disponible avec J en 3 e position
2
Aegis PF 128 (NACE) — Non disponible avec J en 3 e position
8
Kalrez 6375 — Non disponible avec J en 3 e position
A
Sonde Acide HF — Disponible uniquement avec T en 3 e position et C en 8 e position
B
Aucun/alliage verre-céramique (modèle double joint avec dispo-
D
sitif d'alarme) — Non disponible avec G en 3 e position
Aucun/alliage verre-céramique —
N
Non disponible avec G en 3 e position
11 TAILLE DE SONDE/TYPE D'ELEMENT/RACCORD DE RINCAGE
0 Aucun
0
8 9 10 11
12 OPTIONS SPECIALES — Voir page 36
1 Sonde amovible taille unique
2 Sonde segmentée 2 pièces
3 Sonde segmentée 3 pièces
4 Sonde segmentée 4 pièces
13 14 15 LONGUEUR D'IN-
SERTION
pouces (012 – 288)
X X X
cm (030 – 732)
unité de mesure déterminée
par le 2 e caractère de la codi-
fication
12 13 14 15
