3.3.5.2 Modèle 706 (sonde monotige)
➂
1. Diélectrique du fluide qui a créé le dépôt
2. Epaisseur du dépôt
3. Longueur du dépôt au-dessus du niveau réel
Le joint du
raccordement
est totalement
transparent
REMARQUE: il est important de noter que l'influence de l'installation
Les sondes GWR monotiges sont généralement les meilleures
sondes pour des applications susceptibles de générer des dépôts,
mais d'autres facteurs de l'application (tels que le montage, la
sensibilité, etc.) doivent être pris en compte. C'est la raison
pour laquelle l'ECLIPSE 706 est proposé avec un large éventail
de sondes (coaxiales, monotiges et doubles flexibles).
L'utilisateur peut ainsi choisir la sonde la mieux adaptée à une
application donnée.
Pour les caractéristiques de viscosité des diverses sondes
ECLIPSE, voir la section 3.6.4.
Pour toute question sur les applications sensibles aux dépôts,
contacter l'usine.
Le modèle 706 et la sonde monotige ont été conçus pour fonc-
tionner de façon efficace en présence de dépôts. Certaines
erreurs peuvent être dues aux facteurs suivants:
Bien que les sondes GWR monotiges soient mieux prémunies
contre les dépôts épais et visqueux, leurs performances dépen-
dent toujours de l'installation et de l'application. Le champ
électromagnétique entourant une sonde monotige la rend plus
vulnérable aux influences provenant des objets situés à proximi-
té.
et/ou de l'application dépend également de la configuration du
transmetteur. Les appareils configurés avec un gain inférieur
seront moins affectés par les objets externes.
Piquages
En raison de la différence d'impédance qui se produit à l'extré-
mité d'un piquage, il est possible que de faux échos soient
générés, qui peuvent donner lieu à des messages de diagnostic
et/ou des erreurs de mesure.
Comme mentionné plus haut, pour des raisons liées aux prin-
cipes physiques de cette technologie, toutes les sondes GWR
monotiges sont influencées par l'application et l'installation.
Des différences d'impédance sur la longueur de la sonde,
qu'elles soient attendues (niveau de liquide) ou inattendues
(métal à proximité), donneront lieu à des réflexions.

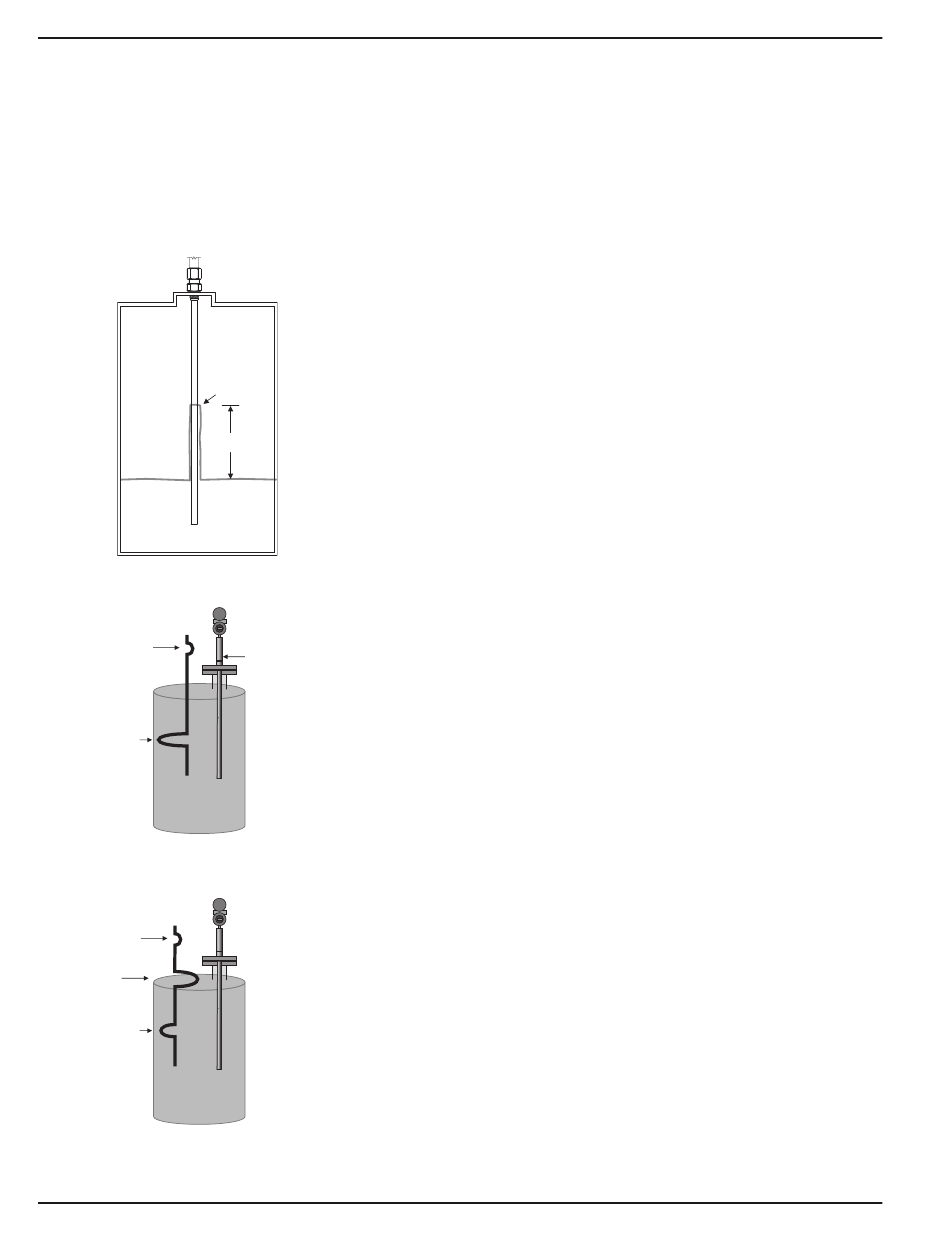

Pour mieux illustrer ce point, la figure de gauche compare une
sonde coaxiale et une sonde monotige montées dans la même
application.
